Барабан пересыпной.

Барабан пересыпной предназначен для установки в конвейерную линию транспортировки песка для устранения комков и камней. Диаметр барабана 600 мм, длина 1900 мм.

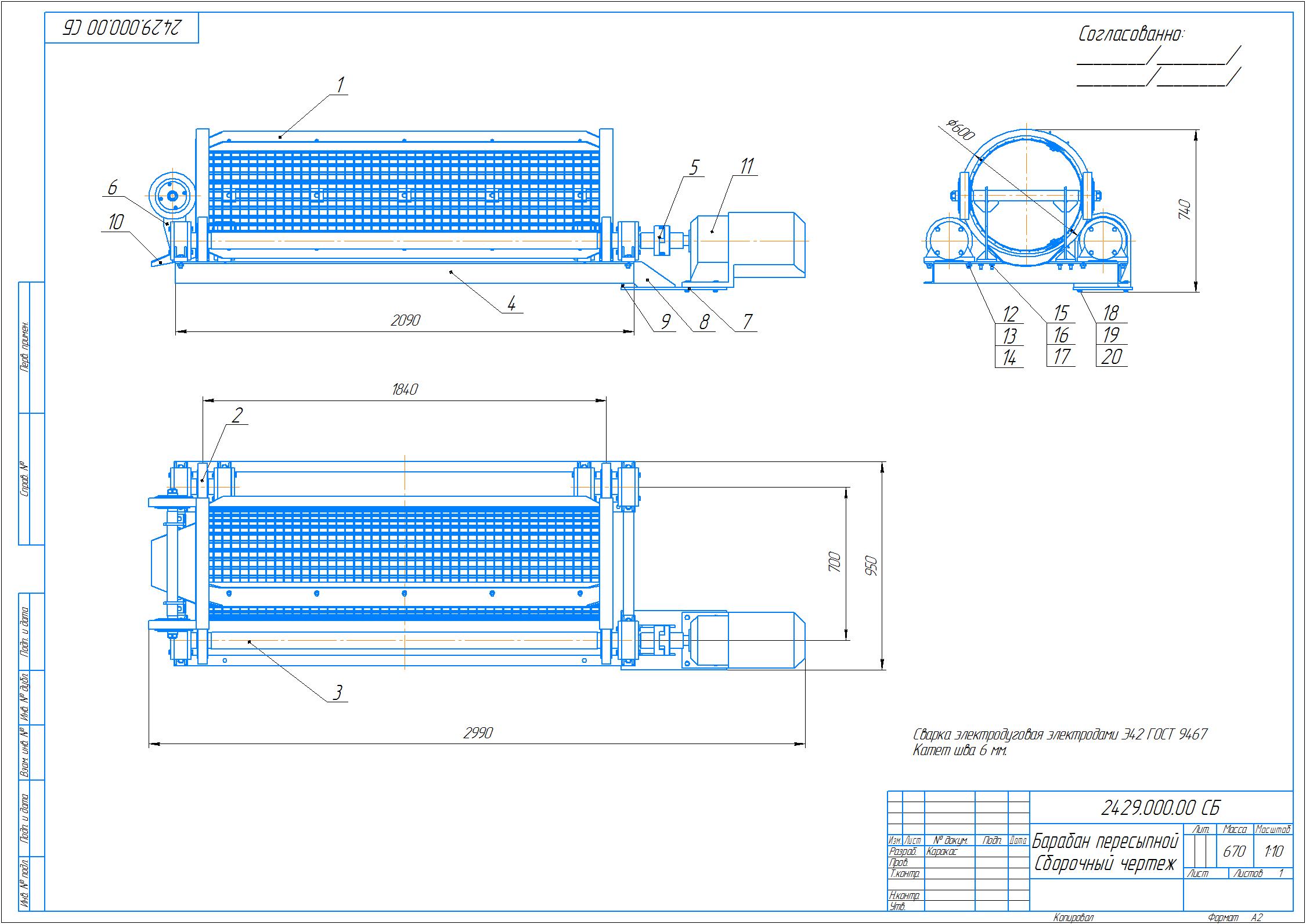

Состав: Сборочные чертежи, спецификации, деталировка.

Софт: КОМПАС-3D 18

Файлы:

Пластина 2429.007.03.cdw

Швеллер 2429.007.02.cdw

Барабан пересыпной 2429.000.00 Лист2.cdw

Крышка 2429.005.06-08.cdw

Площадка редуктора 2429.000.07.cdw

Ребро 2429.000.08.cdw

Барабан пересыпной 2429.000.00 Лист1.cdw

Барабан пересыпной 2429.000.00 СБ.cdw

Ось 2429.014.00.cdw

Ось 2429.014.00 СБ.cdw

Опора 2429.013.07.cdw

Ребро 2429.013.06.cdw

Втулка 2429.013.04.cdw

Крышка 2429.013.03.cdw

Каток 2429.013.02.cdw

Стойка 2429.013.00 Лист2.cdw

Стойка 2429.013.00 Лист1.cdw

Стойка 2429.013.00 СБ.cdw

Полумуфта 2429.012.01.cdw

Муфта упругая 250-45 2429.012.00.cdw

Муфта упругая 250-45 2429.012.00 СБ.cdw

Рама 2429.011.00.cdw

Рама 2429.011.00 СБ.cdw

Вал 2429.010.00.cdw

Вал 2429.010.00 СБ.cdw

Вал приводной 2429.009.00 СБ.cdw

Вал приводной 2429.009.00.cdw

Втулка 2429.008.05.cdw

Каток 2429.008.06.cdw

Каток опорный 2429.008.00.cdw

Обод 2429.008.07.cdw

Ось 2429.008.04.cdw

Барабан 2429.007.00 СБ.cdw

Барабан 2429.007.00.cdw

Каток опорный 2429.008.00 СБ.cdw

Кольцо 2429.007.01.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Барабан приводной конвейерный

Рейтинг: 20

Софт: КОМПАС-3D 15.1

Состав: Вид общий (ВО)

Барабан приводной конвейерный

Барабан конвейерный

Рейтинг: 50

Софт: SolidWorks 18

Состав: 3D сборка

Барабан конвейерный

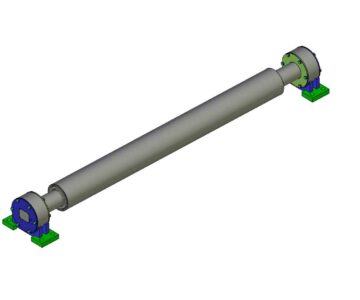

Барабан обводной БО.18018
