Опора барабана 3620

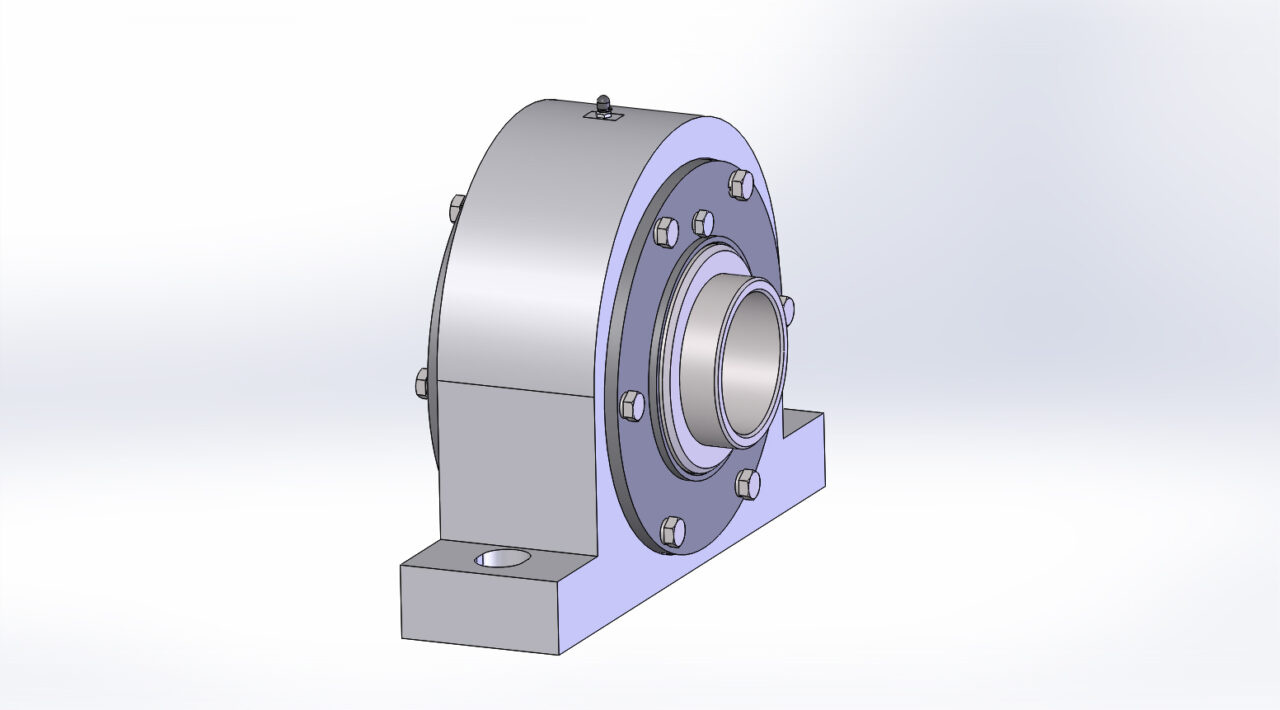

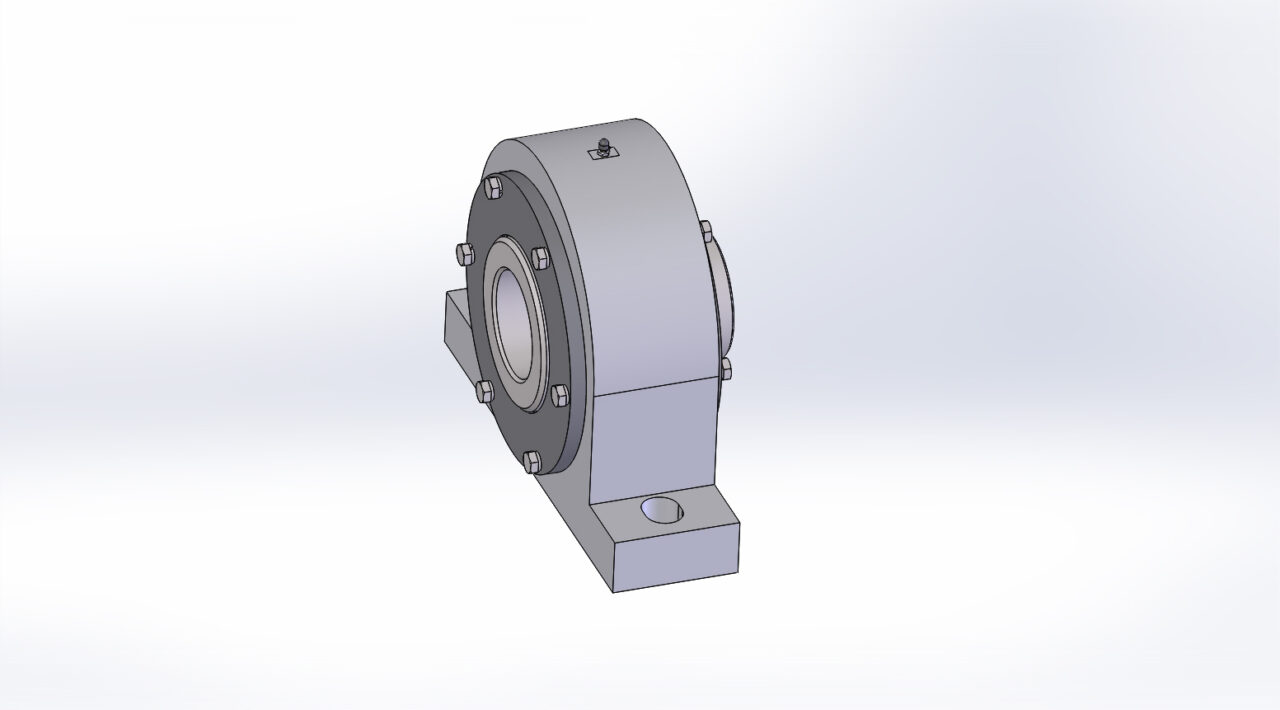

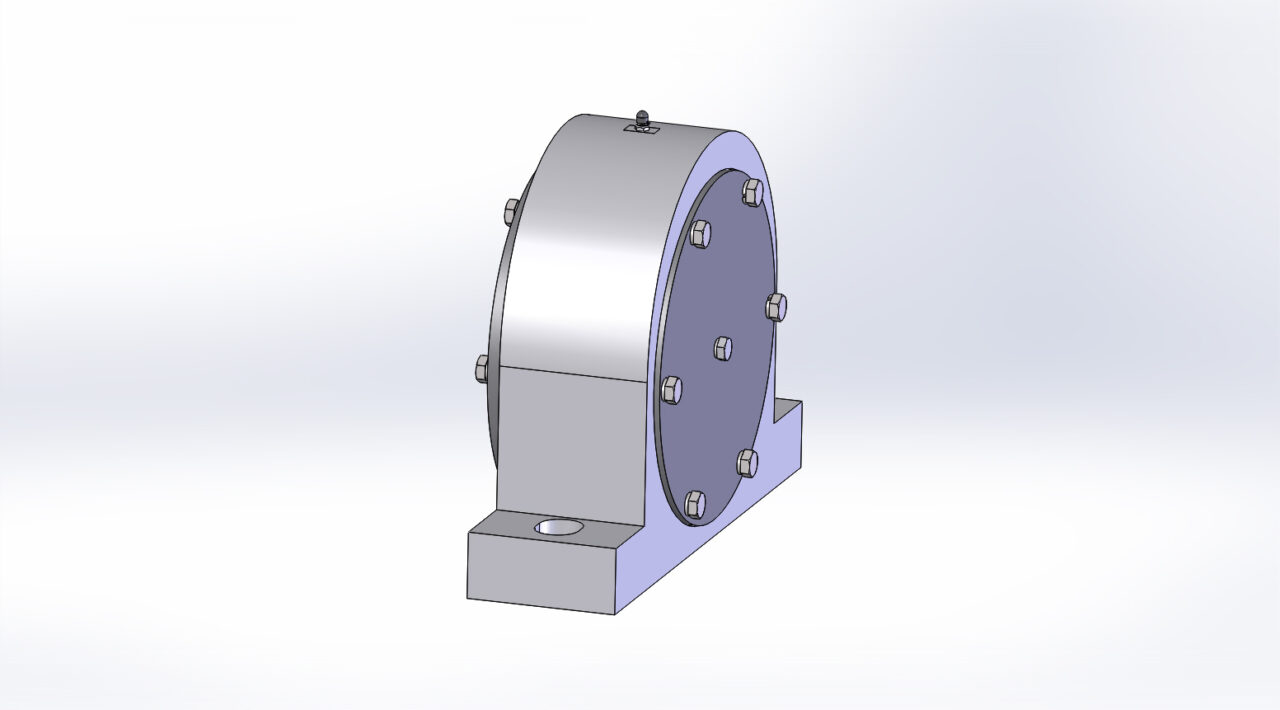

Опора барабана 3620 используется для опор приводных и неприводных барабанов конвейера. В работе представлено 2 варианта опор, глухая (для неприводного барабана) и сквозная (для приводного барабана). Расстояние от оси опоры до опорной площадки, мм - 155. Расстояние по центрам крепежных отверстий, мм – 365. Отверстие под крепеж паз, мм – 35х45. Подшипник 3620Н ГОСТ 5721-75. Диаметр внутренней обоймы подшипника, мм - 60. Габарит для глухой опоры ДхШХВ, мм - 445х161х338. Масса - 83 кг. Габарит для сквозной опоры ДхШХВ, мм - 445х196х338 мм; масса – 88 кг.

3D Модели Барабан барабан конвейера Конвейер конвейер ленточный опора барабана Подшипник привод приводная станция

Автор

bysergos

Дата

11.05.2026

Язык

Русский

Состав

3D модель Сборка с чертежами и спецификациями.

Софт

SolidWorks 2019 SP5 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- 01.000 Опора 3620.SLDASM
- 01.000 Опора 3620.SLDDRW
- 01.000 Опора 3620.STEP
- 01.000-01 Опора 3620.SLDASM
- 01.000-01 Опора 3620.SLDDRW
- 01.000-01 Опора 3620.STEP
- 01.001 Корпус 3620.SLDDRW
- 01.001 Корпус 3620.SLDPRT
- 01.002 Крышка.SLDDRW
- 01.002 Крышка.SLDPRT
- 01.003 Втулка.SLDDRW
- 01.003 Втулка.SLDPRT
- 01.004 Крышка.SLDDRW
- 01.004 Крышка.SLDPRT
- 01.005 Крышка.SLDDRW
- 01.005 Крышка.SLDPRT
- 01.006 Втулка.SLDDRW
- 01.006 Втулка.SLDPRT
- Болт М10-6gх12.88.019 ГОСТ 7798-70.SLDPRT
- Болт М12-6gх45.88.019 ГОСТ 7798-70.SLDPRT
- Колпачок с фиксатором для прессмасленки.SLDPRT
- Кольцо 205-215-46-2-3 ГОСТ 9833-73.SLDPRT
- Манжета 1.1-130х160-1 ГОСТ 8752-79.SLDPRT
- Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT
- Подшипник 3620H ГОСТ 5721-75.SLDPRT
- Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
- Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
