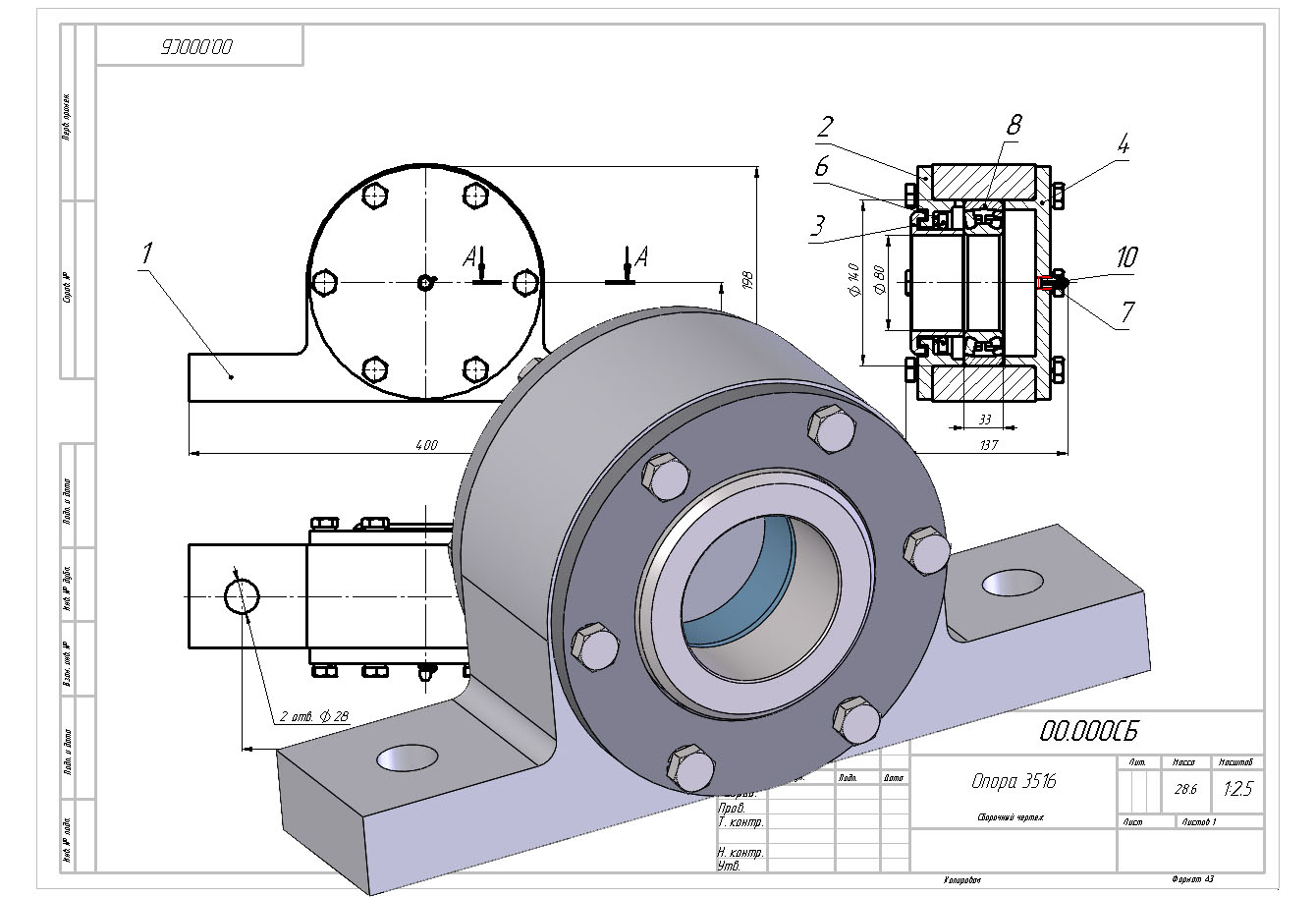

Опора барабана 3516

Опора барабана 3516 используется для опор приводных и не приводных барабанов конвейера. Расстояние от оси до опорной площадки 100 мм, расстояние по центрам крепежных отверстий 310 мм, диаметр отверстие под крепеж 28 мм. Подшипник 3516 ГОСТ 5721-75, диаметр внутренней обоймы 80 мм. Габарит ДхШХВ=400х137х198 мм.

Состав: 3D модель Сборка с чертежами и спецификацией

Софт: SolidWorks 2019 SP5.0

Файлы:

Опора барабана 3516/

Опора барабана 3516/00.004 Крышка.SLDDRW

Опора барабана 3516/Манжета 1.1-90х120-1 ГОСТ 8752-79.SLDPRT

Опора барабана 3516/Болт М12-6gх40.88.019 ГОСТ 7798-70.SLDPRT

Опора барабана 3516/Подшипник 3516 ГОСТ 5721-75.SLDPRT

Опора барабана 3516/00.001 Корпус 3516.SLDDRW

Опора барабана 3516/00.003 Втулка.SLDPRT

Опора барабана 3516/00.001 Корпус 3516.SLDPRT

Опора барабана 3516/00.000 Опора 3516.spfpdm

Опора барабана 3516/00.004 Крышка.SLDPRT

Опора барабана 3516/Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT

Опора барабана 3516/Колпачок с фиксатором для прессмасленки.SLDPRT

Опора барабана 3516/00.000 Опора 3516.SLDASM

Опора барабана 3516/00.000 Опора 3516.SLDDRW

Опора барабана 3516/Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT

Опора барабана 3516/00.002 Крышка.SLDDRW

Опора барабана 3516/00.002 Крышка.SLDPRT

Опора барабана 3516/00.003 Втулка.SLDDRW

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
