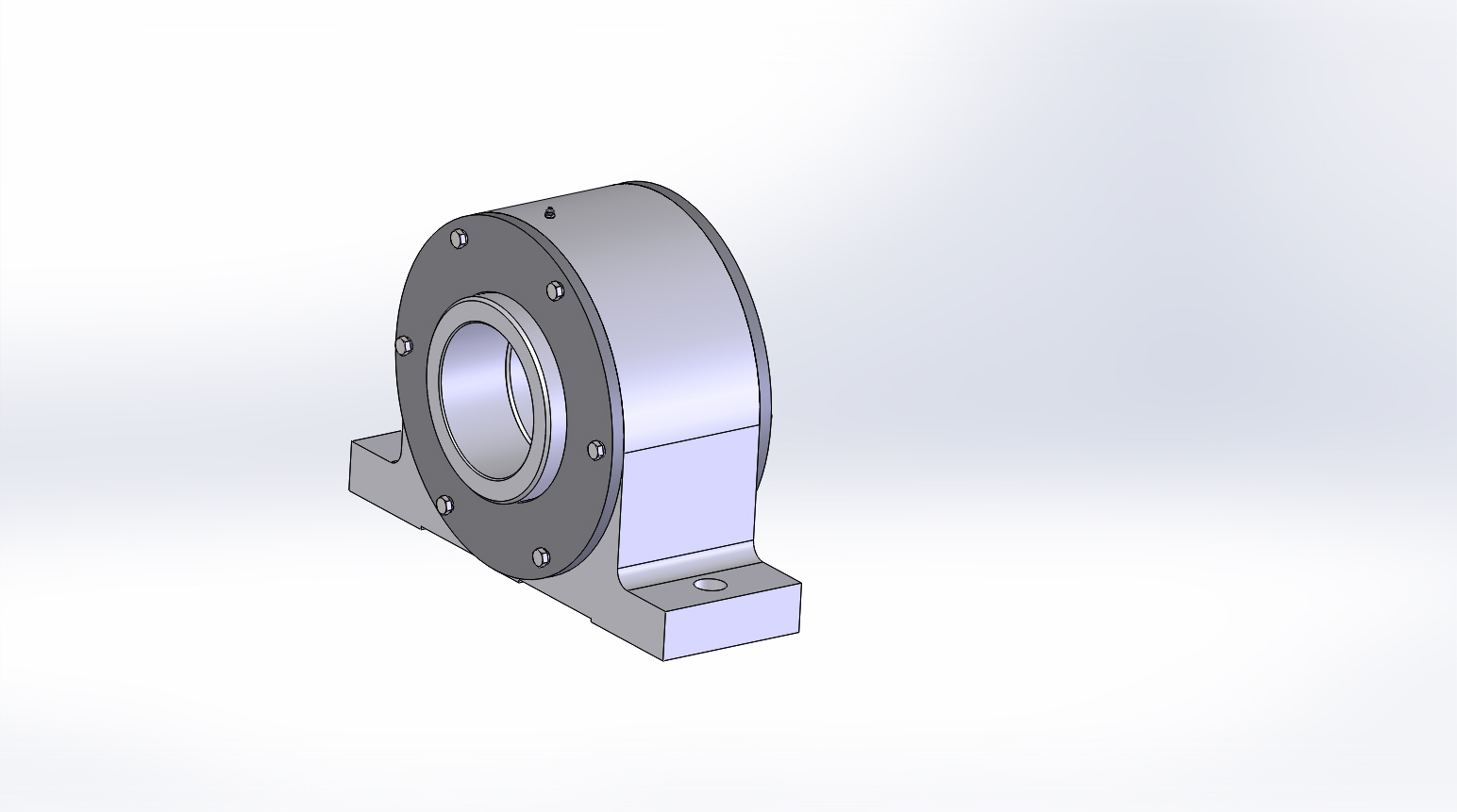

Опора барабана 3536

Опора барабана 3536 используется для опор приводных и не приводных барабанов конвейера. В работе представлено 2 варианта опор, сквозная и глухая. Расстояние от оси до опорной площадки 220 мм, расстояние по центрам крепежных отверстий 520 мм, диаметр отверстие под крепеж 38 мм. Подшипник 3536 ГОСТ 5721-75, диаметр внутренней обоймы 180 мм. Габарит для сквозной опоры ДхШХВ=610х282х430(437 по масленке) мм; масса - 228 кг. Габарит для глухой опоры ДхШХВ=610х258х430 мм; масса - 223 кг.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

01.000 Опора (3536).SLDASM

01.000 Опора (3536).SLDDRW

01.001 Опора (3536).SLDDRW

01.001 Опора (3536).SLDPRT

01.001-01 Опора (3536).SLDDRW

01.001-01 Опора (3536).SLDPRT

01.002 Крышка.SLDDRW

01.002 Крышка.SLDPRT

01.003 Втулка.SLDDRW

01.003 Втулка.SLDPRT

01.004 Втулка.SLDDRW

01.004 Втулка.SLDPRT

01.005 Кольцо.SLDDRW

01.005 Кольцо.SLDPRT

01.005-01 Кольцо.SLDDRW

01.005-01 Кольцо.SLDPRT

01.100 Опора (3536).SLDASM

01.100 Опора (3536).SLDDRW

01.101 Крышка.SLDDRW

01.101 Крышка.SLDPRT

Болт М12-6gх50.88.019 ГОСТ 7798-70.SLDPRT

Колпачок с фиксатором для прессмасленки.SLDPRT

Манжета 1.1-200х240-1 ГОСТ 8752-79.SLDPRT

Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT

Подшипник 3536 ГОСТ 5721-75.SLDPRT

Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
