Опора барабана 3524

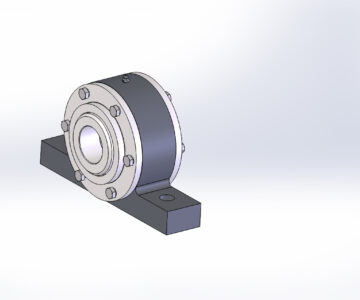

Опора барабана 3524 используется для опор приводных и не приводных барабанов конвейера. В работе представлено 2 варианта опор, сквозная и глухая. Расстояние от оси до опорной площадки 140 мм, расстояние по центрам крепежных отверстий 375 мм, диаметр отверстие под крепеж 34 мм. Подшипник 3524 ГОСТ 5721-75, диаметр внутренней обоймы 120 мм. Габарит для сквозной опоры ДхШХВ=465х157х278 мм; масса - 60 кг. Габарит для глухой опоры ДхШХВ=465х159х278 мм; масса - 58 кг.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:
01.100 Опора(3524)/
01.100 Опора(3524)/01.100 Опора(3524).SLDASM
01.100 Опора(3524)/01.100 Опора(3524).SLDDRW
01.100 Опора(3524)/01.100 Опора(3524).spfpdm
01.100 Опора(3524)/01.101 Опора (3524).SLDDRW
01.100 Опора(3524)/01.101 Опора (3524).SLDPRT
01.100 Опора(3524)/01.102 Крышка.SLDDRW
01.100 Опора(3524)/01.102 Крышка.SLDPRT
01.100 Опора(3524)/01.103 Втулка.SLDDRW
01.100 Опора(3524)/01.103 Втулка.SLDPRT
01.100 Опора(3524)/01.200 Опора(3524).SLDASM
01.100 Опора(3524)/01.200 Опора(3524).SLDDRW
01.100 Опора(3524)/01.200 Опора(3524).spfpdm
01.100 Опора(3524)/01.201 Опора (3524).SLDDRW
01.100 Опора(3524)/01.201 Опора (3524).SLDPRT
01.100 Опора(3524)/01.202 Крышка.SLDDRW
01.100 Опора(3524)/01.202 Крышка.SLDPRT
01.100 Опора(3524)/Болт М12-6gх50.88.019 ГОСТ 7798-70.SLDPRT
01.100 Опора(3524)/Колпачок с фиксатором для прессмасленки.SLDPRT
01.100 Опора(3524)/Манжета 1.1-130х160-1 ГОСТ 8752-79.SLDPRT
01.100 Опора(3524)/Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT
01.100 Опора(3524)/Подшипник 3524 ГОСТ 5721-75.SLDPRT
01.100 Опора(3524)/Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
