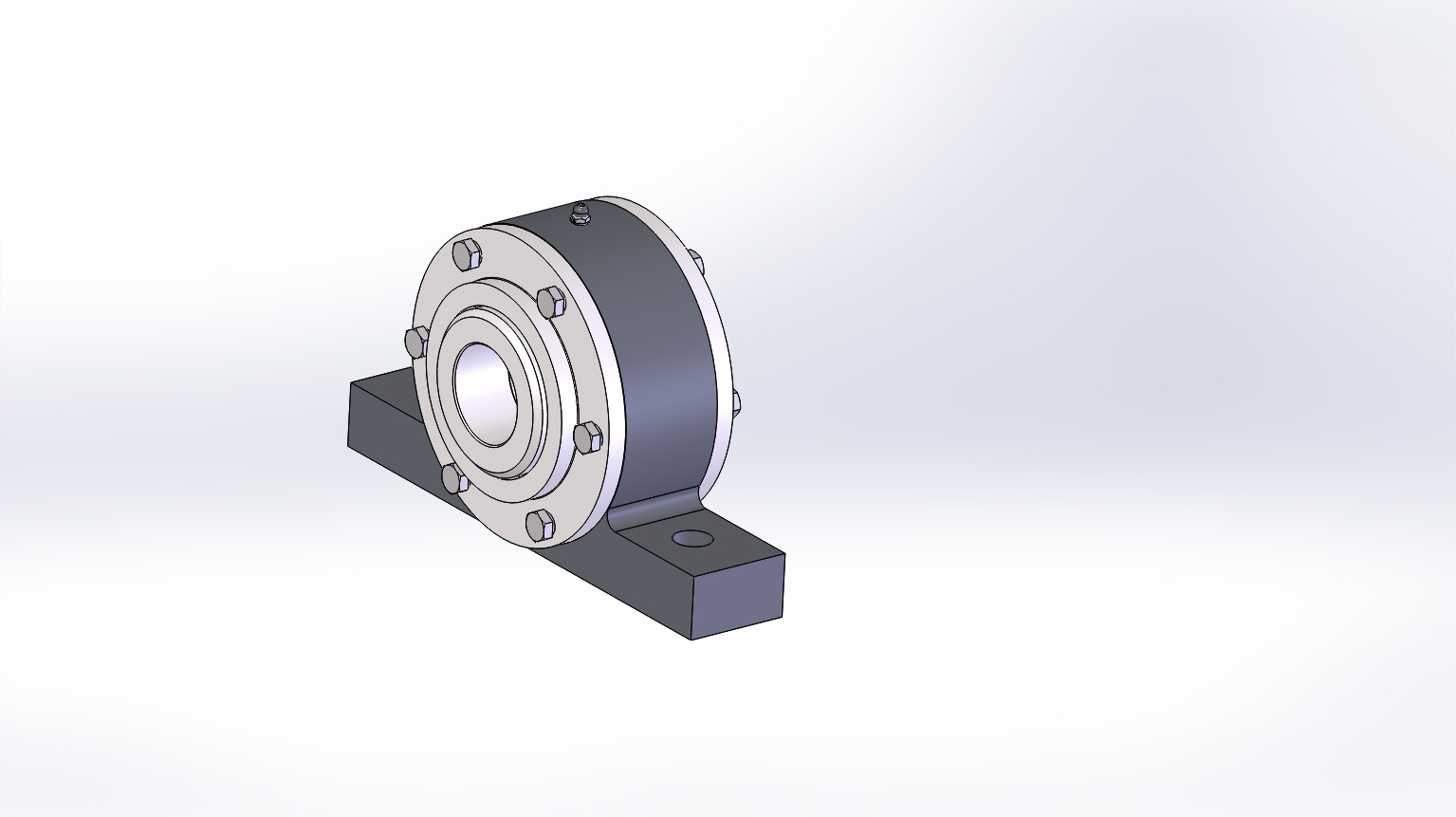

Опора барабана 3612 используется для опор приводных и не приводных барабанов конвейера. В работе представлено 2 варианта опор, сквозная и глухая. Расстояние от оси до опорной площадки 100 мм, расстояние по центрам крепежных отверстий 240 мм, диаметр отверстие под крепеж 24 мм. Подшипник 3612 ГОСТ 5721-75, диаметр внутренней обоймы 60 мм. Габарит для сквозной опоры ДхШХВ=330х127х195(206 по масленке) мм; масса - 22,5 кг. Габарит для глухой опоры ДхШХВ=330х131,5х195 мм; масса - 22,5 кг.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Конвейеры -
- Опора барабана 3612
Опора барабана 3612
0
0
71
0
0
50
Сообщить о проблеме
Автор
bysergos
Дата
15.02.2024
Язык
Русский
Состав
3D модель Сборка с чертежами и спецификациями.
Софт
SolidWorks 2019 SP5
Как открыть?
Отзывов пока нет
Содержимое архива
-
01.000 Опора (3612).SLDASM
-
01.000 Опора (3612).SLDDRW
-
01.001 Опора (3612).SLDDRW
-
01.001 Опора (3612).SLDPRT
-
01.002 Крышка.SLDDRW
-
01.002 Крышка.SLDPRT
-
01.003 Втулка.SLDDRW
-
01.003 Втулка.SLDPRT
-
01.004 Крышка.SLDDRW
-
01.004 Крышка.SLDPRT
-
01.100 Опора (3612).SLDASM
-
01.100 Опора (3612).SLDDRW
-
01.101 Опора (3612).SLDDRW
-
01.101 Опора (3612).SLDPRT
-
Болт М10-6gх35.88.019 ГОСТ 7798-70.SLDPRT
-
Колпачок с фиксатором для прессмасленки.SLDPRT
-
Манжета 1.1-70х95-1 ГОСТ 8752-79.SLDPRT
-
Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT
-
Подшипник 3612Н ГОСТ 5721-75.SLDPRT
-
Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
