Опора барабана 3532

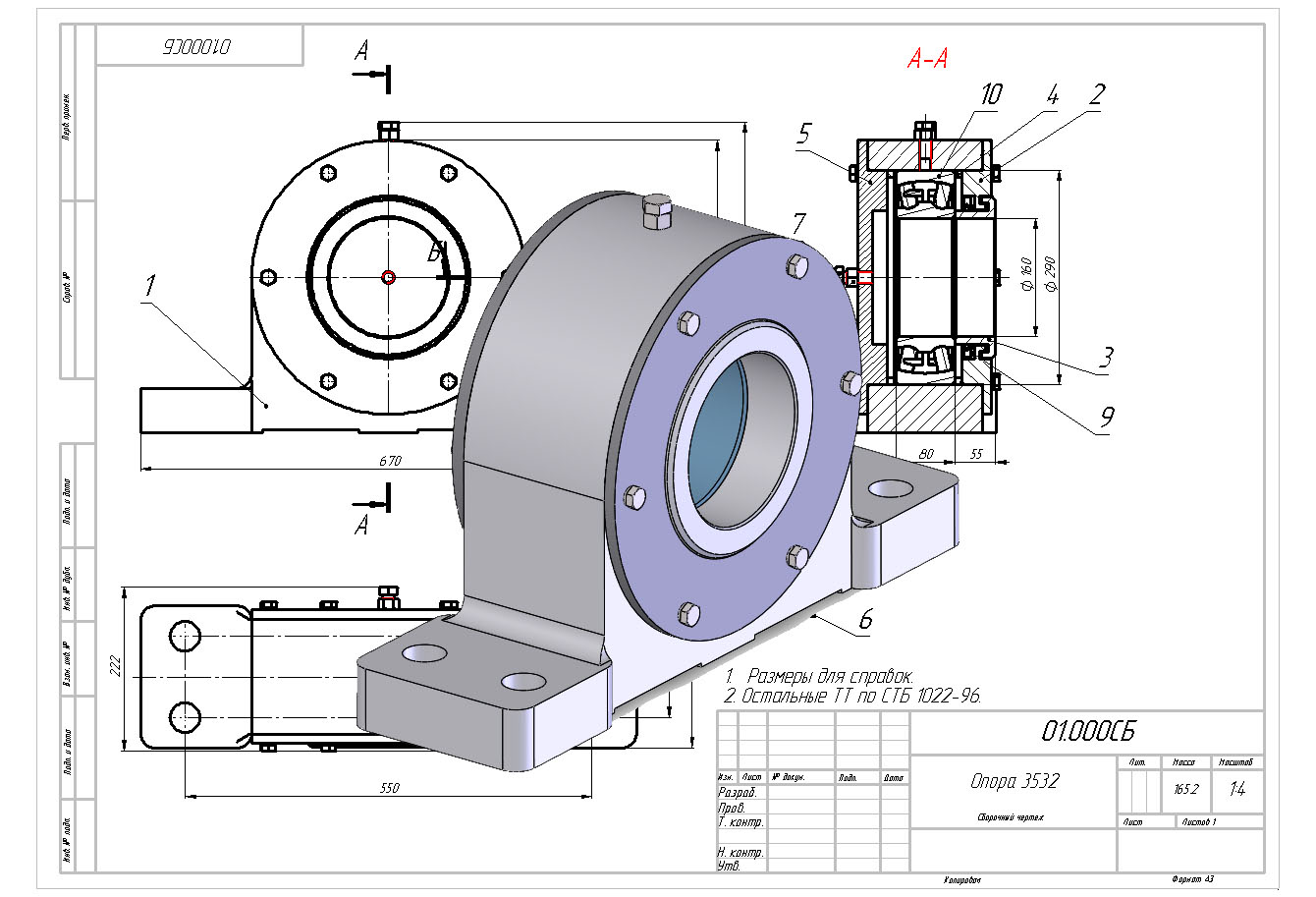

Опора барабана 3532 используется для опор приводных и не приводных барабанов конвейера. В работе представлена глухая опора. Расстояние от оси до опорной площадки 210 мм, расстояние по центрам крепежных отверстий 550х110 мм, диаметр отверстие под крепеж 40 мм. Подшипник 3532 ГОСТ 5721-75, диаметр внутренней обоймы 160 мм. Габарит опоры ДхШХВ=670х222х420 мм.

Состав: 3D модель Сборка с чертежами и спецификацией

Софт: SolidWorks 2019 SP5

Файлы:
01.000 Опора 3532/
01.000 Опора 3532/01.003 Втулка.SLDPRT
01.000 Опора 3532/01.000 Опора 3532.SLDASM
01.000 Опора 3532/01.003 Втулка.SLDDRW
01.000 Опора 3532/01.000 Опора 3532.spfpdm
01.000 Опора 3532/01.001 Корпус.SLDPRT
01.000 Опора 3532/Болт М12-6gх40.88.019 ГОСТ 7798-70.SLDPRT
01.000 Опора 3532/01.000 Опора 3532.SLDDRW
01.000 Опора 3532/Болт М16-6gх40.88.019 ГОСТ 7798-70.SLDPRT
01.000 Опора 3532/01.004 Кольцо.SLDDRW
01.000 Опора 3532/Гайка М16-6Н.8.019 ГОСТ 5915-70.SLDPRT
01.000 Опора 3532/01.002 Крышка.SLDDRW
01.000 Опора 3532/01.005 Крышка.SLDPRT
01.000 Опора 3532/Подшипник 3532 ГОСТ 5721-75.SLDPRT
01.000 Опора 3532/01.005 Крышка.SLDDRW
01.000 Опора 3532/Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
01.000 Опора 3532/Манжета 1.1-180х220-1 ГОСТ 8752-79.SLDPRT
01.000 Опора 3532/01.001 Корпус.SLDDRW
01.000 Опора 3532/01.002 Крышка.SLDPRT
01.000 Опора 3532/01.004 Кольцо.SLDPRT
