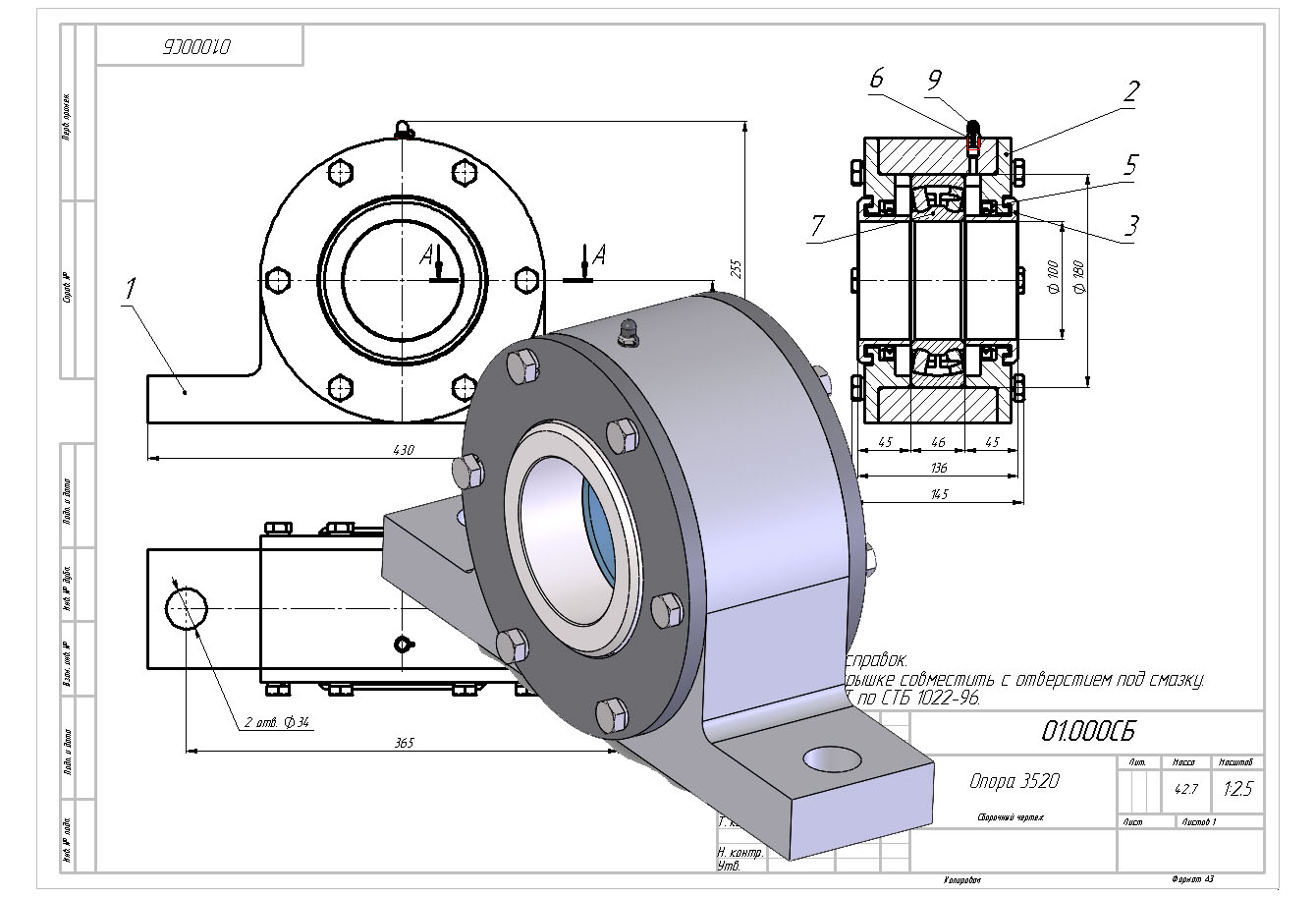

Опора барабана 3520 используется для опор приводных и не приводных барабанов конвейера. В работе представлено 2 варианта опор, сквозная и глухая. Расстояние от оси до опорной площадки 120 мм, расстояние по центрам крепежных отверстий 365 мм, диаметр отверстие под крепеж 34 мм. Подшипник 3520 ГОСТ 5721-75, диаметр внутренней обоймы 100 мм. Габарит для сквозной опоры ДхШХВ=430х145х255 мм. Габарит для глухой опоры ДхШХВ=430х149х240 мм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Конвейеры -
- Опора барабана 3520
Опора барабана 3520
0
0
164
0
0
50
Автор
bysergos
Дата
24.02.2022
Язык
Русский
Состав
3D модель Сборка с чертежами и спецификациями
Софт
SolidWorks 2019 SP5.0
Как открыть?
Содержимое архива
-
Опора 3520
-
01.003 Втулка.SLDPRT
-
02.002 Крышка.SLDPRT
-
01.003 Втулка.SLDDRW
-
01.000 Опора 3520.spfpdm
-
01.002 Крышка.SLDDRW
-
01.001 Корпус 3520.SLDPRT
-
02.002 Крышка.SLDDRW
-
02.001 Корпус 3520.SLDPRT
-
02.000 Опора 3520.spfpdm
-
01.000 Опора 3520.SLDDRW
-
Манжета 1.1-110х135-1 ГОСТ 8752-79.SLDPRT
-
01.000 Опора 3520.SLDASM
-
Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
-
Колпачок с фиксатором для прессмасленки.SLDPRT
-
Подшипник 3520 ГОСТ 5721-75.SLDPRT
-
02.000 Опора 3520.SLDASM
-
Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT
-
01.002 Крышка.SLDPRT
-
01.001 Корпус 3520.SLDDRW
-
02.001 Корпус 3520.SLDDRW
-
02.000 Опора 3520.SLDDRW
-
Болт М12-6gх50.88.019 ГОСТ 7798-70.SLDPRT
-
