3D модель опоры барабана 3610

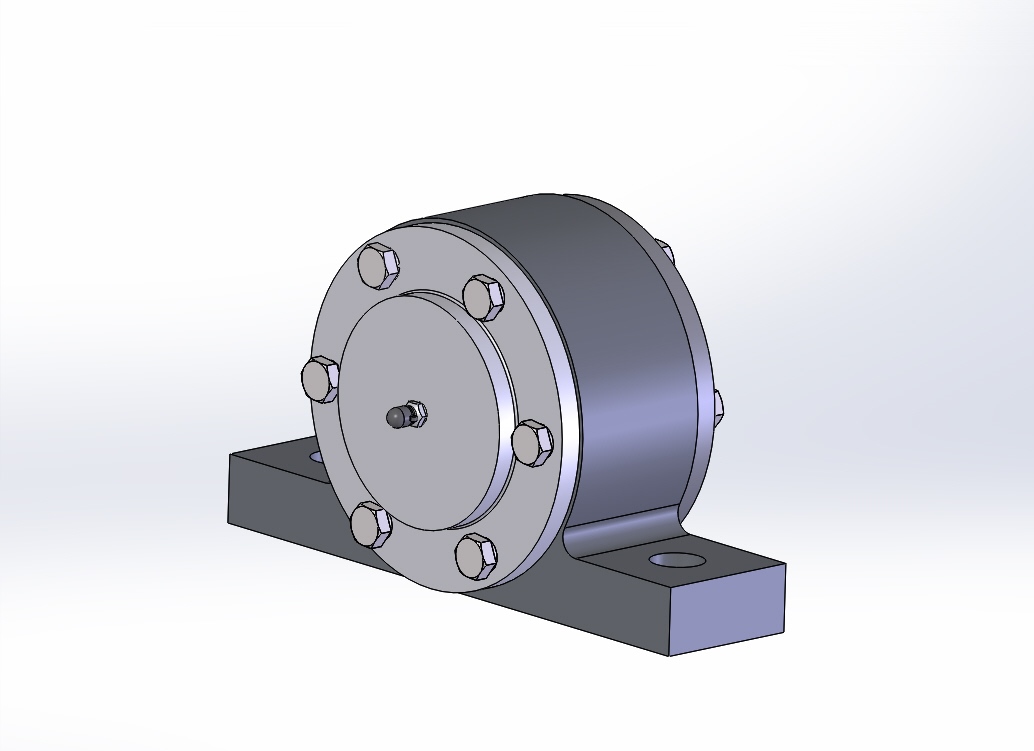

Опора барабана 3610 используется для опор приводных и не приводных барабанов конвейера. В работе представлена глухая опора. Расстояние от оси до опорной площадки 80 мм, расстояние по центрам крепежных отверстий 210 мм, диаметр отверстие под крепеж 24 мм. Подшипник 3610 ГОСТ 5721-75, диаметр внутренней обоймы 50 мм. Габарит опоры ДхШХВ=273х130х160 мм.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

01.000 Опора 3610/

01.000 Опора 3610/Кольцо 105-110-30-2-3 ГОСТ 9833-73.SLDPRT

01.000 Опора 3610/01.003 Втулка.SLDPRT

01.000 Опора 3610/01.003 Втулка.SLDDRW

01.000 Опора 3610/01.000 Опора 3610.spfpdm

01.000 Опора 3610/01.000 Опора 3610.SLDDRW

01.000 Опора 3610/01.001 Корпус 3610.SLDDRW

01.000 Опора 3610/01.001 Корпус 3610.SLDPRT

01.000 Опора 3610/01.000 Опора 3610.SLDASM

01.000 Опора 3610/01.004 Крышка.SLDDRW

01.000 Опора 3610/Болт М10-6gх40.88.019 ГОСТ 7798-70.SLDPRT

01.000 Опора 3610/01.002 Крышка.SLDDRW

01.000 Опора 3610/Манжета 1.1-60х85-1 ГОСТ 8752-79.SLDPRT

01.000 Опора 3610/01.004 Крышка.SLDPRT

01.000 Опора 3610/Колпачок с фиксатором для прессмасленки.SLDPRT

01.000 Опора 3610/Подшипник 3610 ГОСТ 5721-75.SLDPRT

01.000 Опора 3610/Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT

01.000 Опора 3610/01.002 Крышка.SLDPRT

01.000 Опора 3610/Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
