Опора 3616

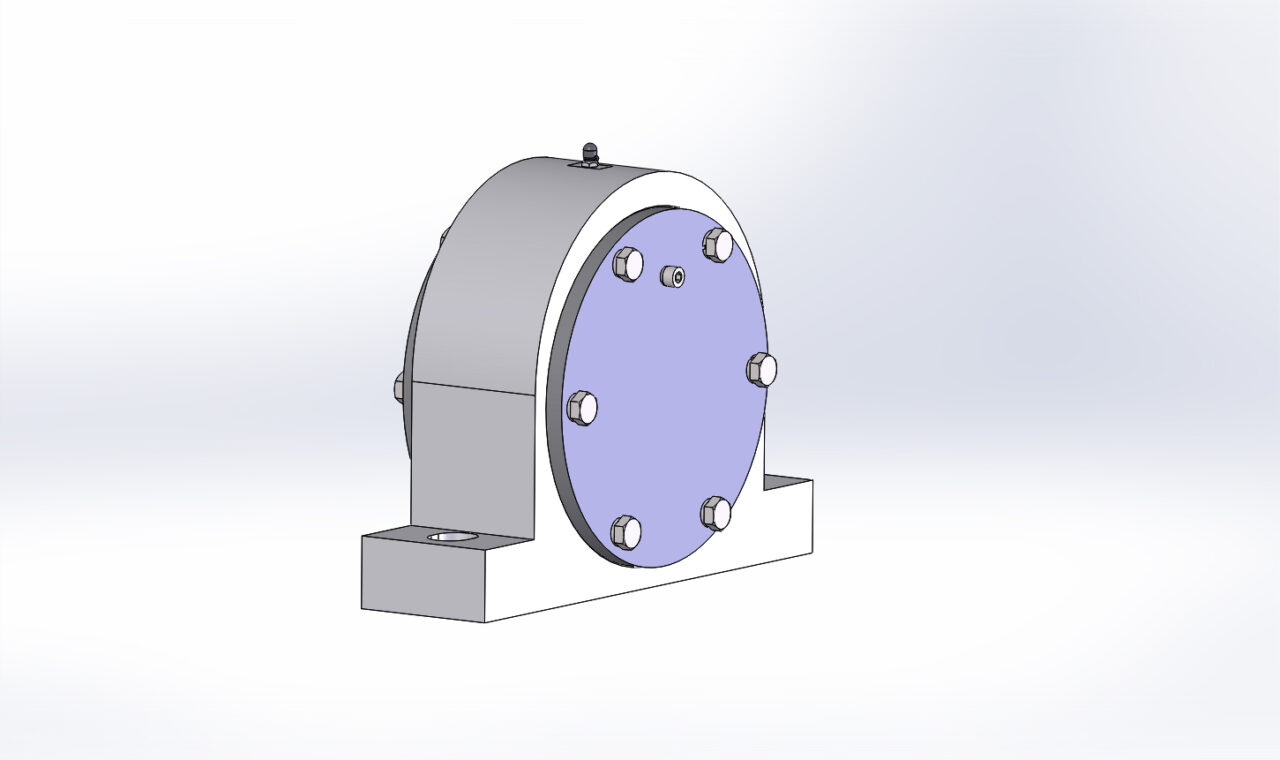

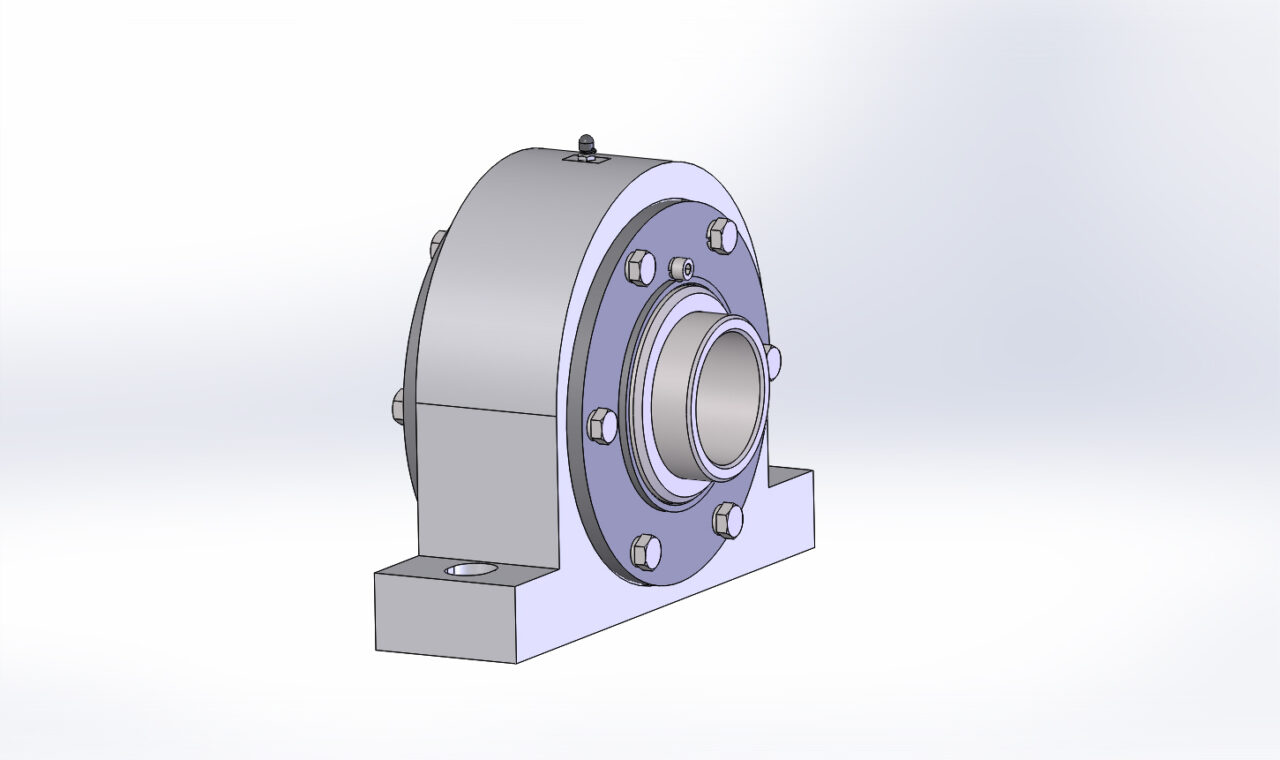

Опора барабана 3616 используется для опор приводных и неприводных барабанов конвейера. В работе представлено 2 варианта опор, глухая (для неприводного барабана) и сквозная (для приводного барабана). Расстояние от оси опоры до опорной площадки, мм - 130. Расстояние по центрам крепежных отверстий, мм – 300. Отверстие под крепеж паз, мм – 28х36. Подшипник 3616Н ГОСТ 5721-75. Диаметр внутренней обоймы подшипника, мм - 80. Габаритные размеры для глухой опоры ДхШХВ, мм - 365х145х283. Масса - 50 кг. Габаритные размеры для сквозной опоры ДхШХВ, мм - 365х170х283 мм; масса – 52 кг.

3D Модели Барабан барабан конвейера Конвейер конвейер ленточный опора барабана Подшипник привод

Автор

bysergos

Дата

20.05.2026

Язык

Русский

Состав

3D модель Сборка с чертежами и спецификациями.

Софт

SolidWorks 2019 SP5 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- 01.000 Опора 3616.SLDASM
- 01.000 Опора 3616.SLDDRW
- 01.000 Опора 3616.STEP
- 01.000-01 Опора 3616.SLDASM
- 01.000-01 Опора 3616.SLDDRW
- 01.000-01 Опора 3616.STEP
- 01.001 Корпус 3616.SLDDRW
- 01.001 Корпус 3616.SLDPRT
- 01.002 Крышка.SLDDRW
- 01.002 Крышка.SLDPRT
- 01.003 Втулка.SLDDRW
- 01.003 Втулка.SLDPRT
- 01.004 Крышка.SLDDRW
- 01.004 Крышка.SLDPRT
- 01.005 Крышка.SLDDRW
- 01.005 Крышка.SLDPRT
- 01.006 Втулка.SLDDRW
- 01.006 Втулка.SLDPRT
- Болт М12-6gх40.88.019 ГОСТ 7798-70.SLDPRT
- Винт M8-6gx16.68.019 ГОСТ 11738-84.SLDPRT
- Колпачок с фиксатором для прессмасленки.SLDPRT
- Кольцо 165-170-36-2-3 ГОСТ 9833-73.SLDPRT
- Манжета 1.1-100х125-1 ГОСТ 8752-79.SLDPRT
- Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT
- Подшипник 3616Н ГОСТ 5721-75.SLDPRT
- Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT
- Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
