Барабан приводной 8050-80

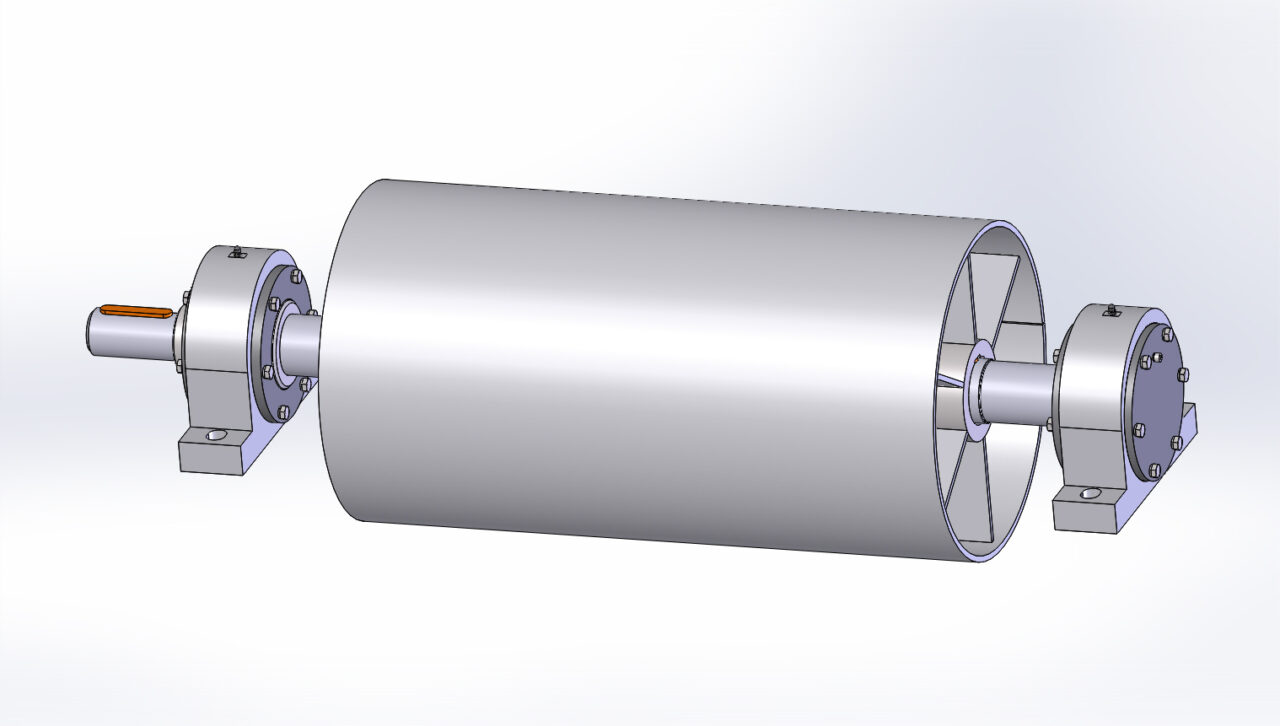

Барабан приводной служит для линейного перемещения конвейерной ленты. Размеры соответствует каталогу оборудования Белохолуницкий машстройзавод. Ширина используемой ленты, мм - 800. Ширина барабана, мм – 950. Диаметр барабана, мм – 500. Посадочный диаметр под подшипники, мм - 80 мм. Подшипник в опоре - 3616Н ГОСТ 5721-75. Расстояние по опоре от крепежной поверхности до оси опоры, мм – 130. Межосевое расстояние крепежных отверстий по опорам, мм – 1350. Расстояние по крепежным отверстиям опоры, мм – 300. Крепежное отверстие в опоре (паз), мм - 28х36. Посадочный диаметр вала под редуктор, мм – 70. Длина консоли вала под редуктор, мм – 140. Размер шпонки под редуктор ДхШхВ, мм – 110х20х12. Количество шпонок под редуктор, шт. – 1. Габаритные размеры ДхШхВ, мм - 1655х500х500. Масса барабана, кг - 355.

3D Модели Барабан барабан приводной Конвейер конвейер ленточный лента конвейера привод

Автор

bysergos

Дата

17.05.2026

Язык

Русский

Состав

3D Сборка с чертежами и спецификациями.

Софт

SolidWorks 2019 SP5 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- БХМ-03.28.00.000 Барабан приводной 8050-80.SLDASM
- БХМ-03.28.00.000 Барабан приводной 8050-80.SLDDRW
- БХМ-03.28.00.000 Барабан приводной 8050-80.STEP
- БХМ-03.28.00.001 Шайба.SLDDRW
- БХМ-03.28.00.001 Шайба.SLDPRT
- БХМ-03.28.00.002 Шайба стопорная.SLDDRW
- БХМ-03.28.00.002 Шайба стопорная.SLDPRT
- БХМ-03.28.01.000 Барабан.SLDASM
- БХМ-03.28.01.000 Барабан.SLDDRW
- БХМ-03.28.01.001 Вал.SLDDRW
- БХМ-03.28.01.001 Вал.SLDPRT
- БХМ-03.28.01.002 Обечайка.SLDDRW
- БХМ-03.28.01.002 Обечайка.SLDPRT
- БХМ-03.28.01.100 Фланец.SLDASM
- БХМ-03.28.01.100 Фланец.SLDDRW
- БХМ-03.28.01.101 Втулка.SLDDRW
- БХМ-03.28.01.101 Втулка.SLDPRT
- БХМ-03.28.01.102 Диск.SLDDRW
- БХМ-03.28.01.102 Диск.SLDPRT
- БХМ-03.28.01.103 Ребро.SLDDRW
- БХМ-03.28.01.103 Ребро.SLDPRT
- БХМ-03.28.02.000 Опора 3616.SLDASM
- БХМ-03.28.02.000 Опора 3616.SLDDRW
- БХМ-03.28.02.000-01 Опора 3616.SLDASM
- БХМ-03.28.02.000-01 Опора 3616.SLDDRW
- БХМ-03.28.02.001 Корпус 3616.SLDDRW
- БХМ-03.28.02.001 Корпус 3616.SLDPRT
- БХМ-03.28.02.002 Крышка.SLDDRW
- БХМ-03.28.02.002 Крышка.SLDPRT
- БХМ-03.28.02.003 Втулка.SLDDRW
- БХМ-03.28.02.003 Втулка.SLDPRT
- БХМ-03.28.02.004 Крышка.SLDDRW
- БХМ-03.28.02.004 Крышка.SLDPRT
- БХМ-03.28.02.005 Крышка.SLDDRW
- БХМ-03.28.02.005 Крышка.SLDPRT
- БХМ-03.28.02.006 Втулка.SLDDRW
- БХМ-03.28.02.006 Втулка.SLDPRT
- Болт М12-6gх40.88.019 ГОСТ 7798-70.SLDPRT
- Винт M8-6gx16.68.019 ГОСТ 11738-84.SLDPRT
- Колпачок с фиксатором для прессмасленки.SLDPRT
- Кольцо 165-170-36-2-3 ГОСТ 9833-73.SLDPRT
- Манжета 1.1-100х125-1 ГОСТ 8752-79.SLDPRT
- Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT
- Подшипник 3616Н ГОСТ 5721-75.SLDPRT
- Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT
- Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
- Шпонка 20х12х110 ГОСТ 23360-78.SLDPRT
- Шпонка 24х14х125 ГОСТ 23360-78.SLDPRT
