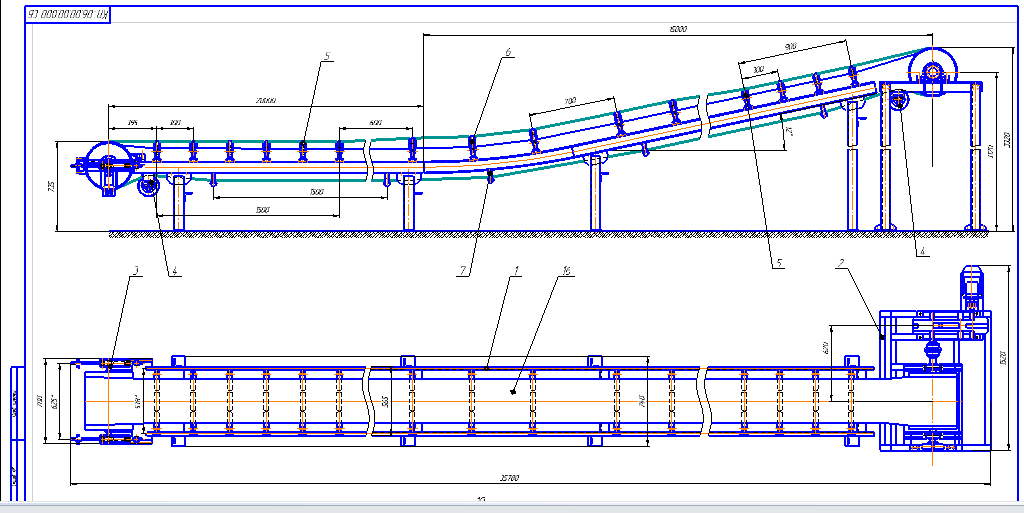

Чертёж ленточного конвейера 115 т/ч мел

БНТУ, Горные машины, 2014

Исходные данные для проектирования:
Геометрическая схема – горизонтально-наклонный;
Производительность – 115 т/ч;
Транспортируемый материал – мел;
Длина наклонного участка - L_1=15 м,
Длина горизонтального участка - L_2=20 м,
Угол наклона к горизонту наклонного участка - 12;
Условия работы – средние;
Натяжное устройство – пружинно-винтовое.

В данном курсовом проекте разработана конструктивная схема горизонтально - наклонного ленточного конвейера для транспортирования мела на 35 метров, обеспечивающего производительность не менее 115 т /ч.
Горизонтально - наклонный ленточный конвейер оборудован приводом с электродвигателем 4А160М8У3 мощностью 11 кВт и частотой вращения 750 оборотов в минуту, а также редуктором типа 2Ц2-125Н.
Тяговым элементом рассчитанного конвейера является резинотканевая лента типа ТК - 100. Для натяжения ленты использована пружинно-винтовая конструкция натяжного устройства.

Техническая характеристика конвейера:
Производительность, т/ч 115
Длина транспортирования груза, м 35
Транспортируемый материал мел
Тяговый орган:
Лента ТК-100
Скорость, м/с 0,98
Электродвигатель:
Тип 4А160М8У3
Мощность, кВт 11
Скорость вращения, об/мин 750
Редуктор:
Тип 2Ц2-125Н
Передаточное число 16

Состав: Вид общий (ВО), Схема кинематическая, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:
Спецификация к общему виду.spw
Спецификация к приводной.bak
Спецификация к приводной.spw
Схема кинематическая.cdw
Общий вид.cdw
Содержание.docx
Расчеты(Жирков).docx
