Национальный университет пищевых технологий
Кафедра ПТ и ТМ
Курсовой проект по дисциплине: «Механизация НРТС работ»
на тему: «Проектирование полочного элеватора»

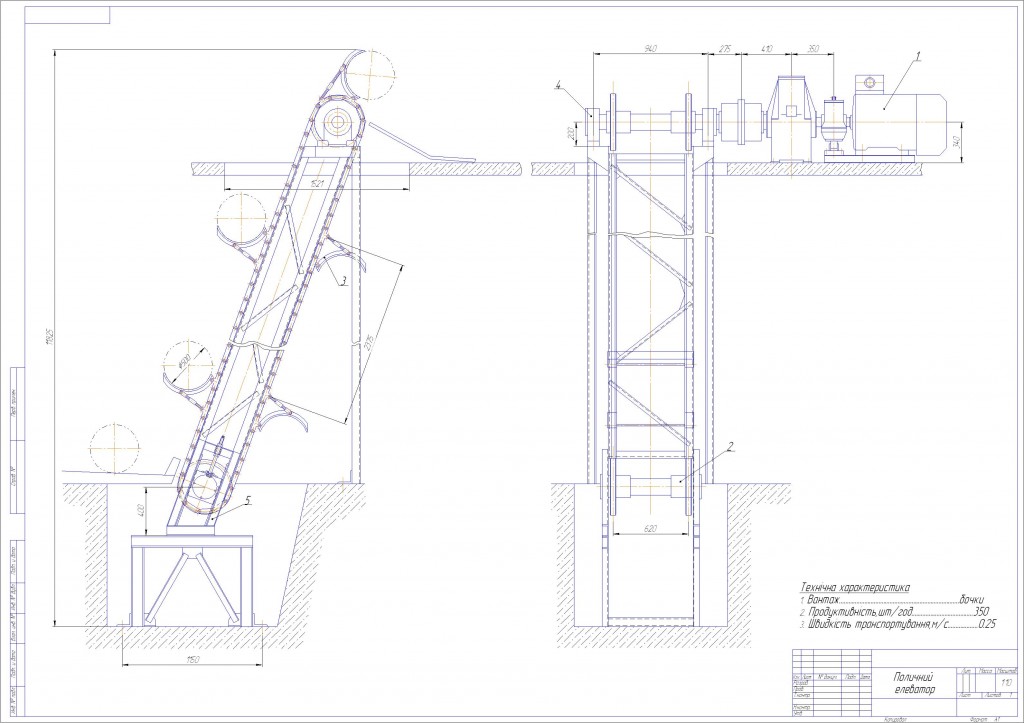

Технічна характеристика
1.Вантаж............................................................................бочки
2.Продуктивність,шт/год.......................................350
3.Швидкість транспортування,м/с...................0.25
Исходные данные элеватора
Производительность z=350 шт/час
Размеры груза:
Тип груза: бочки
Диаметр D=500мм
Высота h=250 мм
Масса груза m=200 кг
Высота подъема H=10 м
Угол наклона =80
Введение. 3
1. Определение шага несущей цепи. 5
2. Выбор цепи. 5
3. Определение погонных нагрузок. 6
4. Тяговый расчет 6
5 Выбор электродвигателя 7
6 Выбор тяговой цепи 7
7 Кинематический расчет привода 8
8 Построение эпюр нагрузки на приводной вал конвейера 9
9 Выбор муфты между редуктором и приводным валом. 11
10Выбор шпонок и проверка их на прочность 11
11Подбор подшипников 12
Список литературы: 15
Полочный элеватор транспортирует искусственный груз (бочки). Обеспечивает производительность 350шт/ч и транспортирует груз на высоту 10 метров. элеватор выполнен по схеме (рис. 1).
Полочный элеватор состоит из двух замкнутых цепей, к которым с определенным шагом жестко прикреплены консольно расположенные полочки. При движении тяговые цепи с полочками огибают приводные звездочки с приводом и натяжные с натяжным устройством, как правило, упруго – винтовым. Перемещение цепи в вертикальных направлениях. Скорость перемещения 0,2...0,3 м/с.
Загрузка может быть ручной или автоматической в нижней части элеватора.
