Проектирование полочного элеватора для бочек

Филиал федерального государственного бюджетного образовательного учреждения высшего профессионального образования «Национальный исследовательский университет «МЭИ» в г. Смоленске
Кафедра технологических машин и оборудования
Дисциплина "Подъемно-транспортные установки"
Тема: "Проектирование полочного элеватора для бочек"
Смоленск 2013

В данной курсовой работе производится расчет двухцепного полочного элеватора и выбор его основных элементов, а именно: выбор двигателя, редуктора, цепи, соединительной муфты, тормоза, натяжного устройства.

В данной курсовой работе был рассчитан полочный элеватор для транспортирования бочек весом 200кг.
В качестве привода по рассчитанной мощности был выбран электродвигатель АИР 160М6 с номинальной мощностью 15 кВт, частотой вращения об/мин, трехступенчатый цилиндрический редуктор c передаточным отношением u=110, тормоз марки ТКТ-200, который устанавливается на приводном валу элеватора. Для передачи движения от двигателя к редуктору используется муфта зубчатая с Н·м.
В качестве тягового элемента была выбрана пластинчатая цепь М450 типа 2, исполнение 1 с шагом t=250 мм.
В качестве натяжного устройства принято винтовое натяжное устройство.

Полочный элеватор имеет 2 вертикальные пластинчатые втулочные цепи, огибающие верхние тяговые и нижние натяжные звёздочки. К цепям жестко прикреплены захваты-полки, соответствующие форме и размерам груза. Загрузка полок производится вручную или автоматически с гребенчатого стола, а разгрузка в верхней части нисходящей ветви — при опрокидывании полок. Скорость движения цепей полочного элеватора 0,2—0,3 м/сек.

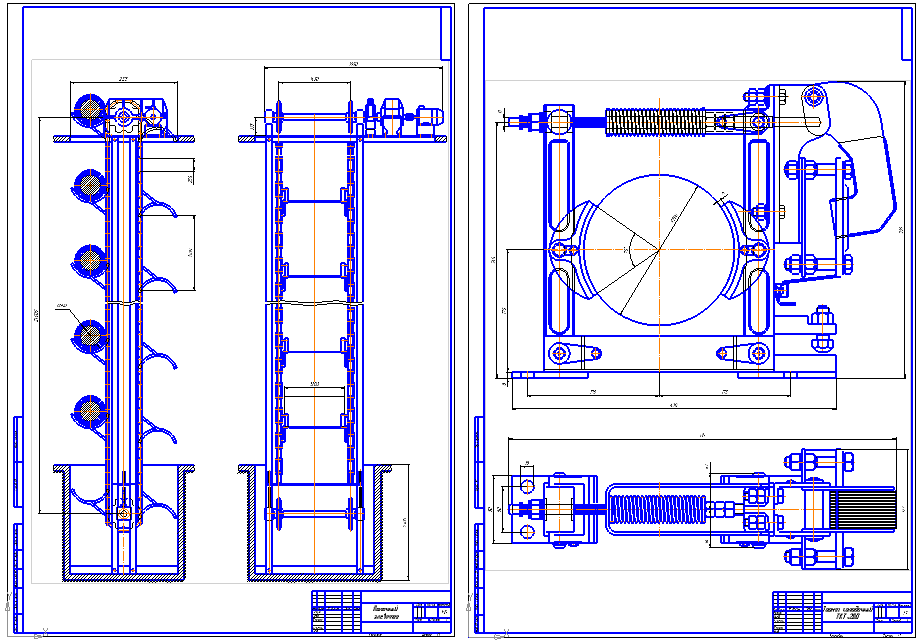

Состав: Полочный элеватор (ВО), Натяжное устройство, Тормозное устройство, Пояснительная записка Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
натяжная станция.cdw
Пояснительная записка.doc
Тормоз.cdw
общий вид.cdw
