Габаритная модель секции выравнивания 1.24 плоскоременного конвейера

Габаритная модель секции выравнивания 1.24 плоскоременного конвейера

150

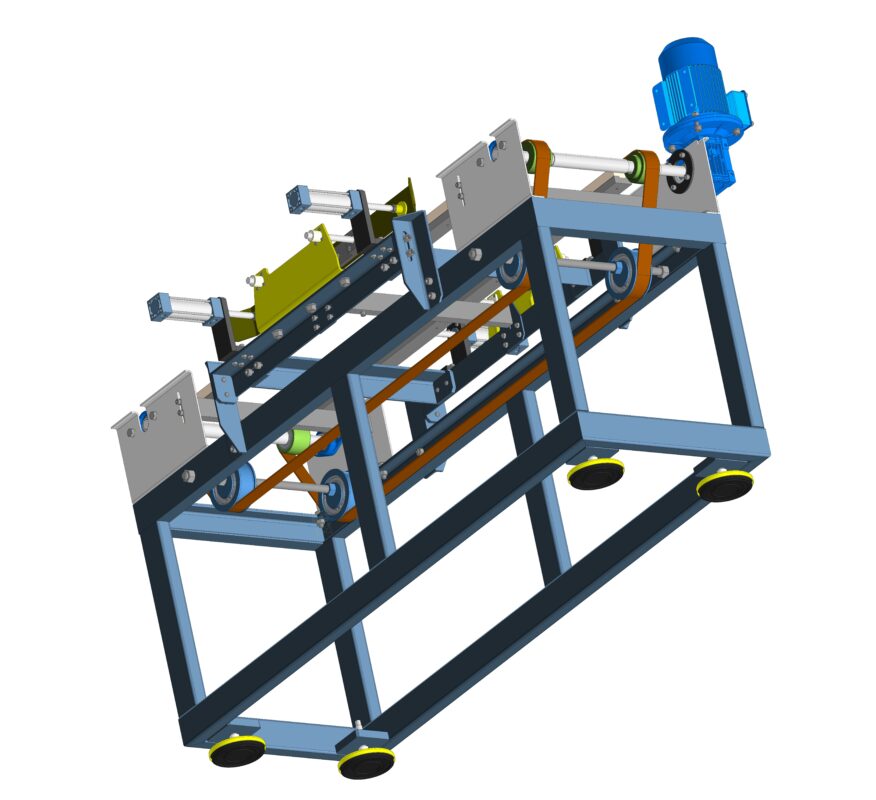

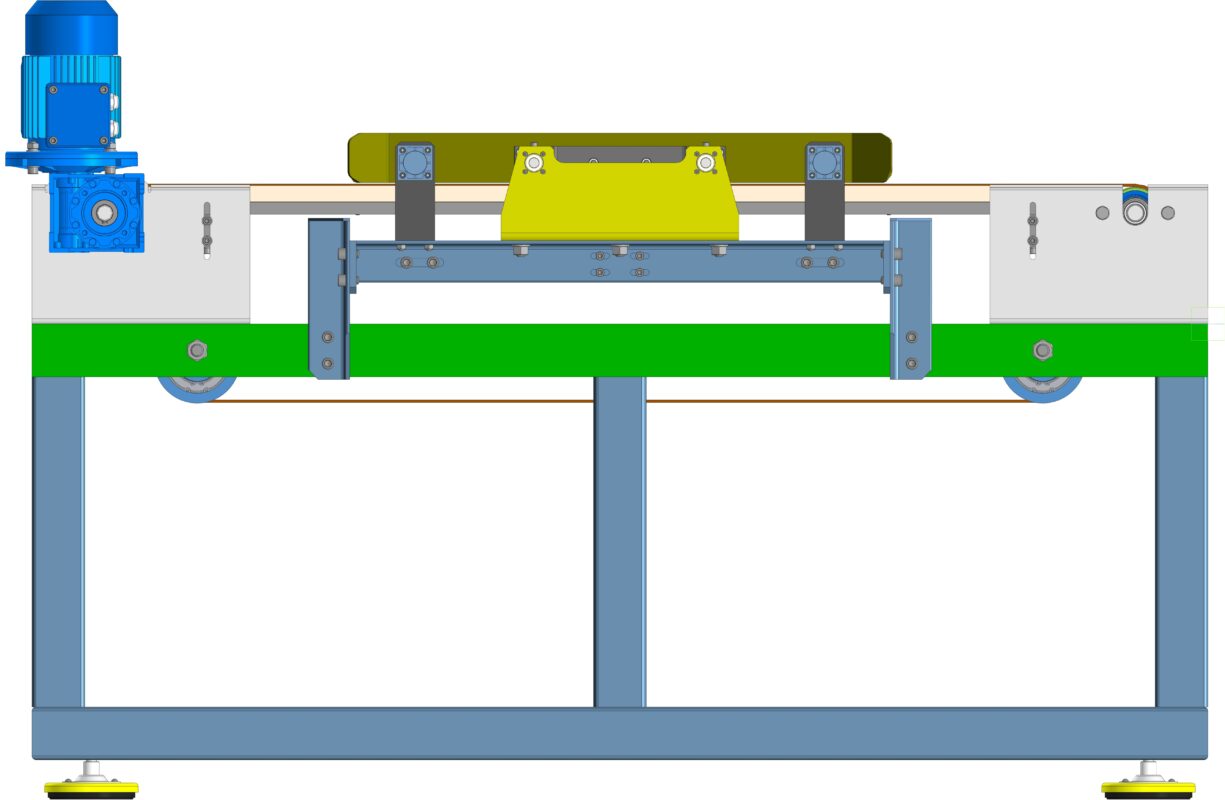

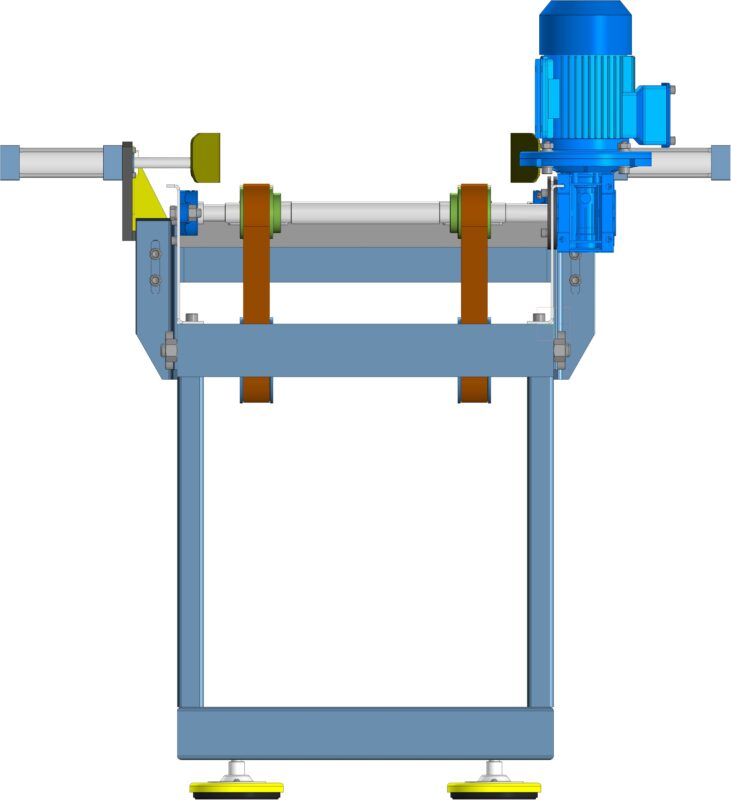

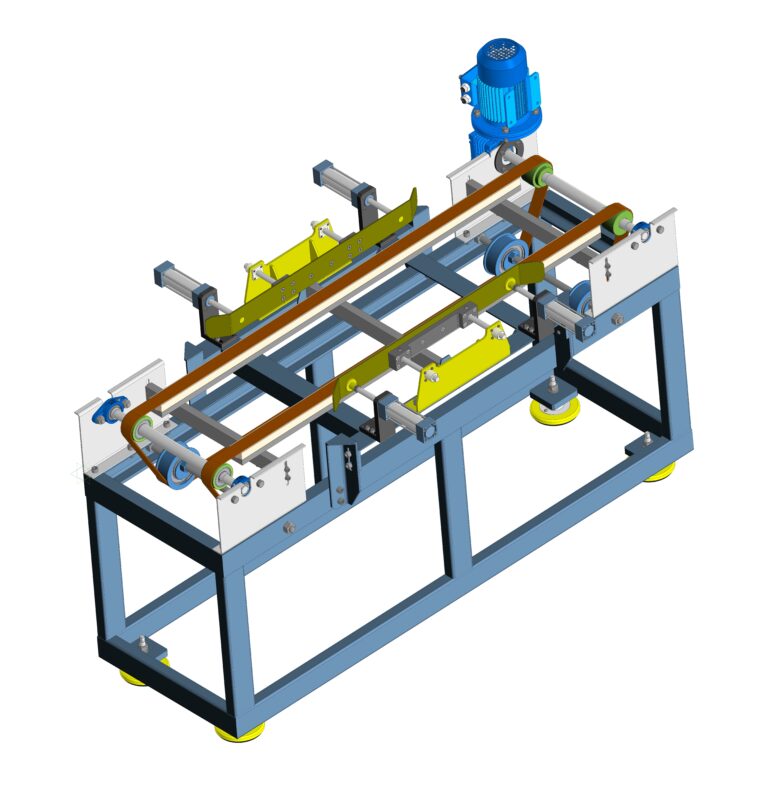

Габаритная модель секции выравнивания плоскоременного конвейера с использованием плоского ремня L1 40*4мм и пневмоцилиндров SMC, для использования при проектировании узлов и агрегатов, секция имеет холостые и ведущие самоцентрирующиеся ролики, натяжной ролик и плоский двухслойный ремень типа L1 с замковым соединением. Диаметр ведущих и холостых роликов 80мм, натяжного ролика 120мм, регулировка натяжения эксцентрическая, в качестве оси используется шпилька М20. Мотор-редуктор червячного типа NMRV 050 (Европривод) в связке с эл.двигателей АИР71А4, на валах используется подшипник SKF посадочный размер 25мм. Пневмоцилиндр имеет фиксированный ход 80мм. Рама конвейера сварная (труба 80*40, швеллер 8П), рама крепления: уголок 6,3 равнополочный

3D Модели Конвейер плоскоременной секция конвейера

Автор

Кирилл

Дата

15.10.2025

Язык

Русский

Состав

Мотор-редуктор 050 71А4, плоский ремень L1, рама секции, рама крепления пневмоцилиндров, пневмоцилиндры, направляющие, узлы крепления деталей и агрегатов. 3D сборка, с подсборками, с деревом построения

Софт

КОМПАС-3D 21 домашняя Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Секция плоск.рем.конвейера
- Стенка 2.2.m3d
- Вал ведомый 1.m3d
- Каркас секции 1.24.a3d
- Блок направляющих 1
  - Направляющая 1.1.m3d
  - Перемычка 1.3.m3d
  - Пластина опорная 1.1.m3d
  - Блок направляющих 1.a3d
- Плоск.рем. конвейер. Секция 1.24 (вид 1).jpg
- Ремень плоск.L1.m3d
- Подшипник UCFL 205
  - ucfl_205_1_19.m3d
  - ucfl_205_1_1.m3d
  - ucfl_205_1_4.m3d
  - ucfl_205_1_13.m3d
  - ucfl_205_1_18.m3d
  - ucfl_205_1_10.m3d
  - ucfl_205_1_12.m3d
  - ucfl_205.a3d
  - ucfl_205_1_8.m3d
  - ucfl_205_1_20.m3d
  - ucfl_205.txt
  - ucfl_205_1_3.m3d
  - ucfl_205.stp
  - ucfl_205_1_17.m3d
  - ucfl_205_1_9.m3d
  - ucfl_205_1_15.m3d
  - ucfl_205_1_11.m3d
  - ucfl_205_1_5.m3d
  - ucfl_205_1_14.m3d
  - ucfl_205_1_21.m3d
  - ucfl_205_1_16.m3d
  - ucfl_205_1.m3d
  - ucfl_205_1_22.m3d
  - ucfl_205_1_7.m3d
  - ucfl_205_1_6.m3d
  - ucfl_205_1_2.m3d
  - ucfl_205_1_23.m3d
- Узел ведущ.роликов.a3d
- Рама крепления пневм.цил..a3d
- Плоск.рем. конвейер. Секция 1.24 (вид 2).jpg
- Узел хол.роликов.a3d
- Мотор-редуктор NMRV 050-71А4
  - Втулка клемная
    - Гайка.m3d
    - Втулка внешняя.m3d
    - Втулка внутреняя.m3d
    - Втулка клемная.a3d
  - АИР71 Корпус.m3d
  - Крыльчатка (АИР 71А4).m3d
  - Вал 050-25.m3d
  - Корпус 050.m3d
  - Фланец 063 80B5.m3d
  - Редуктор NMRV 050 (80B5).a3d
  - Крышка клемная .m3d
  - Фланец 71А4.m3d
  - Фланец задний.m3d
  - Вал двиг. АИР71А4.m3d
  - Эл.двигатель АИР71А4.a3d
  - Вал 063-19.m3d
  - Мотор-редуктор NMRV 050 71А4.a3d
  - АИР71 Задний кожух.m3d
  - Фланец двигателя обратный.m3d
  - Фланец двигателя малый.m3d
- Плоск.рем. конвейер. Секция 1.24.a3d
- Узел натяжных роликов 1
  - Гайка регулировочная 1.m3d
  - Ролик натяжной 1.1.a3d
  - Ролик 1.1.m3d
  - Узел натяжн.роликов 1.a3d
  - Ось натяжных роликов М20.m3d
  - Ступица 1.1.m3d
- Плоск.рем. конвейер. Секция 1.24 (вид 3).jpg
- Рама 1.24.a3d
- Ось.m3d
- Узел выравнивания 1
  - Крепление лин.подш..a3d
  - Под.лин.перем
    - LMK-16UU
      - Направляющая ф16мм пол..m3d
      - Подшипн.лин.пер. LMK-16UU.m3d
    - Основание .m3d
    - Втулка вплавляемая ф12мм.m3d
    - Основание 2.m3d
    - Бонка вплавляемая М8.m3d
    - Планка крепления направляющих.a3d
    - Ребро 1.m3d
  - Плоскость толкателя.m3d
  - Основание.m3d
  - Втулка .m3d
  - Толкатель.a3d
  - PC95SDB40-80-XLN01
    - PC9540-02-XLN01_Rod cover_m_00.m3d
    - PC9532-10-XLN01_Cushion valve_m_00.m3d
    - PC95SDB40-80-XLN01.STEP
    - PC95SDB40-80-XLN01.a3d
    - PC9540-13-XLN01_Hexagon nut_00.m3d
    - PC9540-48-XLN01_ Rod end nut_00.m3d
    - PC9540-03-XLN01_Head cover_m_00.m3d
    - PC9540-A-XLN01-stroke_Cylinder tube_00.m3d
    - PC9540-B-XLN01-stroke_Piston rod_m_00.m3d
    - PC9540-C-XLN01-stroke_Tie rod_00.m3d
  - Крепление пневмоцилиндра.a3d
  - Пластина толкателя.m3d
  - Опора пневмоцилиндра.m3d
  - Узел выравнивания 1.a3d
- Ролик 0275.m3d
- Плашка М27.m3d
- Стенка 2.1.m3d
- Ролик 0274.m3d
- Стенка 1.1.m3d
- Вибропора ОВ-31 (М16)
  - Шайба.m3d
  - Чашка.m3d
  - Крышка чашки.m3d
  - Втулка.m3d
  - Внутренняя вставка.m3d
  - Вставка.m3d
  - Виброопора ОВ-31 М16-130.a3d
  - Винт регулиров. М16.m3d
- Плоск.рем. конвейер. Секция 1.24 (вид 4).jpg
- Вал ведущий 1.m3d
- Плоск.рем. конвейер. Секция 1.24.stp
- Стенка 1.2.m3d
