Привод цепного конвейера с зубчатым редуктором и плоскоременной передачей

Астраханский государственный технический университет
Кафедра Механика и инженерная графика
Курсовая работа по дисциплине "Детали машин и основы конструирования"
На тему: "Привод цепного конвейера"
Астрахань 2018

ИСХОДНЫЕ ДАННЫЕ:
тип передач: плоскоременная, зубчатая;
усилие в тяговом органе машины, Ft (H): 6000;
скорость транспортирующего элемента, v (м/с): 1,25;
диаметр звёздочки, DЗВ (мм): 300.

В данной работе разрабатывается проект привода с зубчатым редуктором и плоскоременной передачей.

ОБЪЕМ РАБОТЫ В РАСЧЕТНОЙ ЧАСТИ:
Полный расчет привода: кинематический расчет и выбор электродвигателя; расчет плоскоременной передачи, прочностной расчет редуктора редуктора, валов, шпонок; выбор и проверка подшипников, муфты; выбор системы смазки и сорта масла.
ОБЪЕМ РАБОТЫ В ГРАФИЧЕСКОЙ ЧАСТИ:

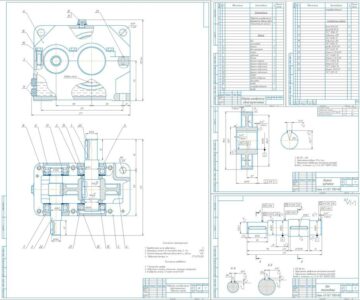

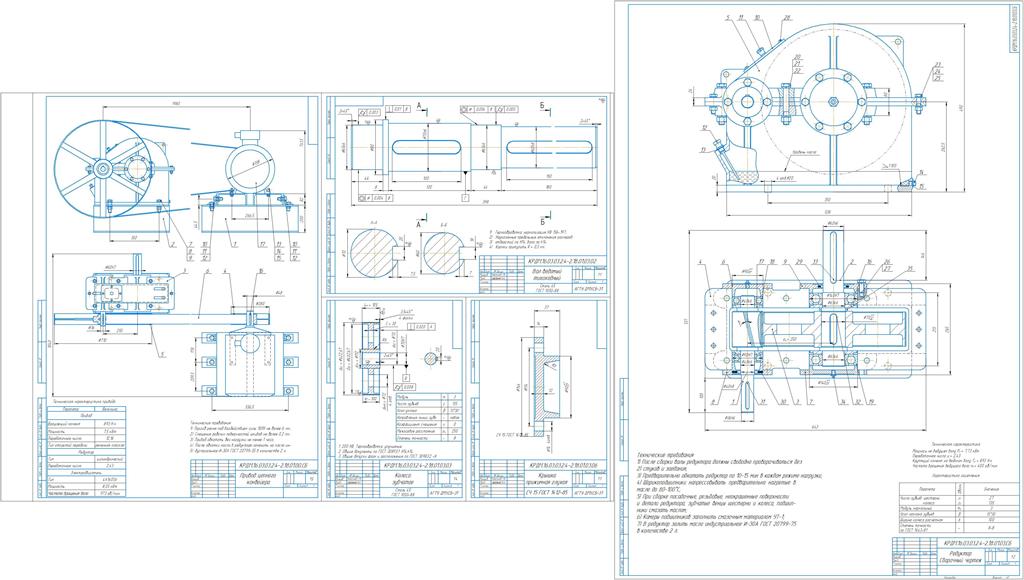

Лист №1 – Редуктор. Сборочный чертеж (формат А1).

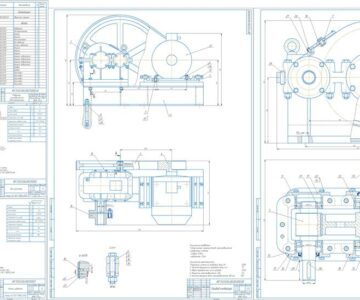

Лист №2 – Привод. Сборочный чертеж (формат А2); рабочие чертежи деталей редуктора (2 формата А4, 1 формат А3).

Оглавление
1. Выбор электродвигателя и кинематический расчет привода. 2
2. Расчет плоскоременной передачи. 3
3. Расчет зубчатых колес редуктора. 7
4. Предварительный расчет валов редуктора. 10
5. Конструктивные размеры шестерни и колеса. 11
6. Конструктивные размеры корпуса редуктора. 12
7. Первый этап компоновки редуктора. 13
8. Проверка долговечности подшипников 15
9. Проверка прочности шпоночных соединений. 19
10. Уточненный расчет валов. 19
11. Выбор системы смазки и сорта масла. 23
12. Подбор муфты. 24
13. Список использованной литературы. 25

Состав: Редуктор (СБ), Привод (МЧ), Деталировка (колесо, крышка подшипника, ведомый вал), Спецификация (привод, редуктор), ПЗ. Язык документа
