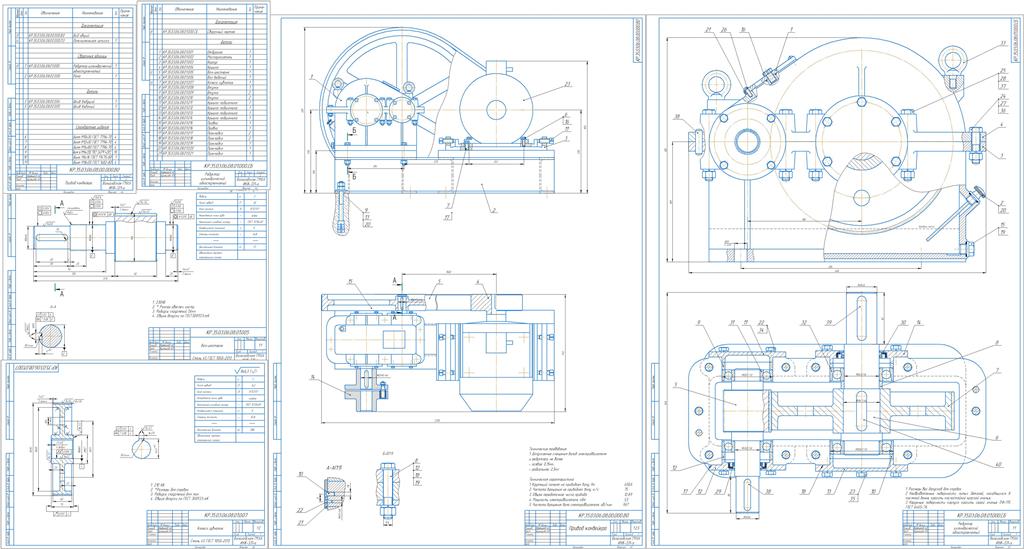

Привод к цепному конвейеру с плоскоременной передачей и одноступенчатым цилиндрическим косозубым редуктором

«Вологодская государственная молочнохозяйственная академия имени Н.В. Верещагина
Кафедра энергетических средств и технического сервиса
КУРСОВАЯ РАБОТА по дисциплине «Детали машин, основы конструирования и подъемно-транспортные машины»
на тему: «Привод к цепному конвейеру с плоскоременной передачей и одноступенчатым цилиндрическим косозубым редуктором»
Вологда – Молочное 2020

Спроектировать привод к цепному конвейеру от электродвигателя через ременную передачу с плоским ремнем и одноступенчатый косозубый цилиндрический редуктор при условии:
- мощность на выходном привода - Р_кон=3,6 кВт;
- частота вращения выходного вала - n_кон=75 об/мин (ω_кон=2,2π рад/с);
- срок службы привода - L_г=6 лет:
L_h=365∙24∙L_г=365∙24∙6=52560 ч

СОДЕРЖАНИЕ

ТЕХНИЧЕСКОЕ ЗАДАНИЕ 3
ВВЕДЕНИЕ 4
1. ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ И КИНЕМАТИЧЕСКИЙ РАСЧЕТ 5
Требуемая мощность электродвигателя: 6
2. КИНЕМАТИЧЕСКИЙ РАСЧЕТ ПРИВОДА 7
3. СИЛОВОЙ РАСЧЕТ ПРИВОДА 8
4. РАСЧЕТ ПЕРЕДАЧ ПРИВОДА 9
4.1. Расчет цилиндрической передачи 9
4.2. Расчет открытой ременной передачи 14
5. ПРОЕКТНЫЙ РАСЧЕТ ВАЛОВ 18
5.1. Определение размеров ступеней валов 18
5.2. Определение сил в зацеплении 20
5.3. Эскизная компоновка 21
6. ПОСТРОЕНИЕ ЭПЮР ИЗГИБАЮЩИХ И КРУТЯЩИХ МОМЕНТОВ 25
6.1. Быстроходный вал 25
6.2. Тихоходный вал 27
7. ПРОВЕРОЧНЫЙ РАСЧЕТ ПОДШИПНИКОВ 29
7.1. Быстроходный вал 29
7.2. Тихоходный вал 31
8. Выбор и расчет муфты 34
9. ВЫБОР И ПРОВЕРОЧНЫЙ РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ 35
10. СМАЗЫВАНИЕ ПОДШИПНИКОВ И ЗАЦЕПЛЕНИЙ 37
11. ПОРЯДОК СБОРКИ РЕДУКТОРА 38
12. ТЕХНИКА БЕЗОПАСНОСТИ 39
ЛИТЕРАТУРА 40
ПРИЛОЖЕНИЯ 41
