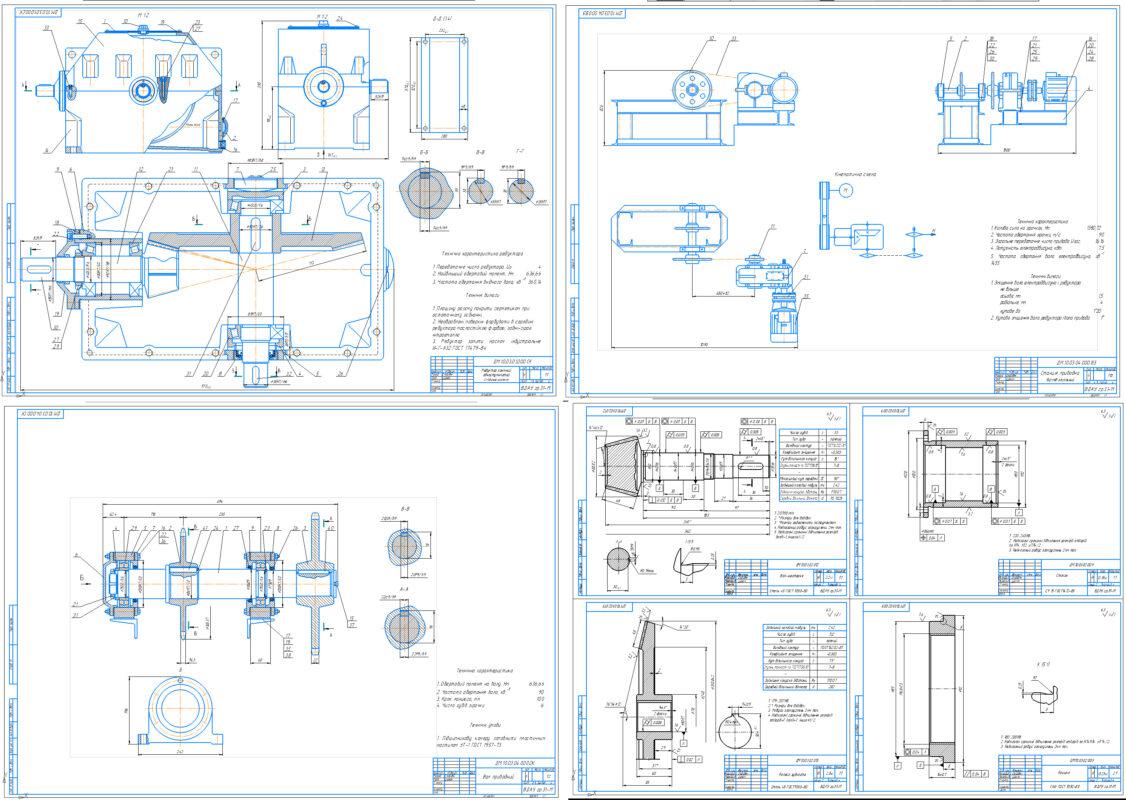

Привод до цепного конвейера. Редуктор конический одноступенчатый U=4

Міністерство аграрної політики України
Вінницький державний аграрний університет
Привод цепного конвейера (Расчетно пояснительная записка по дисциплине «Детали машин»)
Вінниця 2005

Спроектировать привод к вертикальному валу цепного конвейера по приведенной ниже схеме. Мощность на валу P = 6,2 кВт, угловая скорость вращения w = 0,7 / Привод: Частота вращения двигателя n=2900 об/мин / Мощность на валу двигателя Рдв=7.5 кВт / Чертежи: Вал промежуточный, Колесо цил., Колесо, Общий вид привода, Основание корпуса, Редуктор + ПЗ + СП

Технічна характеристика редуктора
1. Передаточне число редуктора, Uр 4
2. Найбільший обертовий момент, Нм 636,66
3. Частота обертання вхідного вала, хв 360,14

Навчальне завдання №ДМ-10 варіант 3 на курсову роботу з дисципліни “Деталі машин”.
Потужність на веденому колесі зубчастої передачі 6квт
Кутова швидкість на веденому колесі зубчастої передачі 3

Зміст

Вступ
1. Кінематичний розрахунок привода. Вибір електродвигуна
2. Розрахунок прямозубої конічної передачі
3. Розрахунок клинопасової передачі
4. Визначення розмірів ступеней валів редуктора
5. Розрахунок ланцюгової передачі
6. Перевірочний розрахунок валів
6.1. Розрахунок швидкохідного вала
6.2. Розрахунок тихохідного вала
7. Вибір підшипників
8. Вибір шпонок і перевірочний розрахунок шпоночного
з’єднання для найбільш навантаженого вала
9. Розрахунок приводного вала конвеєра
10. Констроювання корпуса і кришки редуктора
11. Змащування зубчастих коліс і підшипників
12. Призначення та область застосування привода
