Технический проект привода цепного конвейера

Алтайский государственный технический университет им. И.И. Ползунова
Кафедра «Технологических машин о оборудования»
Курсовой проект по дисциплине «Детали машин»
На тему: «Привод пластинчатого конвейера»
Барнаул 2015

- Окружная сила на звездочке F = 15 кН;
- Скорость движения цепи V = 0,5 м/с;
- Шаг тяговой цепи t = 100 мм
- Число зубьев звездочки z = 10.
Этим параметрам соответствует двигатель серии АИР 132М4 с асинхронной частотой 1447 мин-1, мощностью 11кВт.
В соответствии с нагрузками на валах редуктора:
- выбираем материал колеса: сталь 45ХЦ, термообработка закалка ТВЧ, твердость 48 НRC;
- передаточное число составляет 4; частота вращения шестерни 289,4 мин-1; вращающий момент шестерни 273,595 Н*м; вращающий момент тихоходного вала 1061,55 Н*м: требуемая долговечность 9198 часов;
- материал шестерни: сталь 40Х, термообработка Закалка ТВЧ, твердость 48 НRC;
- межосевое расстояние 180 мм, модуль передачи 3,0.

Содержание
Введение…………………………………………………………………………2
1 Кинематический и силовой расчет привода……………………………….. .5
2 Расчет зубчатой цилиндрической передачи на прочность (Тихоходная и быстроходная ступени)……………………………………………………...10
2.1 Выбор режима нагружения………………………………………………..10
2.2 Выбор материала зубчатых колес…………………………………………10
2.3 Проверочный расчёт передачи...........…………………………………...15
3 Эскизная компоновка редуктора……………………………………………17
3.1 Конструирование валов……………………………………………………18
3.2 Конструирование зубчатых колес………………………………………...21
3.3 Конструирование подшипниковых узлов………………………………..22
3.4 Конструирование крышек подшипников...............................................24
3.5 Конструирование корпусных деталей……………………………………25
4 Расчет промежуточного вала на прочность………………………………..26
4.1 Расчет вала на прочность по напряжениям изгиба и кручения…………26
4.2 Проверочный расчет вала на выносливость……………………………..32
5 Расчет на долговечность подшипников промежуточного вала…………...35
6 Расчет шпоночных соединений……………………………………………..37
7 Выбор и расчет муфт привода………………………………………………39
8 Расчет ременной, цепной или открытой конической передачи…………..41
9 Конструирование основания привода (рама сварная)…………………….44
10 Выбор смазки………………………………………………………………45
11 Техника безопасности……………………………………………………..47
Литература…………………………………………………………………..48

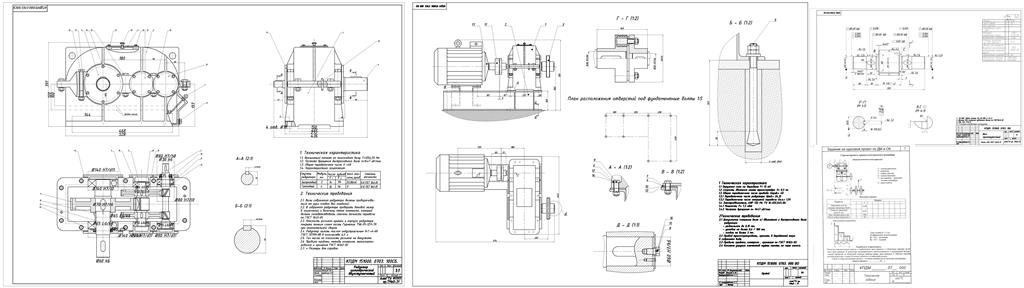

Состав: Пояснительная записка (ПЗ), Спецификации, Сборочный чертёж редуктора (СБ), Привод (ВО), Деталировка (вал промежуточный) Язык документа

Софт: AutoCAD 04

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Технический проект привода цепного конвейера

Компановка редуктора. 0703.dwg
Пояснительная записка.docx
Привод. 0703.dwg
Промежуточный вал. 0703.dwg
Спецификация привода.doc
Спецификация редуктора.docx
