Проект привода к цепному конвейеру

Кокчетавский государственный университет им. Ш. Валиханова
Кафедра транспорт и инженерные технологии
Курсовая работа по дисциплине «Детали машин и основы конструирования»
На тему: «Проект привода к цепному конвейеру»
Кокчетав 2015

Исходные данные
Тяговое усилие 3,4 кН
Скорость движения тяговой цепи 0,7 м/с
Число зубьев тяговой звёздочки 7
Шаг тяговой цепи 76,2 мм
Срок службы 5 лет
К(с) двухсменная работа 0,66
К(r) = 0,6

В данном проекте был полностью рассчитан двухступенчатый цилиндрический соосный редуктор. Расчитана открытая ремённая передача исходя из иходных данных по которым был выбран электро-эвигатель типа 4АМ90L2Y3 и кинематического расчёта. Расчитана открытая цепная передача, а также расчёт муфт приводов.

Графическая часть содержит:

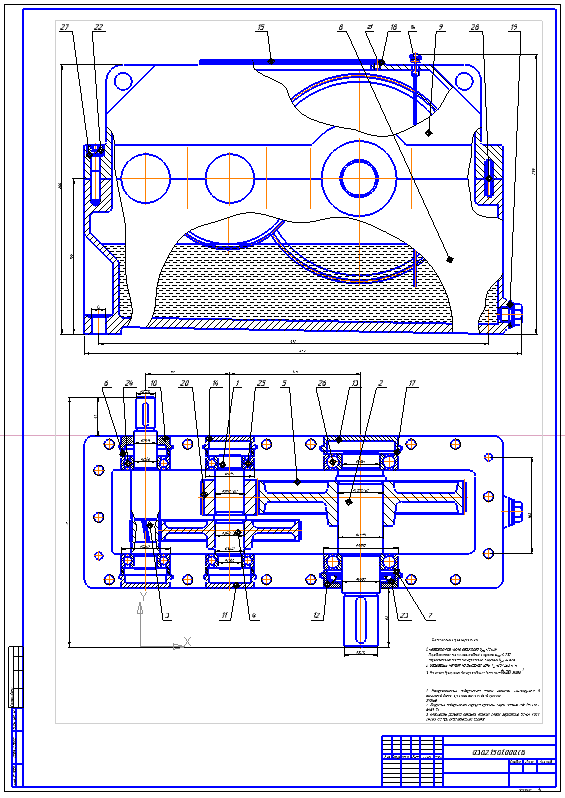

1 лист формата А3 (главная проекция редуктора)
1 лист формата А2 (компоновка редуктора)
2 листа формата А3 (быстроходное колесо, вал промежуточный)
6 листов формата А4 (спецификации №1/2, крышка подшипника глухая, чертёж шкива, эпюра тихоходная и эрюра быстроходная)
43 страницы пояснительной записки содержащей.

Технические характеристики двухступечатого соосного редуктора:
1. Частота вращения быстроходного вала, об/мин 1240,155
2. Общее передаточное число редуктора 18,034
3. Передаточное число быстроходной ступени 4,826
4. Передаточное число тихоходной ступени 3,737
5. Вращающий момент на тихоходном валу, Нм 297,5
