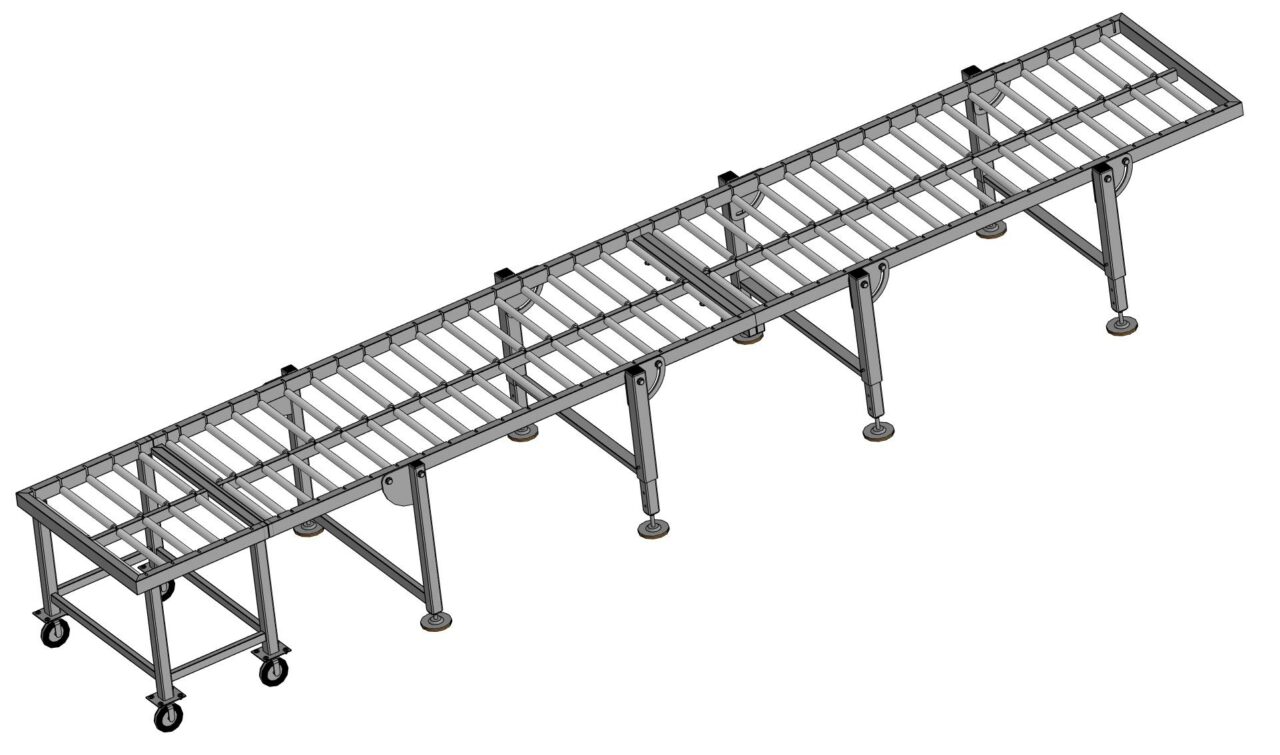

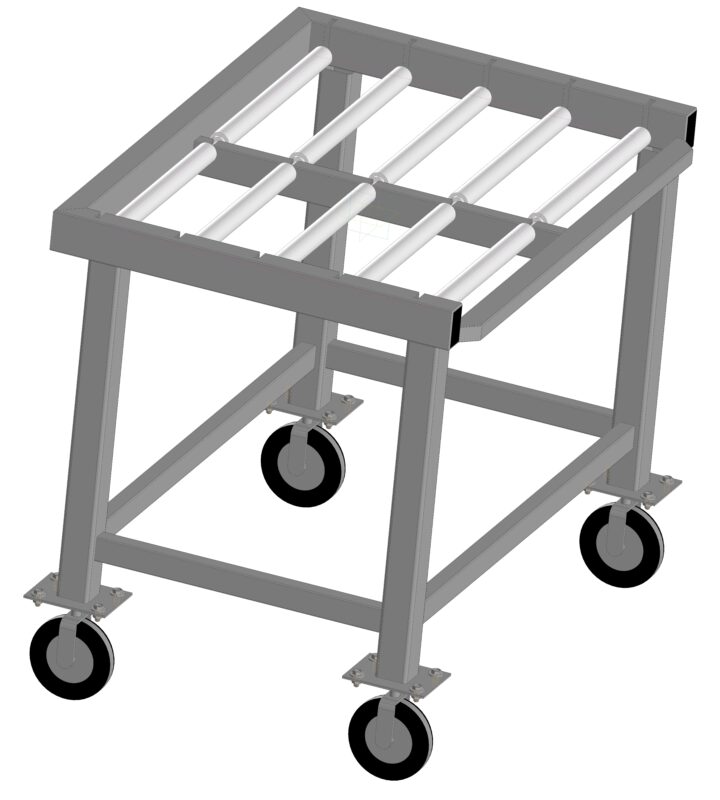

Конвейерная лента (не показана)длиной 4 метра с регулировкой по высоте. Макс высота 600..650 мм, мин зависит от угла наклона. ширина конвейера внутренняя 650 мм. ширина наружная 865 по пяткам ног. Тележка к конвейеру.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Конвейеры -
- Конвейер и тележка к нему
Конвейер и тележка к нему
1
0
37
0
0
100
Сообщить о проблеме
Автор
Александр Васильевич
Дата
20.03.2026
Язык
Русский
Состав
3D Сборка (в дереве предупреждения)
Софт
КОМПАС-3D 23
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
-
К2М_0,65.000.00 СБ - Конвейер.a3d
-
К2М_0,65.000.00 СБ - Конвейер.pdf
-
К2М_0,65.000.00 СБ - Конвейер.stp
-
-
-
ЗГ 40Х40 - Заглушка.m3d
-
К2М_0,65.100.10 СБ - Нога.a3d
-
К2М_0,65.100.11 - Труба.m3d
-
-
-
К2М_0,65.100.20 СБ Рама.a3d
-
К2М_0,65.100.20 СБ Рама.cdw
-
К2М_0,65.100.20 СБ Рама.pdf
-
К2М_0,65.100.21_Прямоугольная труба.cdw
-
К2М_0,65.100.21_Прямоугольная труба.m3d
-
К2М_0,65.100.21_Прямоугольная труба.pdf
-
К2М_0,65.100.22_Прямоугольная труба.cdw
-
К2М_0,65.100.22_Прямоугольная труба.m3d
-
К2М_0,65.100.22_Прямоугольная труба.pdf
-
К2М_0,65.100.23_Прямоугольная труба.m3d
-
К2М_0,65.100.25 - Платик.m3d
-
Рама _ К2М_0,65.100.20.cdw
-
-
-
ЗГ 50Х50 - Заглушка.m3d
-
Заклепка М12.m3d
-
К2М_0,65.100.30 СБ - Нога.a3d
-
К2М_0,65.100.30-01 СБ - 2-х ног связанных между собой.a3d
-
К2М_0,65.100.31 - Нога верх.m3d
-
К2М_0,65.100.32 - Нога низ.m3d
-
К2М_0,65.100.33 - Регулировочная пластина.m3d
-
К2М_0,65.100.34 - Пятка.m3d
-
-
-
-
-
К2М_0,65.000.00 СБ - Конвейер с тележкой.a3d
-
К2М_0,65.100.00 - Конвейер.cdw
-
К2М_0,65.100.00 СБ - Конвейер.a3d
-
К2М_0,65.100.12_Прямоугольная труба.m3d
-
Опора регулируемая винтовая D100 M12x100 мм.m3d
-
Рисунок OpenDocument.odg
-
Ролик в сборе 25х300 мм..m3d
-
Стопор, палец 8x60 со шплинтами 4 шт. для колес и фрез.m3d
-
-
-
-
ТКК-0,65х0,4.100.00 СБ-Каркас.a3d
-
ТКК-0,65х0,4.100.01 - Прямоугольная труба.m3d
-
ТКК-0,65х0,4.100.02 - Прямоугольная труба.m3d
-
ТКК-0,65х0,4.100.03 - Прямоугольная труба.m3d
-
ТКК-0,65х0,4.100.04 - Платик.m3d
-
ТКК-0,65х0,4.100.05 - Прямоугольная труба.m3d
-
ТКК-0,65х0,4.100.06 - Платик.m3d
-
ТКК-0,65х0,4.100.07 - Платик.m3d
-
ТКК-0,65х0,4.100.08 - Прямоугольная труба.m3d
-
ТКК-0,65х0,4.100.10 СБ-Нога.a3d
-
ТКК-0,65х0,4.100.11 - Кв. труба.m3d
-
ТКК-0,65х0,4.100.12 - Платик.m3d
-
-
ТКК-0,65х0,4.000.00 СБ-Тележка.a3d
-
-
D100 - Колесо D100 мм поворотное на площадке.m3d
-
ЗГ 50Х30 - Заглушка.m3d
-
К2М_0,65.000.00 СБ - Конвейер с тележкой изм.a3d
-
К2М_0,65.000.00 СБ - Конвейер с тележкой изм.stp
-
