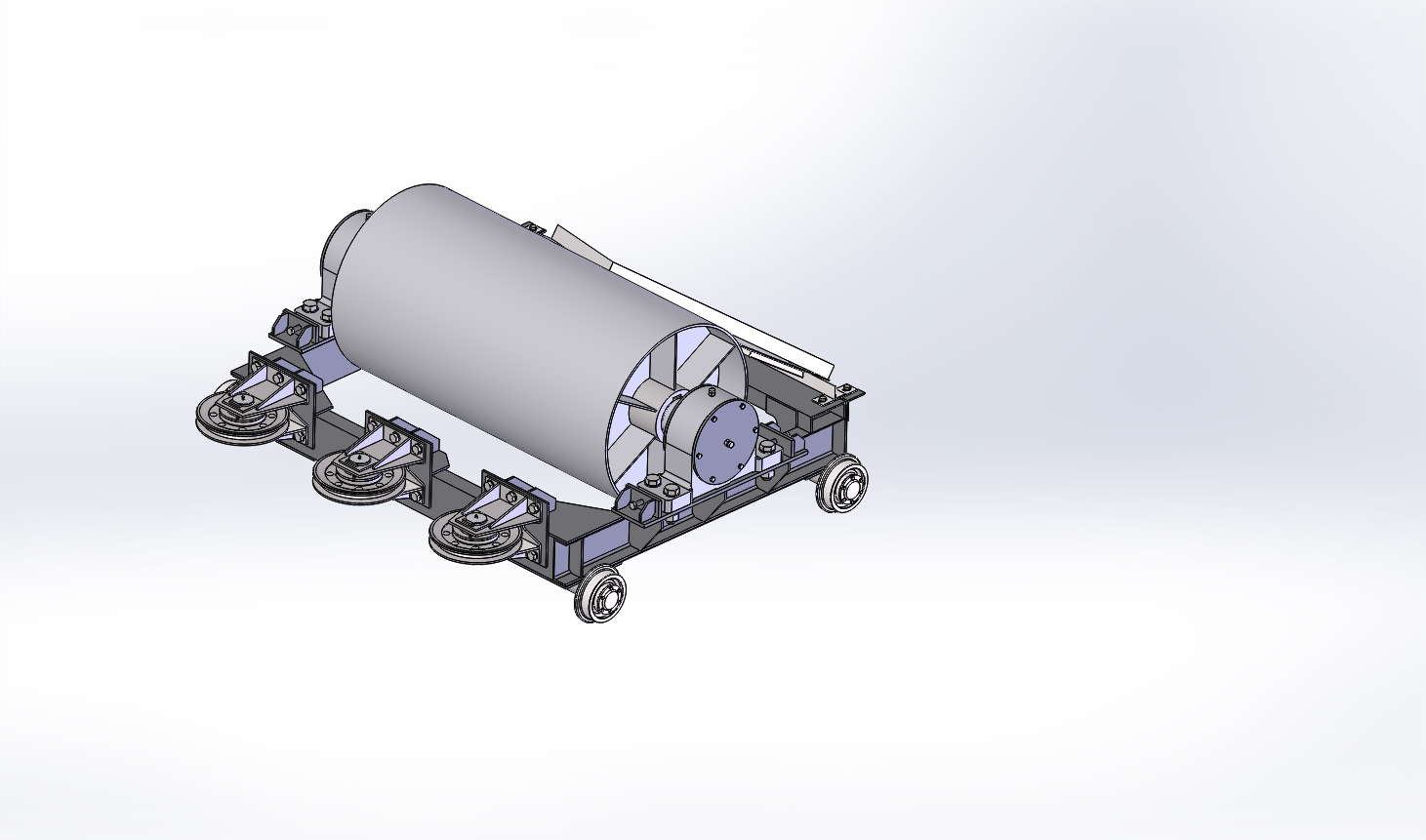

Тележка натяжная ленточного конвейера

Тележка натяжная служит для натяжки конвейерной ленты. Перемещение тележки по направляющим рамы конвейера происходит за счет перемещения троса лебедки через систему блоков, которая в свою очередь уменьшает усилие натяжки троса. Габариты тележки натяжной ДхШхВ - 2130х2270х1003 мм. Диаметр барабана установленного на тележке - 818 мм, длина барабана - 1600 мм, подшипники в опорах барабана 3532 ГОСТ 5721-75. Ширина используемой конвейерной ленты - 1400 мм. Растояние между ребордами колес - 2135 мм. Диаметр колеса - 215 мм. Диаметр используемого стального каната для блоков от 21 до 24 мм. Диаметр по впадине канавки шкива блока D=315 мм. Масса тележки - 1905 кг. Имеется устройсто для очистки барабана.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

01.000 Тележка натяжная.SLDASM

01.000 Тележка натяжная.SLDDRW

01.001 Шайба.SLDDRW

01.001 Шайба.SLDPRT

01.002 Прокладка.SLDDRW

01.002 Прокладка.SLDPRT

01.003 Крышка.SLDDRW

01.003 Крышка.SLDPRT

01.100 Рама тележки.SLDASM

01.100 Рама тележки.SLDDRW

01.101 Балка.SLDDRW

01.101 Балка.SLDPRT

01.102 Пластина.SLDDRW

01.102 Пластина.SLDPRT

01.103 Пластина.SLDDRW

01.103 Пластина.SLDPRT

01.104 Балка.SLDDRW

01.104 Балка.SLDPRT

01.105 Ребро.SLDDRW

01.105 Ребро.SLDPRT

01.106 Пластина.SLDDRW

01.106 Пластина.SLDPRT

01.107 Ребро.SLDDRW

01.107 Ребро.SLDPRT

01.108 Ребро.SLDDRW

01.108 Ребро.SLDPRT

01.109 Ребро.SLDDRW

01.109 Ребро.SLDPRT

01.111 Пластина.SLDDRW

01.111 Пластина.SLDPRT

01.112 Ребро.SLDDRW

01.112 Ребро.SLDPRT

01.113 Ребро.SLDDRW

01.113 Ребро.SLDPRT

01.114 Ребро.SLDDRW

01.114 Ребро.SLDPRT

01.115 Ребро.SLDDRW

01.115 Ребро.SLDPRT

01.116 Балка.SLDDRW

01.116 Балка.SLDPRT

01.117 Кронштейн.SLDDRW

01.117 Кронштейн.SLDPRT

01.117-01 Кронштейн.SLDPRT

01.118 Полуось.SLDDRW

01.118 Полуось.SLDPRT

01.200 Каток.SLDASM

01.200 Каток.SLDDRW

01.201 Колесо.SLDDRW

01.201 Колесо.SLDPRT

01.202 Кольцо.SLDDRW

01.202 Кольцо.SLDPRT

01.203 Кольцо лабиринтное.SLDDRW

01.203 Кольцо лабиринтное.SLDPRT

01.300 Блок отклоняющий D-315.SLDASM

01.300 Блок отклоняющий D-315.SLDDRW

01.301 Ось.SLDDRW

01.301 Ось.SLDPRT

01.302 Втулка.SLDDRW

01.302 Втулка.SLDPRT

01.303 Кольцо.SLDDRW

01.303 Кольцо.SLDPRT

01.304 Фланец.SLDDRW

01.304 Фланец.SLDPRT

01.305 Шкив.SLDDRW

01.305 Шкив.SLDPRT

01.306 Крышка.SLDDRW

01.306 Крышка.SLDPRT

01.307 Кольцо.SLDDRW

01.307 Кольцо.SLDPRT

01.350 Кронштейн.SLDASM

01.350 Кронштейн.SLDDRW

01.351 Планка.SLDDRW

01.351 Планка.SLDPRT

01.352 Ребро.SLDDRW

01.352 Ребро.SLDPRT

01.353 Планка.SLDDRW

01.353 Планка.SLDPRT

01.354 Планка.SLDDRW

01.354 Планка.SLDPRT

01.355 Платик.SLDDRW

01.355 Платик.SLDPRT

01.356 Платик.SLDDRW

01.356 Платик.SLDPRT

01.357 Планка.SLDDRW

01.357 Планка.SLDPRT

01.400 Барабан неприводной с опорами.SLDASM

01.400 Барабан неприводной с опорами.SLDDRW

01.401 Шайба.SLDDRW

01.401 Шайба.SLDPRT

01.410 Барабан неприводной.SLDASM

01.410 Барабан неприводной.SLDDRW

01.411 Вал.SLDDRW

01.411 Вал.SLDPRT

01.412 Обечайка.SLDDRW

01.412 Обечайка.SLDPRT

01.420 Опора.SLDASM

01.420 Опора.SLDDRW

01.421 Втулка.SLDDRW

01.421 Втулка.SLDPRT

01.422 Диск.SLDDRW

01.422 Диск.SLDPRT

01.423 Ребро.SLDDRW

01.423 Ребро.SLDPRT

01.450 Опора (3532).SLDASM

01.450 Опора (3532).SLDDRW

01.451 Опора (3532).SLDDRW

01.451 Опора (3532).SLDPRT

01.452 Крышка.SLDDRW

01.452 Крышка.SLDPRT

01.453 Втулка.SLDDRW

01.453 Втулка.SLDPRT

01.454 Крышка.SLDDRW

01.454 Крышка.SLDPRT

01.455 Кольцо.SLDDRW

01.455 Кольцо.SLDPRT

01.500 Устройство очистки натяжного барабана.SLDASM

01.500 Устройство очистки натяжного барабана.SLDDRW

01.501 Уголок.SLDDRW

01.501 Уголок.SLDPRT

01.502 Пластина.SLDDRW

01.502 Пластина.SLDPRT

01.503 Уголок.SLDDRW

01.503 Уголок.SLDPRT

01.503-01 Уголок.SLDPRT

01.504 Пластина.SLDDRW

01.504 Пластина.SLDPRT

01.505 Пластина.SLDDRW

01.505 Пластина.SLDPRT

01.506 Уголок.SLDDRW

01.506 Уголок.SLDPRT

01.506-01 Уголок.SLDPRT

01.507 Уголок.SLDDRW

01.507 Уголок.SLDPRT

Болт М10-6gх25.88.019 ГОСТ 7798-70.SLDPRT

Болт М12-6gх35.88.019 ГОСТ 7798-70.SLDPRT

Болт М12-6gх40.88.019 ГОСТ 7798-70.SLDPRT

Болт М16-6gх40.88.019 ГОСТ 7798-70.SLDPRT

Болт М20х100.88.019 ГОСТ Р 50793-95.SLDPRT

Болт М24-6gх60.88.019 ГОСТ 7798-70.SLDPRT

Болт М36-6gх140.88.019 ГОСТ 7798-70.SLDPRT

Болт М8-6gх25.88.019 ГОСТ 7798-70.SLDPRT

Гайка М16-6Н.8.019 ГОСТ 5915-70.SLDPRT

Гайка М24-6Н.8.019 ГОСТ 5915-70.SLDPRT

Гайка М36-6Н.8.019 ГОСТ 5915-70.SLDPRT

Колпачок с фиксатором для прессмасленки.SLDPRT

Манжета 1.1-180х220-1 ГОСТ 8752-79.SLDPRT

Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT

Подшипник 208 ГОСТ 8338-75.SLDPRT

Подшипник 216 ГОСТ 8338-75.SLDPRT

Подшипник 3532Н ГОСТ 5721-75.SLDPRT

Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT

Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT

Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT

Шайба 24 65Г 019 ГОСТ 6402-70.SLDPRT

Шайба 36 65Г 019 ГОСТ 6402-70.SLDPRT

Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT

Шайба С.16.01.019 ГОСТ 11371-78.SLDPRT

Шайба С.24.01.019 ГОСТ 11371-78.SLDPRT

Шайба С.36.01.019 ГОСТ 11371-78.SLDPRT

Шпонка 45х25х160 ГОСТ 23360-78.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
