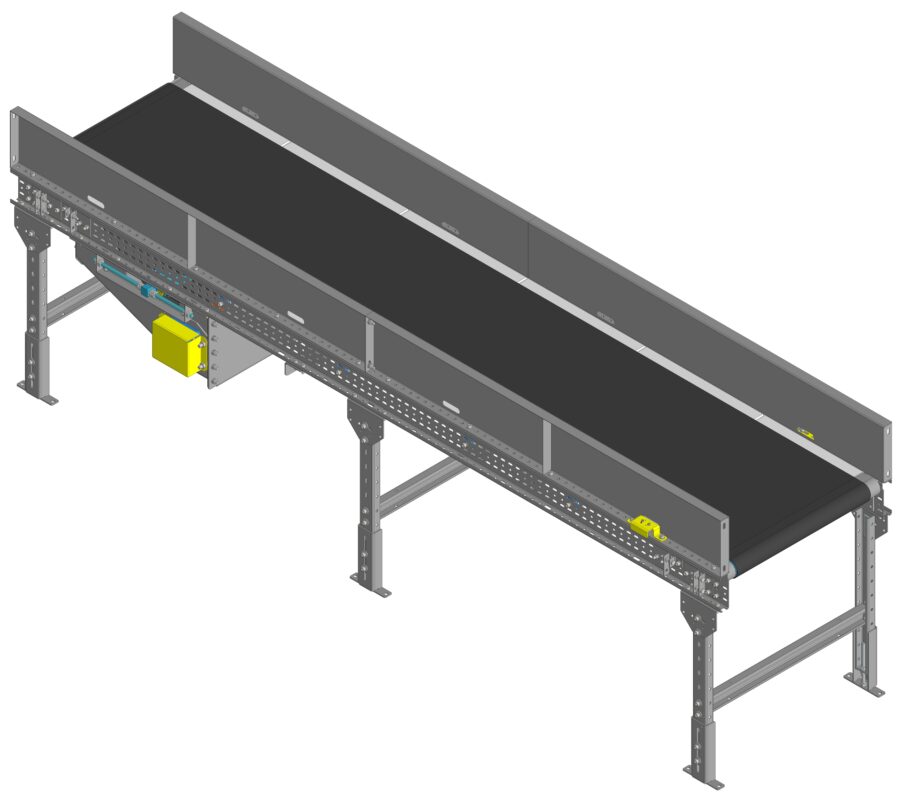

Конвейер прямой ленточный L=2880

0
3
39
0
0
150

Конвейер предназначен для перемещения товара в коробах или пластиковой таре
размером 400х600х400 мм.
Скорость перемещения товара 1 м/с.
Технологическая нагрузка - 35 кг на 1 пм ленты конвейера.

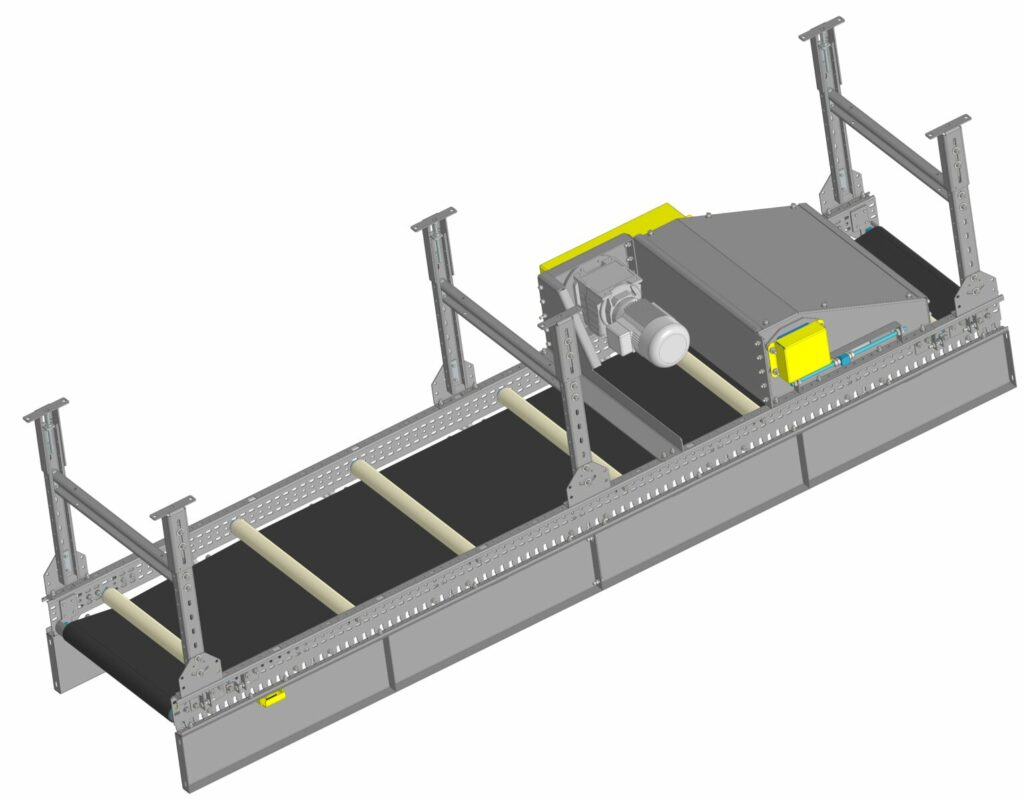

В качестве привода конвейера применяется соосноцилиндрический
мотор-редуктор с частотой вращения на выходном валу 140 об/мин и мощностью
электродвигателя 0.75 кВт, 1400 об/мин. Мотор-редуктор монтируется консольно
при помощи выходного фланца диаметром 160 мм. Размеры выходного вала
мотор-редуктор: диаметр 25 мм; длина 50 мм.
В качестве ленты использовать конвейерную ленту Yaroslavl, двухслойная, PVC,
матовая, толщина 2 мм, цвет черный.
Метизы применяемые в болтовых соединениях с цинковым покрытием.
Класс прочности болтов не ниже 8,8.
Класс прочности гаек не ниже 8.
Покрытие конвейера - порошковая краска, RAL указан в ведомости компонентов.


Сообщить о проблеме
Дата
30.01.2025
Язык
Русский
Состав
Модель конвейера в STP и бонусы(сборочный чертёж в PDF, вся деталировка в PDF, ведомость комплектующих в PDF, раскрой деталей в DXF)
Софт
STEP / IGES 20
Содержимое архива
  • Опора конвейера
    • STEP модель
      • ОКВ 001 Опора конвейера 30.05.2024.STEP
    • PDF чертежи
      • ОКВ 001 Опора конвейера.pdf
      • ОКВ 001-00.00.000 СБ Опора.pdf
      • ОКВ 001-00.00.001 Швеллер.pdf
      • ОКВ 001-00.00.002 Соединитель рамы и опор.pdf
      • ОКВ 001-00.00.003 Платик фиксирующий.pdf
      • ОКВ 001-00.00.004 Фиксатор поперечены.pdf
      • ОКВ 001-00.00.005 Распорка.pdf
      • ОКВ 001-00.00.006 Регулировка высоты.pdf
      • ОКВ 001-00.00.007 Заделка.pdf
      • ОКВ 001-01.00.000 СБ Шпилька.pdf
    • DXF листовой раскрой
      • ОКВ 001-00.00.001 Швеллер.DXF
      • ОКВ 001-00.00.002 Соединитель рамы и опор.DXF
      • ОКВ 001-00.00.003 Платик фиксирующий.DXF
      • ОКВ 001-00.00.004 Фиксатор поперечены.DXF
      • ОКВ 001-00.00.005 Распорка.DXF
      • ОКВ 001-00.00.006 Регулировка высоты.DXF
      • ОКВ 001-00.00.007 Заделка.DXF
  • Вал приводной
    • STEP модель
      • ВПЛ 001-00.00.000 СБ Вал приводной ЛК.stp
    • PDF чертежи
      • ВПЛ 001-00.00.000 СБ Вал приводной ЛК.pdf
      • ВПЛ 001-01.00.000 СБ Вал приводной ЛК обработка.pdf
      • ВПЛ 001-01.00.001 Корпус.pdf
      • ВПЛ 001-01.01.000 СБ Полуось приводная с фланцем.pdf
      • ВПЛ 001-01.01.001 Фланец приводного вала ЛК.pdf
      • ВПЛ 001-01.01.002 Полуось приводного вала ЛК Тип 1.pdf
      • ВПЛ 001-01.02.000 СБ Полуось ответная с фланцем.pdf
      • ВПЛ 001-01.02.001 Полуось приводного вала ЛК Тип 2.pdf
      • ВПЛ 001-Вал приводной ЛК.pdf
  • Вал натяжной
    • STEP модель
      • ВНЛ 001-00.00.000 СБ Вал натяжной ЛК.stp
    • PDF чертежи
      • ВНЛ 001-00.00.000 СБ Вал натяжной ЛК.pdf
      • ВНЛ 001-00.00.001 Корпус.pdf
      • ВНЛ 001-00.00.002 Ось.pdf
      • ВНЛ 001-00.00.003 Заглушка.pdf
      • ВНЛ 001-Вал натяжной ЛК.pdf
  • Вал внешний
    • STEP модель
      • ВВЛ 001-00.00.000 СБ Вал внешний ЛК.stp
    • PDF чертежи
      • ВВЛ 001-00.00.000 СБ Вал внешний ЛК.pdf
      • ВВЛ 001-00.00.001 Корпус.pdf
      • ВВЛ 001-00.00.002 Ось.pdf
      • ВВЛ 001-00.00.003 Заглушка.pdf
      • ВВЛ 001-Вал внешний ЛК.pdf
  • PDF чертежи
    • КПЛ 001 Лента конвейерная.pdf
    • КПЛ 001 Ролик поддержки ЛК.pdf
    • КПЛ 001 Цепь 12В-1.pdf

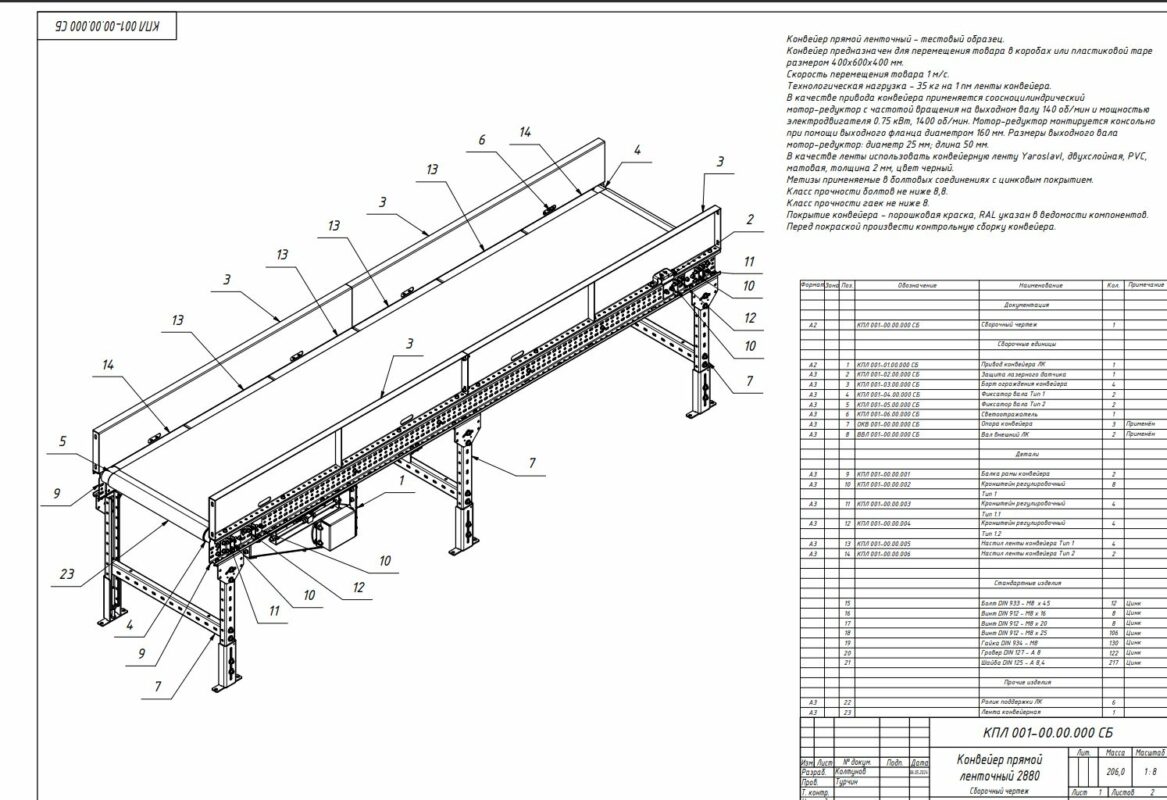

    • КПЛ 001-00.00.000 СБ Конвейер прямой ленточный 2880.pdf
    • КПЛ 001-00.00.001 Балка рамы конвейера.pdf
    • КПЛ 001-00.00.002 Кронштейн регулировочный Тип 1.pdf
    • КПЛ 001-00.00.003 Кронштейн регулировочный Тип 1.1.pdf
    • КПЛ 001-00.00.004 Кронштейн регулировочный Тип 1.2.pdf
    • КПЛ 001-00.00.005 Настил ленты конвейера Тип 1.pdf
    • КПЛ 001-00.00.006 Настил ленты конвейера Тип 2.pdf
    • КПЛ 001-00.00.007 Соединитель конвейеров.pdf
    • КПЛ 001-01.00.000 СБ Привод конвейера ЛК.pdf
    • КПЛ 001-01.00.001 Опора мотор-редуктора.pdf
    • КПЛ 001-01.00.002 Перегородка.pdf
    • КПЛ 001-01.00.003 Косынка мотор-редуктора передняя.pdf
    • КПЛ 001-01.00.004 Рама натяжителя Тип 1.pdf
    • КПЛ 001-01.00.005 Рама натяжителя Тип 2.pdf
    • КПЛ 001-01.00.006 Стенка задняя.pdf
    • КПЛ 001-01.00.007 Крышка привода.pdf
    • КПЛ 001-01.00.008 Крышка Тип 1.pdf
    • КПЛ 001-01.00.009 Крышка Тип 2.pdf
    • КПЛ 001-01.00.010 Шайба упорная.pdf
    • КПЛ 001-01.00.011 Накладка подшипникового узла.pdf
    • КПЛ 001-01.00.012 Шпилька натяжителя.pdf
    • КПЛ 001-01.00.013 Звездочка роликовой цепи1.pdf
    • КПЛ 001-01.00.014 Звездочка роликовой цепи 2.pdf
    • КПЛ 001-01.00.015 Усилитель опоры мотор-редуктора.pdf
    • КПЛ 001-01.01.000 СБ Стенка боковая Тип 1 в сборе.pdf
    • КПЛ 001-01.01.001 Стенка боковая Тип 1.pdf
    • КПЛ 001-01.02.000 СБ Стенка боковая Тип 2 в сборе.pdf
    • КПЛ 001-01.02.001 Стенка боковая Тип 2.pdf
    • КПЛ 001-02.00.000 СБ Защита лазерного датчика.pdf
    • КПЛ 001-02.00.001 Кронштейн датчика.pdf
    • КПЛ 001-02.00.002 Пластина фиксации датчика.pdf
    • КПЛ 001-03.00.000 СБ Борт ограждения конвейера.pdf
    • КПЛ 001-03.00.001 Корпус борта.pdf
    • КПЛ 001-03.00.002 Заглушка борта.pdf
    • КПЛ 001-03.00.003 Ребро борта.pdf
    • КПЛ 001-04.00.000 СБ Фиксатор вала Тип 1.pdf
    • КПЛ 001-04.00.001 Платик фиксатора.pdf
    • КПЛ 001-04.00.002 Обечайка фиксатора Тип 1.pdf
    • КПЛ 001-05.00.000 СБ Фиксатор вала Тип 2.pdf
    • КПЛ 001-05.00.001 Обечайка фиксатора Тип 2.pdf
    • КПЛ 001-06.00.000 СБ Светоотражатель в сборе.pdf
    • КПЛ 001-06.00.001 Кронштейн отражателя.pdf
  • DXF раскрой листовой
    • КПЛ 001-00.00.001 Балка рамы конвейера.dxf
    • КПЛ 001-00.00.002 Кронштейн регулировочный Тип 1.dxf
    • КПЛ 001-00.00.003 Кронштейн регулировочный Тип 1.1.dxf
    • КПЛ 001-00.00.004 Кронштейн регулировочный Тип 1.2.dxf
    • КПЛ 001-00.00.005 Настил ленты конвейера Тип 1.dxf
    • КПЛ 001-00.00.006 Настил ленты конвейера Тип 2.dxf
    • КПЛ 001-00.00.007 Соединитель конвейеров.dxf
    • КПЛ 001-01.00.001 Опора мотор-редуктора.dxf
    • КПЛ 001-01.00.002 Перегородка.dxf
    • КПЛ 001-01.00.003 Косынка мотор-редуктора передняя.dxf
    • КПЛ 001-01.00.004 Рама натяжителя Тип 1.dxf
    • КПЛ 001-01.00.005 Рама натяжителя Тип 2.dxf
    • КПЛ 001-01.00.006 Стенка задняя.dxf
    • КПЛ 001-01.00.007 Крышка привода.dxf
    • КПЛ 001-01.00.008 Крышка Тип 1.dxf
    • КПЛ 001-01.00.009 Крышка Тип 2.dxf
    • КПЛ 001-01.00.010 Шайба упорная.dxf
    • КПЛ 001-01.00.011 Накладка подшипникового узла.dxf
    • КПЛ 001-01.00.015 Усилитель опоры мотор-редуктора.dxf
    • КПЛ 001-01.01.001 Стенка боковая Тип 1.dxf
    • КПЛ 001-01.02.001 Стенка боковая Тип 2.dxf
    • КПЛ 001-02.00.001 Кронштейн датчика.dxf
    • КПЛ 001-02.00.002 Пластина фиксации датчика.dxf
    • КПЛ 001-03.00.001 Корпус борта.dxf
    • КПЛ 001-03.00.002 Заглушка борта.dxf
    • КПЛ 001-03.00.003 Ребро борта.dxf
    • КПЛ 001-04.00.001 Платик фиксатора.dxf
    • КПЛ 001-04.00.002 Обечайка фиксатора Тип 1.dxf
    • КПЛ 001-05.00.001 Обечайка фиксатора Тип 2.dxf
    • КПЛ 001-06.00.001 Кронштейн отражателя.dxf
  • 3. Ведомость
    • Ведомость комплектующих КПЛ 001.pdf
    • Ведомость комплектующих КПЛ 001.xlsx
  • 2. Конвейер step модель
    • 12В-1 Звено внешнее.m3d
    • 12В-1 Звено внутреннее.m3d
    • DIN 125 - A 10,5.m3d
    • DIN 125 - A 13.m3d
    • DIN 125 - A 8,4.m3d
    • DIN 127 - A 10.m3d
    • DIN 127 - A 12.m3d
    • DIN 127 - A 8.m3d
    • DIN 444 - A - M8 x 100 8.m3d
    • DIN 7991 - M8x40.m3d
    • DIN 9021 - 3,2.m3d
    • DIN 9021 - 8,4.m3d
    • DIN 912 - M3 x 0,5 x 20 x 18,75.m3d
    • DIN 912 - M3 x 0,5 x 8 x 6,75.m3d
    • DIN 912 - M8 x 1,25 x 16 x 12,875.m3d
    • DIN 912 - M8 x 1,25 x 20 x 16,875.m3d
    • DIN 912 - M8 x 1,25 x 25 x 21,875.m3d
    • DIN 912 - M8 x 1,25 x 30 x 26,875.m3d
    • DIN 933 - M10 x 25.m3d
    • DIN 933 - M10 x 30.m3d
    • DIN 933 - M10 x 45.m3d
    • DIN 933 - M12 x 28.m3d
    • DIN 933 - M12 x 45.m3d
    • DIN 933 - M8 x 25.m3d
    • DIN 933 - M8 x 45.m3d
    • DIN 934 - M10 x 1,5.m3d
    • DIN 934 - M12 x 1,75.m3d
    • DIN 934 - M8 x 1,25.m3d
    • _M_RD_22_B5_DFU160_H1_10,33_71_B.m3d
    • Балка рамы конвейера 2878.m3d
    • Борт ограждения конвейера.a3d
    • Брусок фиксации перемычки.m3d
    • Вал внешний ЛК.a3d
    • Вал натяжной ЛК.a3d
    • Вал приводной ЛК обработка.a3d
    • Вал приводной ЛК.a3d
    • Заглушка борта.m3d
    • Заглушка внешнего вала ЛК.m3d
    • Заглушка натяжного вала ЛК.m3d
    • Защита лазерного датчика.a3d
    • Звездочка роликовой цепи11.m3d
    • Звездочка роликовой цепи21.m3d
    • Кольцо 52 ГОСТ 13943-86.m3d
    • Кольцо 72 ГОСТ 13943-86.m3d
    • Корпус борта.m3d
    • Косынка мотор-редуктора передняя.m3d
    • КПЛ 001 Конвейер прямой ленточный 2880 27.01.2025.a3d
    • КПЛ 001 Конвейер прямой ленточный 2880 27.01.2025.stp
    • Кронштейн датчика.m3d
    • Кронштейн конвейера поворотный.m3d
    • Кронштейн отражателя.m3d
    • Кронштейн регулировочный Тип 1.1.m3d
    • Кронштейн регулировочный Тип 2.1.m3d
    • Кронштейн регулировочный Тип 2а.m3d
    • Крышка привода.m3d
    • Крышка Тип 1.m3d
    • Крышка Тип 2.m3d
    • Лазерный датчик BJ1M-DDT-P.m3d
    • Лента конвейерная.m3d
    • Накладка подшипникового узла.m3d
    • Обечайка фиксатора Тип 1.m3d
    • Обечайка фиксатора Тип 2.m3d
    • Опора конвейера.a3d
    • Опора мотор-редуктора.m3d
    • Ось внешнего вала ЛК.m3d
    • Ось натяжногого вала ЛК.m3d
    • Перегородка.m3d
    • Пластина фиксации датчика.m3d
    • Платик фиксатора.m3d
    • Платик фиксации Тип 2.m3d
    • Платик фиксации.m3d
    • Подшипник 180505 ГОСТ 8882-75.m3d
    • Подшипник 180507 ГОСТ 8882-75.m3d
    • Подшипниковый узел ucf 207.m3d
    • Полуось ответная с фланцем.a3d
    • Полуось приводная с фланцем.a3d
    • Полуось приводного вала ЛК Тип 1.m3d
    • Полуось приводного вала ЛК Тип 2.m3d
    • Привод конвейера ЛК.a3d
    • Профиль перемычки конвейера.m3d
    • Профиль стойки конвейера.m3d
    • Рама натяжителя Тип 1.m3d
    • Рама натяжителя Тип 2.m3d
    • Ребро борта.m3d
    • Ролик поддержки ЛК.m3d
    • Сапог фиксации стойки.m3d
    • Светоотражатель MS-2A.m3d
    • Светоотражатель в сборе.a3d
    • Склиз ленты конвейера Тип 1.m3d
    • Склиз ленты конвейера Тип 2.m3d
    • Стенка боковая Тип 1 в сборе.a3d
    • Стенка боковая Тип 1.m3d
    • Стенка боковая Тип 2 в сборе.a3d
    • Стенка боковая Тип 2.m3d
    • Стенка задняя.m3d
    • Труба 133x8-604 ГОСТ 8732-78.m3d
    • Труба 63,5x8-544 ГОСТ 8732-78.m3d
    • Труба 83x8-544 ГОСТ 8732-78.m3d
    • Усилитель опоры мотор-редуктора.m3d
    • Фиксатор вала Тип 1.a3d
    • Фиксатор вала Тип 2.a3d
    • Фланец приводного вала ЛК.m3d
    • Футеровка приводного вала ЛК.m3d
    • Шайба упорная.m3d
    • Шпилька натяжителя.m3d
    • Шпилька сапога.m3d
    • Шпонка 10х8х35 ГОСТ 23360-78.m3d
  • КПЛ 001 Конвейер прямой ленточный 2880.pdf
