Проектирование и расчёт ленточного конвейера L=96м

«ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
ДОРОЖНО-ТРАНСПОРТНЫЙ ФАКУЛЬТЕТ
КАФЕДРА СТРОИТЕЛЬНОЙ ТЕХНИКИ И ИНЖЕНЕРНОЙ МЕХАНИКИ ИМЕНИ ПРОФЕССОРА Н.А. УЛЬЯНОВА
Курсовой проект по дисциплине: "Машины непрерывного транспорта"
На тему: "Проектирование и расчёт ленточного конвейера"
Воронеж 2017

Исходные данные:

• Длина конвейера: 96м
• Высота конвейера: 3,6м
• Груз: кокс рядовой
• Крупность: 0-300мм
• Место установки: улица -45...+50
• Тип проектной схемы: в
• Максимальная влажность воздуха: до 88%
• Абразивная пыль в воздухе: -
• Число смен: 3
• Часов в смену: 8
• Часов в сутки: 24
• Дней в году: 332
• Плановая средняя производительность: 86 т/ч
• Плановая максимальная производительность: 120 т/ч
• Расчетный коэффициент рабочего использования конвейера по времени: 0,95
• Коэффициент готовности конвейера: 0,99

Для выданного задания выбираем ленточный конвейер (дли-ной 96 м и высотой подъема наклонного участка 3,6 м) имеющий горизонтально-наклонную раму. На раме в опорах с шариковыми подшипниками установлены приводной и натяжной барабаны. Барабаны охватывает замкнутая в кольцо резинотканевая транспортирующая лента. Рабочая ветвь ленты поддерживается трехроликовыми желобчатыми опорами, установленными на поперечных связях рамы. Нерабочая ветвь ленты опирается на одинарные ролики, оси которых закреплены в продольных профилях рамы. Приводной барабан приводится во вращение через цепную передачу мотор-редуктором. Необходимое сцепление транспортирующей ленты с приводным барабаном достигается натяжением ленты при перемещении барабана винтовым натяжным устройством.

СОДЕРЖАНИЕ

Введение……………………………………………………………………….….….3
Задание…………………………………………………………………………....….4 1. Проектирование и расчёт конвейера…………………………………...….…….5
1.1. Определение физико-механических характери-стик…………………….…….5
1.2. Определение класса использования конвейе-ра…………..……………...…....5
1.3. Определение режима работ………………………………………………..….6
1.4. Характеристика работы…………………………………………………….....6
1.5. Составление проектной схемы конвейера…………………………………….6
1.6. Предварительный выбор скорости и ширины ленты………………………....7
1.7. Выбор типа ленты…………………………………………………………......8
1.8. Выбор роликоопор…...……………………………………………………..…8
1.9. Выбор расстояния между роликоопорами…………….………………………9
1.10. Определение расчётной массовой производительности конвейе-ра…......….10
1.11. Определение линейных нагру-зок………………………..…………..……...10
1.12. Определение ориентировочного тягового усилия на бара-бане……………..11
1.13. Выбор электродвигателя…………………………………………………....11
1.14. Выбор принципиальной схемы привода………………………..…………..12
1.15. Определение тягового фактора бараба-на…………………..…………….....12
1.16. Определение расчетного натяжения лен-ты……...…………………….....…12
1.17. Окончательный выбор лен-ты………….……………………………………13
1.18. Определение параметров барабанов и редукторов………….…….……..…14
1.19. Выбор очистного устройства ленты и бараба-на……………………...…..…16
2. Уточнённый тяговый расчёт конвейера………………………………………..17
3. Проверка выбранного оборудования…………………………………………..20
3.1. Проверка необходимого минимального натяжения лен-ты….……….………20
3.2. Проверка выбор количества прокладок в лен-те………….………………..…20
3.3. Проверка правильности выбора двигателя……………………….………….21
3.4. Проверка условия необходимости установки тормоза………….……...……22
3.5. Выбор натяжного устрой-ства……………………………………………...…22
3.6. Определение радиусов выпуклости и вогнутости участков трассы
конвейера……………………………………………………...……………...24
Список использованной литературы……………………………………………...25
Приложение……………………………………………………..……………….…26

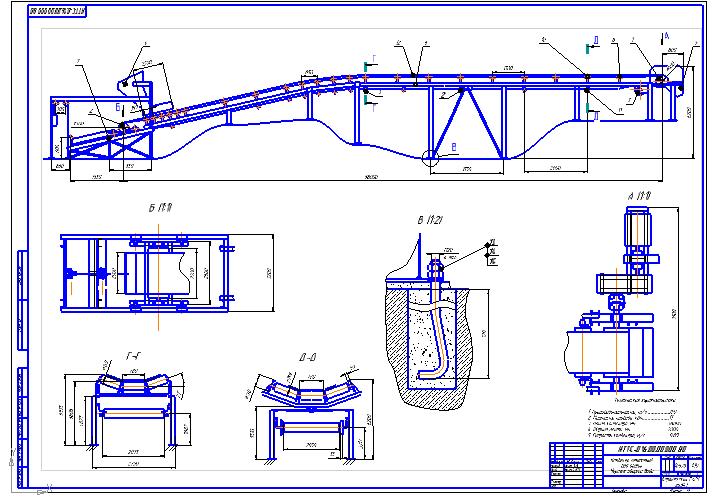

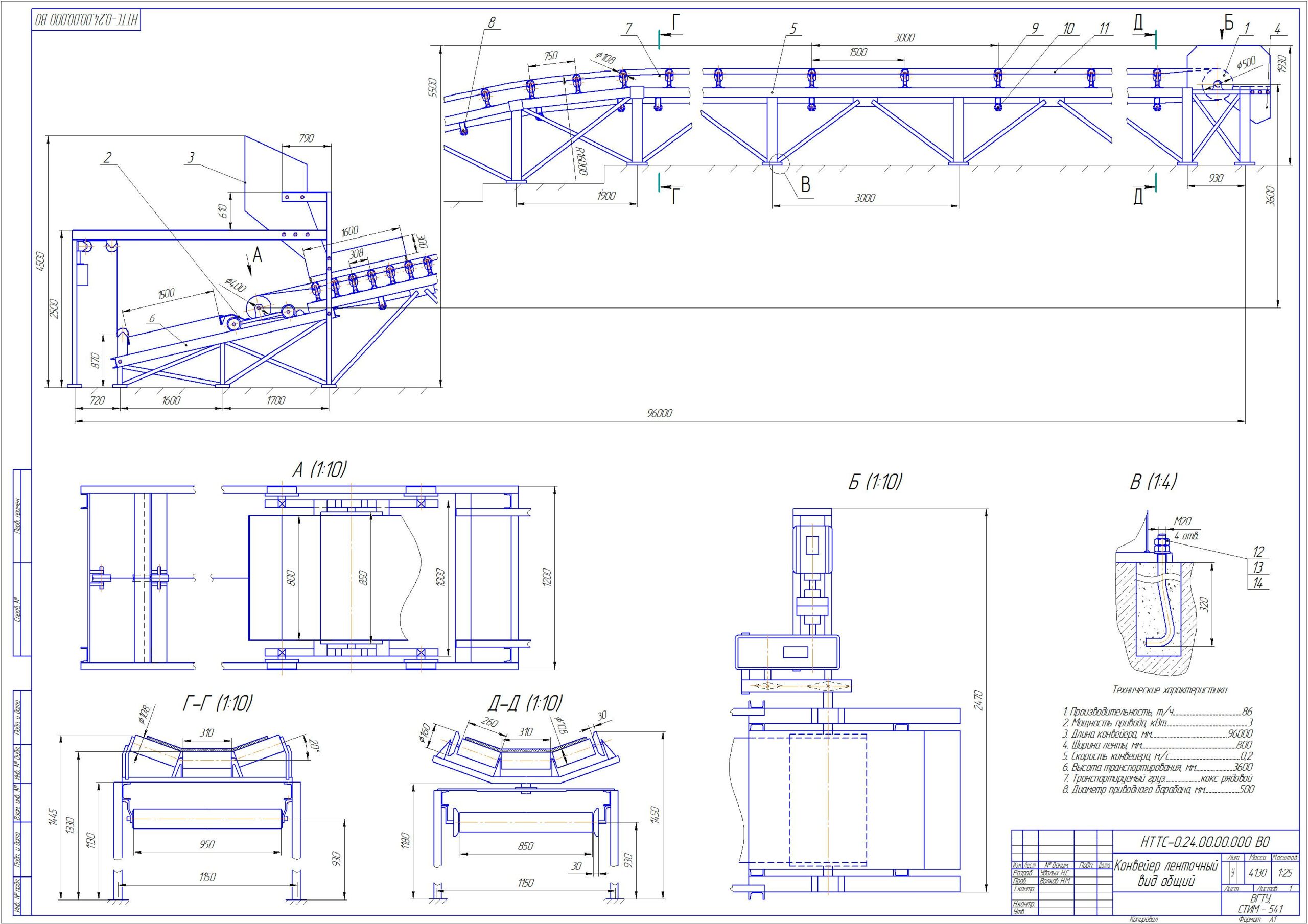

Состав: Конвейер ленточный (ВО), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Конвейеры / Проектирование и расчёт ленточного конвейера L=96м

Просмотр файлов
+Пояснительная записка МНТ.docx
Конвейер ленточный ВО1 (2).cdw
+Спецификация.cdw
