Проектирование ленточного конвейера с расчетом

Сибирский федеральный университет, Инженерно-строительный институт, кафедра Строительных материалов и технологий строительства, дисциплина Механическое оборудование предприятий строительной индустрии, тема: Расчет наклонного ленточного конвейера, год 2015, г.Красноярск

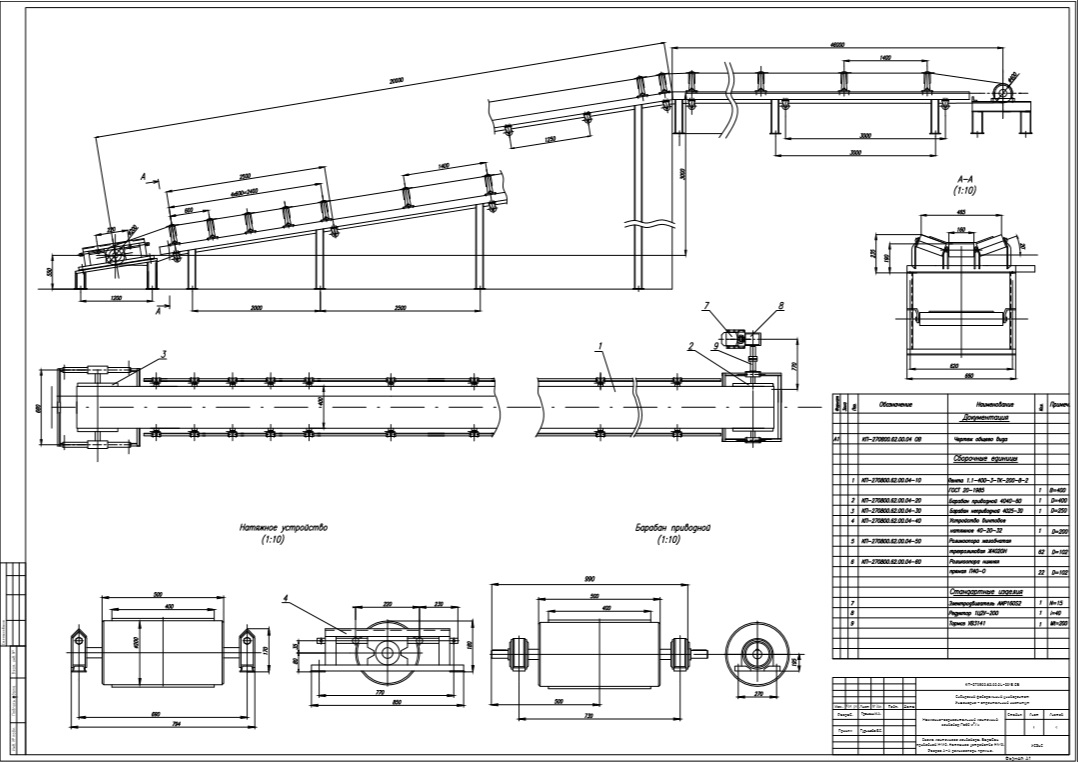

В данном курсовом проекте рассматривается расчет ленточного конвейера. Произведен технологический расчет, тяговый расчет, выбор роликоопор. Графическая часть содержит схему наклонного ленточного конвейера со спецификацией.
курсовой проект содержит 1 лист формата А1 графической части и 25 страниц пояснительной записки.

Исходные данные:
- производительность П = 60 м3/ч = 96,12 т/ч
- длина наклонного участка конвейера L1 = 20м
- длина горизонтального участка конвейера L2 = 46м
- высота подъема груза H = 3м
- транспортируемый материал – песок сухой
- транспортер установлен в закрытом неотапливаемом помещении
- привод – в конце горизонтального участка
- способ разгрузки груза осуществляется через барабан
- угол обхвата лентой приводного барабана α = 210 град.
- футеровка приводного барабана – без футеровки
- форма рабочей ветви ленты конвейера – желобчатая трехроликовая
