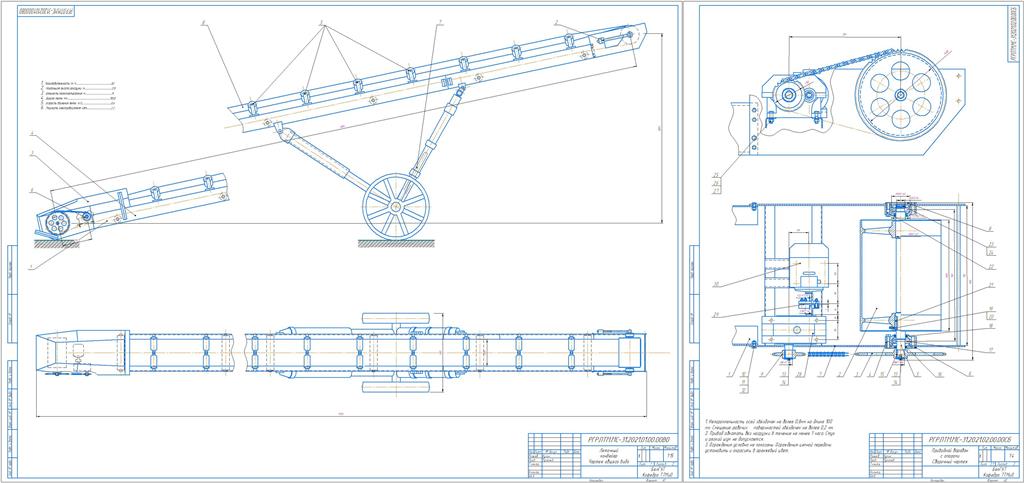

Ленточный конвейер производительность 80т/ч

Белорусский государственный университет транспорта
Кафедра транспортно-технологические машины и оборудование
Расчётно-графическая работа по дисциплине : Подъемно-транспортные установки
На тему: Ленточный конвейер. Производительность 80т/ч
Гомель 2022

Необходимо рассчитать ленточный конвейер для транспортирования груза с объёмной массой 0,49 т/м3 (γ= 0,49 т/м3 прил. 80, ) на расстояние L = 9 м и высоту H = 3,5 м, производительностью Q = 82 т/ч, β = 30о.

В представленной работе рассчитано основные параметры ленточного конвейера, а также параметры приводного барабана.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 3
1 РАСЧЁТ ЛЕНТОЧНОГО ТРАНСПОРТЁРА 4
1.1 Определение параметров ленты транспортёра 4
1.2 Выбор параметров приводного, натяжного и поддерживающих роликов 5
1.3 Определение окружной силы на приводном барабане 6
1.4 Проверка ленты на прочность 7
1.5 Определение параметров приводного и натяжного барабанов
1.6 Расчёт привода 9
2 ВЫБОР МУФТЫ 12
3 РАСЧЁТ ЦЕПНОЙ ПЕРЕДАЧИ 14
3.1 Выбор цепи 14
3.2 Проверка выбранной цепи 15
3.3 Определение числа звеньев цепи 15
4 ПРОЧНОСТНЫЕ РАСЧЁТЫ 17
4.1 Расчёт подшипников 17
4.2 Конструирование звездочек 17
4.3 Расчёт шпоночного соединения вала приводного барабана 18
4.4 Выбор останова 19
5 ОХРАНА ТРУДА 20
СПИСОК ЛИТЕРАТУРЫ 21
