Оренбургский государственный университет
Кафедра машин и аппаратов химических и пищевых производств
Курсовой проект по дисциплине «Подъемно-транспортные устройства»
На тему: "Расчет ленточного конвейера"
Оренбург 2015
Исходные данные:
Сыпучий продукт;
Насыпная плотность груза ρН =840 кг/м3;
Угол естественного откоса β = 24°;
Расчетная производительность Q = 115 т/ч;
Общая длина конвейера l = 65м;
Длина участка А a = 45 м;
Угол наклона участка В α = 6°.
Схема трассы конвейера.
В курсовом проекте проводится расчет конвейера по заданной производительности, типу груза и параметрам трассы. Основную часть всего расчета занимает тяговый расчет, с предварительной разбивкой трассы на участки по видам сопротивлений. По итогам расчета определяются необходимые геометрические параметры ленточного конвейера, габаритные размеры его основных конструктивных элементов – ширина ленты, диаметр приводного и натяжного барабана, выбираются оптимальные редуктор, электродвигатель, муфты и подшипники.

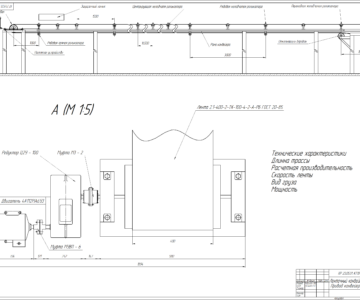

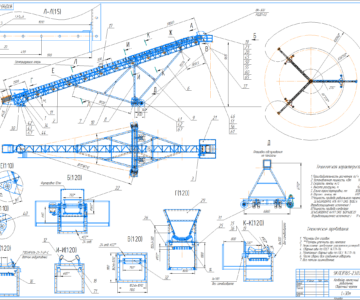

Большое место в проекте уделено конструированию ленточного конвейера на основании проведенных расчетов. Графическая часть содержит общий вид конвейера и сборочный чертеж приводной станции, выполнена на 2 листах формата А1. Пояснительная записка содержит 15 листов и включает в себя титульный лист, задание, аннотацию, содержание, расчет ленточного конвейера, список использованных источников.
Техническая характеристика ленточного кконвейера:
Производительность 115 т/ч
Длина 65 м
Ширина ленты 0,4 м
Скорость движения ленты 3 м/с
Техническая характеристика приводной станции:
Электродвигатель АИР132М6
мощность 7 кВт
частота вращения 960 мин
Редуктор 2Ц2-100Н
передаточное число 6,3
