Конвейер для сборки тракторов МТЗ

Белорусский национальный технический университет
Кафедра СДМ
Дипломный проект
На тему "Конвейер для сборки тракторов МТЗ"
Минск 2013

В дипломном проекте представлена конструкция сборочного грузоведущего конвейера для сборки тракторов МТЗ.
Цель проекта – разработка конструкции грузоведущего конвейера для сборки всех моделей тракторов МТЗ.
В процессе работы проведен анализ существующих конструкций грузоведущих сборочных конвейеров.
Дано техническое обоснование использование данного решения и дано экономическое обоснование применимой конструктивной схемы конвейера.
Произведены технические расчеты и разработаны чертежи сборочных единиц конвейера .

СОДЕРЖАНИЕ

ВВЕДЕНИЕ
1 ОБЗОР ЛИТЕРАТУРНЫХ И ПАТЕНТНЫХ
ИСТОЧНИКОВ ПО ТЕМЕ ДИПЛОМНОГО ПРОЕКТА
2 РАСЧЕТ ОСНОВНЫХ ПАРАМЕТРОВ СБОРОЧНОГО КОНВЕЙЕРА
2.1 РАСЧЕТ СОПРОТИВЛЕНИЯ ДВИЖЕНИЮ НА
РАЗЛИЧНЫХ УЧАСТКАХ КОНВЕЙЕРА И ОПРЕДЕЛЕНИЕ МОЩНОСТИ ПРИВОДА
2.2 РАСЧЕТ КЛИНОРЕМЕННОЙ ПЕРЕДАЧИ
3 РАСЧЕТ ПРЕДОХРАНИТЕЛЬНОГО УСТРОЙСТВА
3.1 ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИПА РАБОТЫ
3.2 РАСЧЕТ ПРЕДОХРАНИТЕЛЬНОГО УСТРОЙСТВА
4 ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ ЗВЕЗДОЧКИ
4.1 НАЗНАЧЕНИЕ И ВЫБОР ЗАГОТОВКИ
4.2 РАЗРАБОТКА МАРШРУТА ОБРАБОТКИ ДЕТАЛИ
4.3 ОПРЕДЕЛЕНИЕ РЕЖИМОВ РЕЗАНИЯ
5 РАСЧЕТ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ
5.1 РАСЧЕТ ЗАТРАТ ПО СРАВНИВАЕМЫМ ВАРИАНТАМ
ТЕХНИЧЕСКИХ РЕШЕНИЙ
5.2 РАСЧЕТ СУММАРНОГО ЭКОНОМИЧЕСКОГО ЭФФЕКТА
6 ОХРАНА ТРУДА
6.1 ТРЕБОВАНИЯ К РАЗМЕЩЕНИЮ КОНВЕЙЕРОВ В ПРОИЗВОДСТВЕННЫХ ЗДАНИЯХ
6.2 ТРЕБОВАНИЯ К СРЕДСТВАМ ЗАЩИТЫ
6.3 ТРЕБОВАНИЯ К КОНСТРУКЦИИ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
ПРИЛОЖЕНИЕ А
ПРИЛОЖЕНИЕ Б
ПРИЛОЖЕНИЕ В

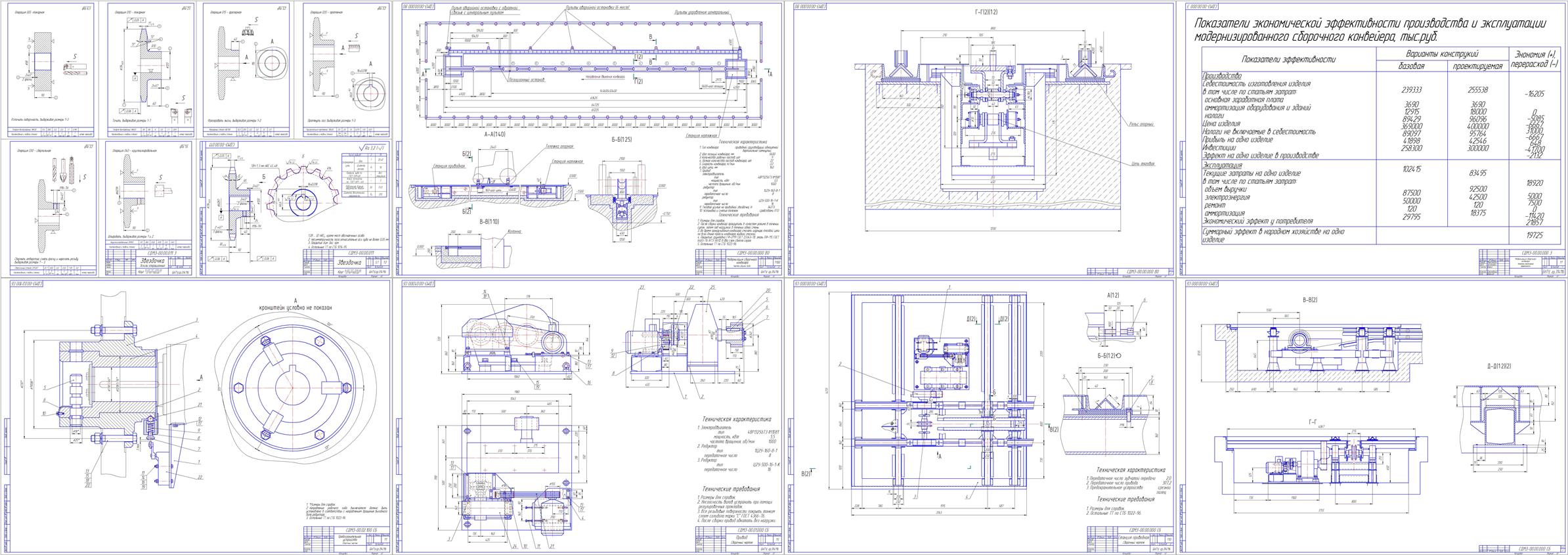

Состав: Общий вид конвейера (ВО); Станция приводная (СБ); Привод (СБ); Предохранительное устройство (СБ); Технология изготовления звездочки (ЭО); Экономическая эффективность (Д1). Язык документа

Софт: КОМПАС-3D 13

Файлы:
Станция приводная.cdw
Реферат.doc
Экономическая эффективность.cdw
Чертеж общего вида.cdw
Технология изготовления.cdw
ПЗ.doc
спецификация-Станция приводная.cdw
Предохранительное устройство.cdw
Привод.cdw
Спецификация-Привод.cdw
Спец.на предохранительное.cdw
