Цепной пластинчатый конвейер

Ярославский государственный технический университет
Кафедра строительных и дорожных машин
Курсовой проект по дисциплине "Машины непрерывного транспорта"
На тему "Цепной конвейер"
Ярославль 2017

Содержание

Введение 5
1. Обзор существующих конструкций
6
2. Описание разработанной конструкции. 14
3. Общий расчёт конвейера 17
4. Загрузочная станция конвейера 31
5. Разгрузочная станция конвейера 32
Заключение 33
Список используемых источников 34
Приложения 35

Исходные данные
Производительность конвейера - Q = 352 шт/ч;
Перемещаемый груз - отливки;
Габаритные размеры груза - lхbхh = 550х1100х300 мм;
Масса груза, кг - m = 941+129 поддон;
Длина трассы - L = 46 м.
Скорость конвейера - v=0,18 м/сек

В данной работе рассматриваемая конвейер цепной пластинчатый горизонтальный общей длиной 46м с настилом шириной 0,65м и пластинчатой втулочно-катковой цепью М315-2-200 с разрушающей нагрузкой 315 кН. предназначен для транспортирования тяжелых грузов, в частности отливки, руды и других материалов,

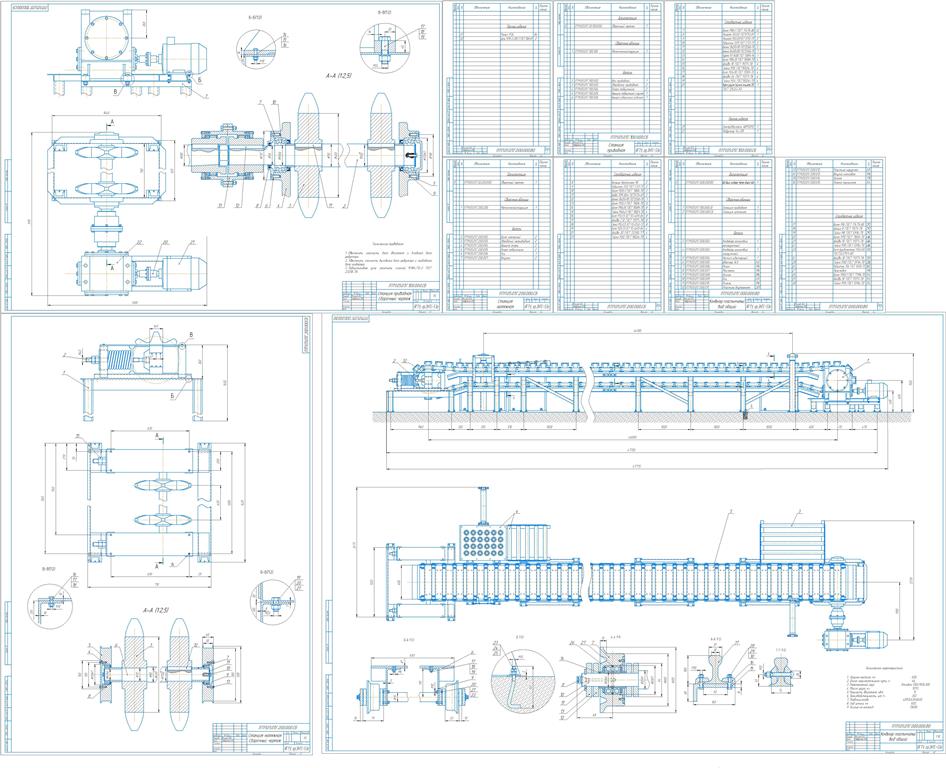

Графическая часть содержит Общий вид конвейера (СБ), натяжная станция (СБ), приводная станция (СБ), спецификация.

Состав: Конвейер (ВО), Натяжная станция (СБ), Приводная станция (СБ), реферат, ПЗ, Спецификация Язык документа

Софт: КОМПАС-3D 17.1

Просмотр файлов
Спецификация натяжная станция.spw
Спецификация общий вид.spw
Спецификация приводная станция.spw
реферат.docx
МНТ записка ред 222.docx
Натяжная станция СБ 1.cdw
Общий вид СБ.cdw
Приводная станция СБ.cdw
