Цепной подвесной конвейер

Воронежский Государственный Университет Инженерных Технологий
Техническая механика
Подъемно-транспортные установки
Проектирование цепного подвесного конвейера
2013

Спроектировать цепной подвесной грузонесущий конвейер производительностью Q = 95 т/ч, длинной конвейера (по периметру) L = 130 м, скоростью движения цепи ϑ = 0,36 м/с, массой штучного груза m = 25 кг и режимом работы ВЛ

Состав: звездочка, натяжная станция, приводная станция, ролики Язык документа

Софт: КОМПАС-3D 14

Файлы:
ПТУ/
ПТУ/Спецификации/
ПТУ/Спецификации/Рама привода. _ КР-02068108-ПТУ-260602-14.3-2013.00.007.СБ.cdw
ПТУ/Спецификации/Конвейер цепной подвесной _ ФТК-00.00.000.cdw
ПТУ/Спецификации/Подвеска/
ПТУ/Спецификации/Подвеска/Спецификация. Подвеска1.cdw
ПТУ/Спецификации/Подвеска/Спецификация. Подвеска2.cdw
ПТУ/Спецификации/Натяжная станция/
ПТУ/Спецификации/Натяжная станция/Спецификация. Натяжная станция1.cdw
ПТУ/Деталировка/
ПТУ/Деталировка/Звездочка.cdw
ПТУ/Деталировка/Ось.cdw
ПТУ/Деталировка/Рама привода.cdw
ПТУ/Деталировка/Ролик.cdw
ПТУ/Деталировка/Ось колеса (1).cdw
ПТУ/Чертежи/

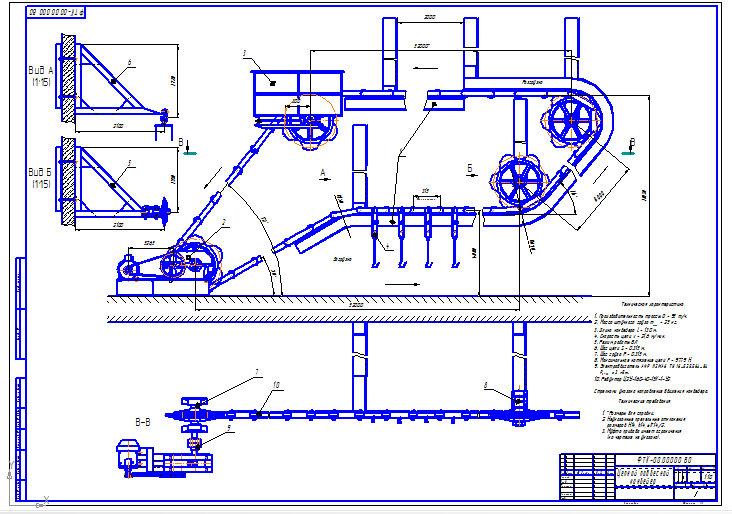

ПТУ/Чертежи/Конвейер.cdw
ПТУ/Чертежи/Натяжная станция.cdw
ПТУ/Чертежи/Подвеска.cdw
ПТУ/Пояснительная записка.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Max922014
Дата: 2014-04-01
Просмотры: 9139
4 комментария
    1
    Пользователь

    Благодарю за чертежи

    2

    чертеж выполнен неверно, трасса должна быть расположена горизонтально. К тому же пропорции неверные, судя по чертежу диаметр звездочки должна быть 4 метра???

      3

      Почему Вы так решили? Это же подвесной вариант. Большие колеса на чертеже r300.

        4

        Подвесной конвейер у него крюки вниз, я в данный момент 3д модель такого же конвейера делаю, а на чертеже у него трасса конвейера выполненная двутавровой балкой должна быть длиной 120 м по заданию или около того, но по сравнению с трассой звездочки у него будто гигантские, хоть и размер указан выноской будто меньше, но просто они не пропорциональны длине самого конвейера.
