Проектирование привода подвесного цепного конвейера

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТРАНСПОРТА
Кафедра «Детали машин, путевые и строительные машины»
ПО ДИСЦИПЛИНЕ «ДЕТАЛИ МАШИН И ОСНОВЫ КОНСТРУИРОВАНИЯ»
тема : ПРОЕКТИРОВАНИЕ ПРИВОДА ПОДВЕСНОГО ЦЕПНОГО КОНВЕЙЕРА
Гомель 2016

Исходные данные: электродвигатель, муфта, двухступенчатого редуктора, цилиндрической и конической зубчатых передач, звёздочки для тяговой цепи. Окружное усилие на тяговой звездочке Ft = 10,5 кH, окружная скорость ν = 1,1 м/с, шаг тяговой цепи t =40 мм, число зубьев тяговой звездочки z =23. Срок службы конических колес 20000-24000 часов.Срок службы редуктора 30000 часов.
В данной работе рассматривается подвесной конвеер, происходит расчет редуктора, открытой передачи.

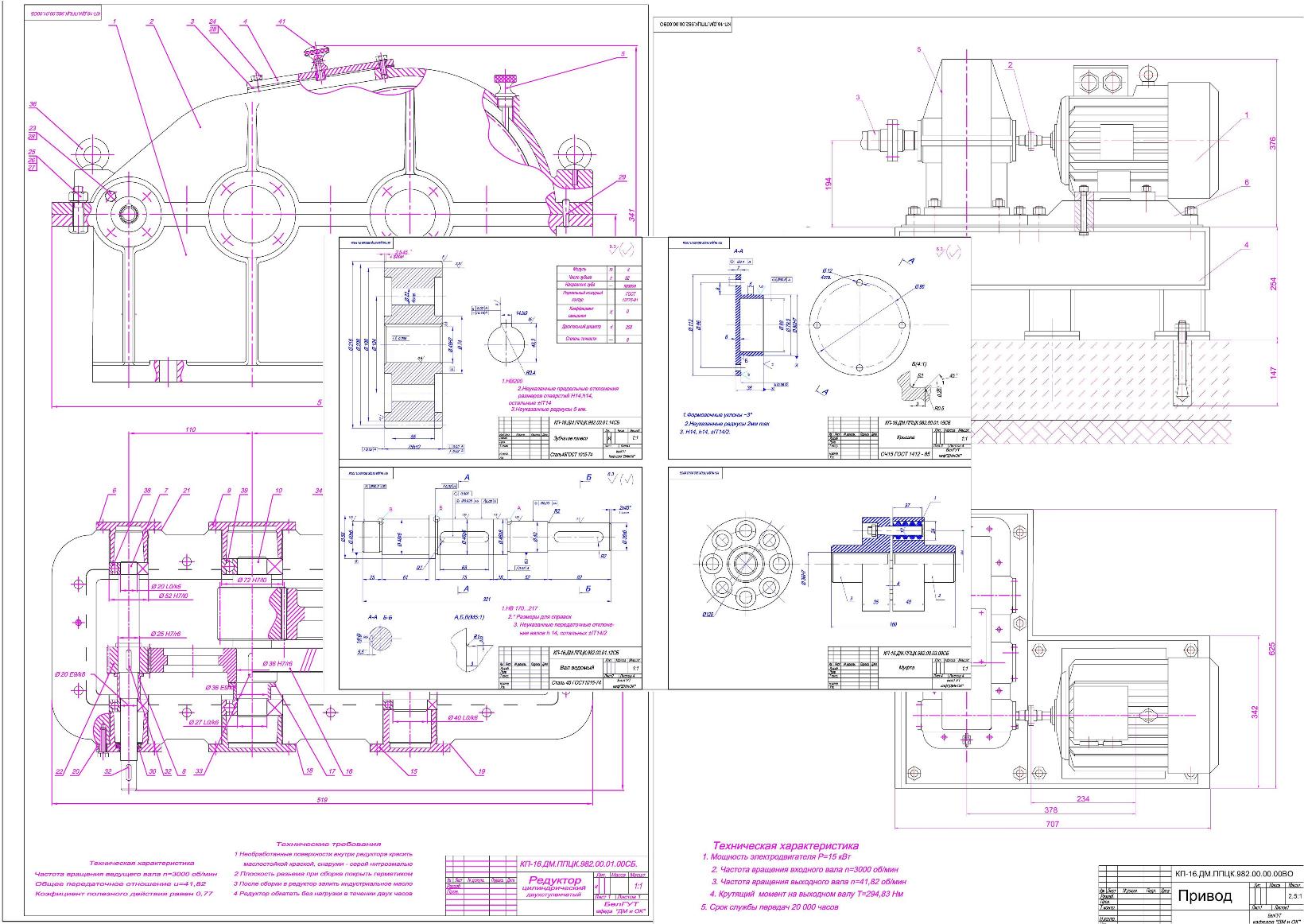

Графическая часть содержит чертежи редуктора, деталировка, привода.
