Проектирование подвесного конвейера

Калужский филиал МГТУ им Баумана
Кафедра "Подъемно-транспортные машины"
Курсовой проект на дисциплине "Машины непрерывного транспорта"
На тему "Проектирование подвесного конвейера"
Калуга 2020

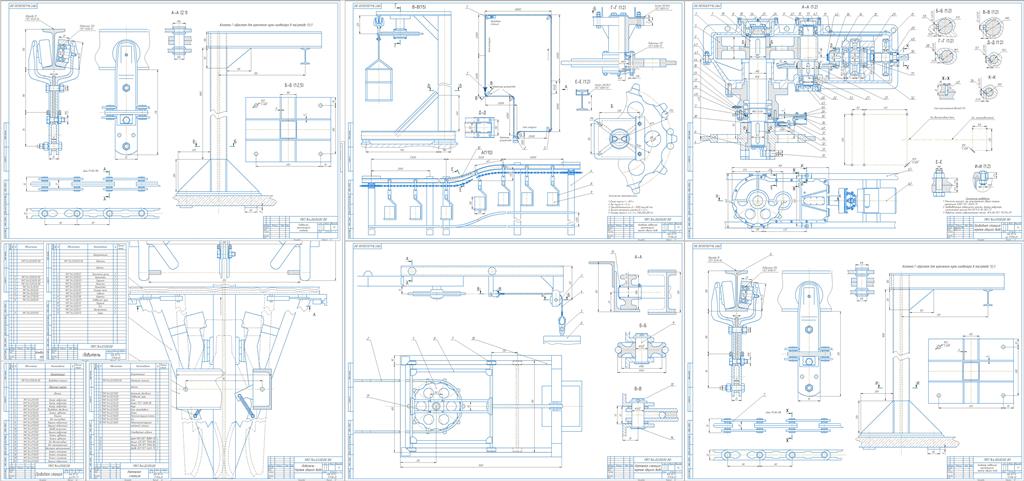

Курсовой проект содержит 5 листов чертежей формата А1, расчётно-пояснительную записку на 35 с., включающую 6 рис., 16 литературных источников, 4 приложения.
ПРОЕКТИРОВАНИЕ ПОДВЕСНОГО ГРУЗОНЕСУЩЕГО КОНВЕЙЕРА .
Производительность конвейера Q = 2000 шт/ч Размеры ящика a x b x h = 200 x 250 x 300 мм. Вес ящика G = 6 кг.
Размеры трассы: H1 = H2 = 4,5 м, l1 = 40 м , l2 = 25 м , l3 = 40 м , l4 = 5 м , l5 = 25 м , l6 = 50 м , l7 = 65 м , l8 = 50 м , l9 = 40 м.

СОДЕРАЖАНИЕ
1.Обобщенный расчет 8
1.1 Выбор цепи 8
1.2 Расчет распределенных масс 9
1.3 Определение минимального и максимального натяжений цепи 10
2. Поверочный расчет. 12
2.1 Выбор коэффициентов сопротивления движению 12
2.2 Сопротивления на характерных участках конвейера. 13
2.3 Уточнённый тяговый расчёт конвейера 14
2.4 Проверка тяговой цепи 16
2.5. Выбор элетродвигателя. 17
2.7. Выбор редуктора 18
3. Расчет элементов конвейера 18
3.1 Расчет геометрических параметров приводной звездочки. 18
3.2 Расчет шпоночных соединений . 21
3.3. Расчёт кареток грузонесущего конвейера 24
3.4 Расчет натяжной станции 28
3.5 Выбор муфты 29
3.6 Проектирование металлоконструкции 30
4. Уровень стандартизации и унификации 30
5. Инновационное решение 31
ЗАКЛЮЧЕНИЕ 33
Список используемой литературы 34
Приложение А 36
Приложение Б 38
Приложение В 42
Приложение Г 45
