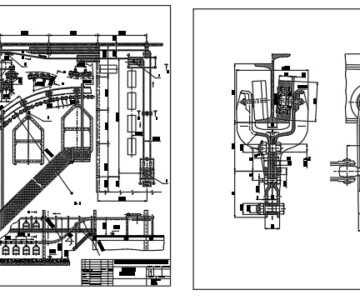

Чертеж подвесного конвейера

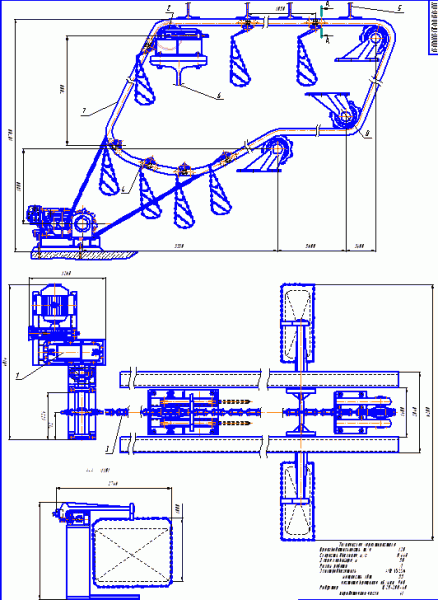

Чертеж подвесного конвейера, который служит для непрерывного транспортирования штучных грузов по замкнутому контуру. При проектировании был использован патент номер 2209168 "КРУТОНАКЛОННЫЙ ЦЕПНОЙ ПОДВЕСНОЙ КОНВЕЙЕР"

Производительность, т/ч 120
Скорость движения, м/с 0,448
Длина конвейера, м 50
Режим работы Л
Электродвигатель АИР 132S6
мощность, кВт 5,5
частота вращения, об/мин
Редуктор Ц2У-200-40
передаточное число 41
