Конвейер ленточный двойной

Конвейер ленточный двойной.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
1. Род тока питающей сети переменный
2. Напряжение,В 380
3. Частота,Гц 50
4. Скорость движения ленты м/мин. 26 и 13
5. Габаритные размеры конвейера, мм
длина 2700
ширина 732
высота 1400
6. Лента конвейерная 1 M6 U0-V5 W
длина, мм 14000
ширина, мм 200

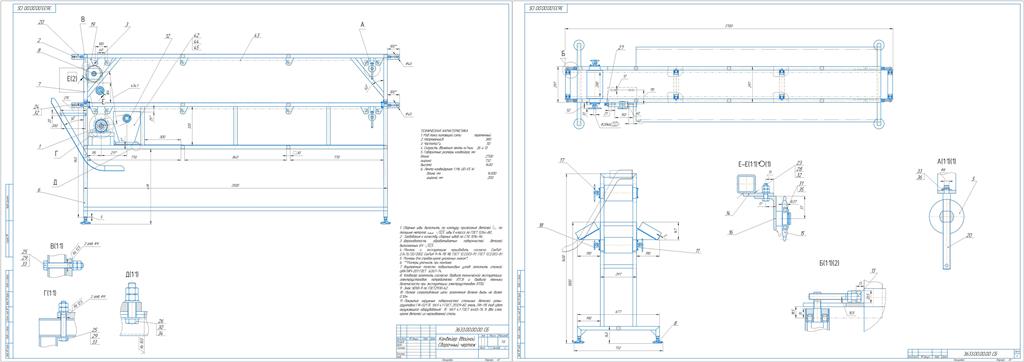

Состав: Сборочный чертеж, Спецификация, Электросхема, Деталировка

Софт: КОМПАС-3D 18
