Транспортер ленточный ТЛ001

Технические характеристики
Тип ТЛ001 ______________________________________________________ приводной, ленточный
Привод ТЛП - червячный мотор-редуктор типа
SITI MU75-40-35-217-1,1-1,17 :
мощность N, кBт ______________________________________________________ 1,1
частота вращения n, об/мин ___________________________________________ 35
крутящий момент М, Нм _______________________________________________ 217
Скорость транспортирования, м/мин ________________________________________________ 15
Максимальная нагрузка, кг/пм _____________________________________________________ 250
Габаритные размеры, (LxBxH), мм _______________________________________ 5785х1170х2935
Масса, кг _______________________________________________________________________ 250
Привод ТЛ001 работает от сети переменного тока с частотой 50 Гц, напряжением 220 В. Потребляемая мощность не более 1,1 кВт.

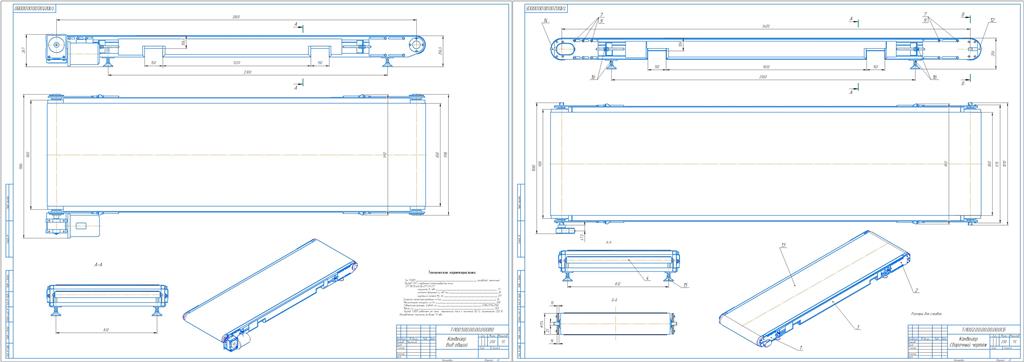

Состав: Сборочный чертёж, ВО, спецификации и еще чертежи

Софт: КОМПАС-3D 13SP2

Файлы:

Тр_р ленточный с МБ/

Тр_р ленточный с МБ/ТЛ002.00.00.00.000СБ Конвейер.cdw

Тр_р ленточный с МБ/ТЛ002.02.00.00.000 Узел натяжной/

Тр_р ленточный с МБ/ТЛ002.02.00.00.000 Узел натяжной/ТЛ002.02.00.00.000СБ Узел натяжной.cdw

Тр_р ленточный с МБ/ТЛ002.02.00.00.000 Узел натяжной/ТЛ002.02.00.00.000 Узел натяжной.spw

Тр_р ленточный с МБ/ТЛ002.02.00.00.000 Узел натяжной/ТЛ002.02.01.00.000 Щека/

Тр_р ленточный с МБ/ТЛ002.02.00.00.000 Узел натяжной/ТЛ002.02.01.00.000 Щека/ТЛ002.01.02.00.000СБ Щека.cdw

Тр_р ленточный с МБ/ТЛ002.02.00.00.000 Узел натяжной/ТЛ002.02.01.00.000 Щека/ТЛ002.02.01.00.000 Щека.spw

Тр_р ленточный с МБ/ТЛ002.02.00.00.000 Узел натяжной/ТЛ002.02.01.00.000 Щека/ТЛ002.02.02.00.000 Щека.cdw

Тр_р ленточный с МБ/ТЛ002.02.00.00.000 Узел натяжной/ТЛ002.02.01.00.000 Щека/ТЛ001.01.02.00.001 Винт.cdw

Тр_р ленточный с МБ/ТЛ001.00.00.00.000ВО Конвейер.cdw

Тр_р ленточный с МБ/ТЛ002.03.00.00.000 Рама/

Тр_р ленточный с МБ/ТЛ002.03.00.00.000 Рама/ТЛ002.03.00.00.000 Рама приводная.spw

Тр_р ленточный с МБ/ТЛ002.03.00.00.000 Рама/ТЛ002.03.00.00.000СБ Рама.cdw

Тр_р ленточный с МБ/ТЛ002.03.00.00.000 Рама/ТЛ001.03.00.00.001 Втулка.cdw

Тр_р ленточный с МБ/ТЛ002.03.00.00.000 Рама/ТЛ001.03.00.00.004 Втулка.cdw

Тр_р ленточный с МБ/ТЛ002.03.00.00.000 Рама/ТЛ002.03.00.00.001 Зашивка.cdw

Тр_р ленточный с МБ/ТЛ002.03.00.00.000 Рама/ТЛ001.03.00.00.005 Заглушка.cdw

Тр_р ленточный с МБ/ТЛ002.03.00.00.000 Рама/ТЛ002.03.00.00.003 Балка.cdw

Тр_р ленточный с МБ/ТЛ002.03.00.00.000 Рама/ТЛ002.03.00.00.004 Балка.cdw

Тр_р ленточный с МБ/ТЛ002.03.00.00.000 Рама/ТЛ001.03.00.00.009 Стойка.cdw

Тр_р ленточный с МБ/ТЛ002.03.00.00.000 Рама/ТЛ001.03.00.00.003 Ребро.cdw

Тр_р ленточный с МБ/ТЛ002.03.00.00.000 Рама/ТЛ001.03.00.00.002 Пластина.cdw

Тр_р ленточный с МБ/ТЛ002.03.00.00.000 Рама/ТЛ002.03.00.00.002 Настил.cdw

Тр_р ленточный с МБ/ТЛ002.03.00.00.000 Рама/ТЛ001.03.00.00.008 Платик.cdw

Тр_р ленточный с МБ/ТЛ002.01.00.00.000 Узел приводной/

Тр_р ленточный с МБ/ТЛ002.01.00.00.000 Узел приводной/ТЛ002.01.01.00.000 Щека/

Тр_р ленточный с МБ/ТЛ002.01.00.00.000 Узел приводной/ТЛ002.01.01.00.000 Щека/ТЛ002.01.01.00.001 Щека.cdw

Тр_р ленточный с МБ/ТЛ002.01.00.00.000 Узел приводной/ТЛ002.01.01.00.000 Щека/ТЛ002.01.01.00.000СБ Щека.cdw

Тр_р ленточный с МБ/ТЛ002.01.00.00.000 Узел приводной/ТЛ002.01.01.00.000 Щека/ТЛ001.01.02.00.001 Винт.cdw

Тр_р ленточный с МБ/ТЛ002.01.00.00.000 Узел приводной/ТЛ002.01.01.00.000 Щека/ТЛ002.01.01.00.000 Щека.spw

Тр_р ленточный с МБ/ТЛ002.01.00.00.000 Узел приводной/ТЛ002.01.00.00.000 Узел приводной.spw

Тр_р ленточный с МБ/ТЛ002.01.00.00.000 Узел приводной/ТЛ002.01.00.00.000СБ Узел приводной.cdw

Тр_р ленточный с МБ/ТЛ002.01.00.00.000 Узел приводной/ТЛ002.01.00.00.001 Скоба.cdw

Тр_р ленточный с МБ/ТЛ001.05.00.00.000 Ролик/

Тр_р ленточный с МБ/ТЛ001.05.00.00.000 Ролик/ТЛ001.05.00.00.002 Ось.cdw

Тр_р ленточный с МБ/ТЛ001.05.00.00.000 Ролик/ТЛ001.05.00.00.001 Гильза.cdw

Тр_р ленточный с МБ/ТЛ001.05.00.00.000 Ролик/ТЛ001.05.00.00.000СБ Ролик.cdw

Тр_р ленточный с МБ/ТЛ001.05.00.00.000 Ролик/ТЛ001.05.00.00.000 Ролик.spw

Тр_р ленточный с МБ/ТЛ002.00.00.00.000 Конвейер.spw
