Транспортер ленточный (металлоконструкция)

331

18804

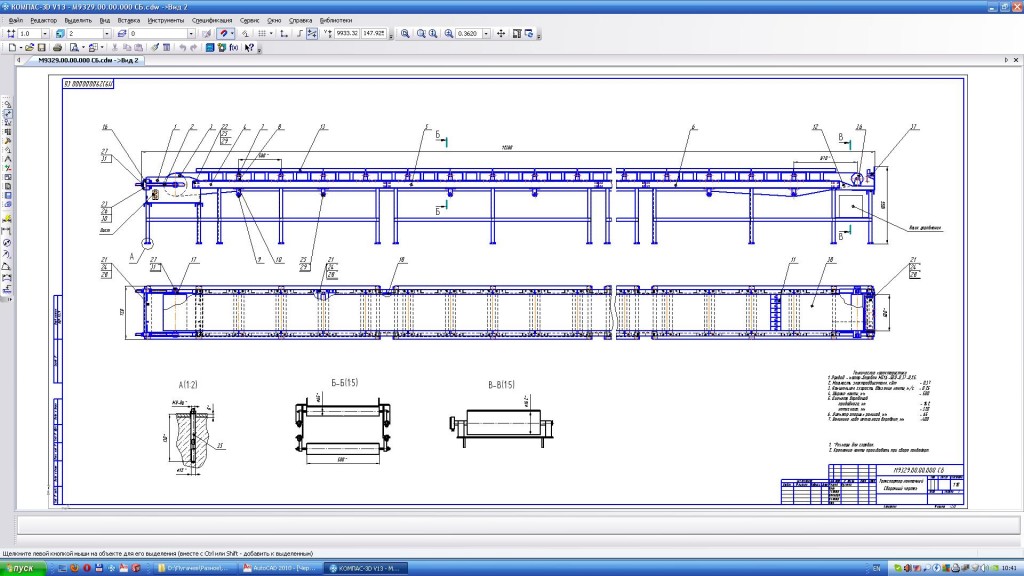

Чертеж Транспортер ленточный (металлоконструкция)

Транспортер ленточный имеет длину 12 метров, служит для межоперационной транспортировки деталей или заготовок от станка к станку.
Технические характеристики:
1. Привод - мотор-барабан МБ1,6-500-0,37-0,25.
2. Мощность электродвигателя, кВт - 0,37
3. Номинальная скорость движения ленты, м/с - 0,25
4. Ширина ленты, мм - 500
5. Диаметр барабанов:
приводного, мм - 162
натяжного, мм - 320
6. Диаметр опорных роликов, мм - 65
7. Величина хода натяжного барабана, мм -400

Конвейер Ленточный Металлоконструкции транспортер

Автор

Антон Пугачев

Дата

21.12.2012

Язык

Русский

Состав

Общий вид,Рама натяжного барабана, Тяга, Барабан натяжной, Первая / Промежуточная / Последняя секция рамы, Роликоопора, Ролики, Рама мотор-барабана, Ограждение ленты (СБ, СП, Детали)
