Конвейер ленточный стационарный для выкрутки гарнисажа шамотного кирпича

1. Конвейер ленточный стационарный для выкрутки гарнисажа шамотного кирпича В-800, L-11,22м
Предназначен для транспортирования гарнисажа шамотного кирпича на расстояние 11,22 м в горизонтальной плоскости, для эксплуатации в условиях УХЛ 3.1 по ГОСТ 15150-69 в интервале температур от 0оС до плюс 45оС при относительной влажности воздуха до 80% при температуре плюс 25С.

2. Технические характеристики:
2.1 Ширина ленты, мм………………………………………………..…....................................................................... 800
2.2 Скорость движения ленты, м/с……………………………………………………………………………………………….. 1.0
2.3 Привод конвейера:
Электродвигатель, тип……………………………..………………………………………………………………………….. 5АИ 132 S4У3
мощность, кВт……………………………………………………………………………………………………………………. 7,6
частота вращения, об/мин…………………………………………………………………………………………………. 1500
Редуктор, тип……………………………..…………………………………………………………………………………………. РМ-350
2.4 Барабан приводной, обозначение…………..…………….………………………………………………………………. 8040-60
диаметр по обечайке, мм…………………………………….…………………………………………………………… 400
2.5 Барабан неприводной натяжной…………………………….……………………………………………………………….. 8040-60
диаметр натяжного барабана, мм………………………….…………………………………………………………. 400
2.6 Масса (без ленты), кг………………………...……..…………………………………………………………………………..

Состав: 3D Сборка

Софт: КОМПАС-3D 19

Файлы:

Каталог
Промышленность
Добывающая, горная промышленность
Конвейер ленточный стационарный для выкрутки гарнисажа шамотного кирпича

Конвейер КЛ8040-60-1/

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Конвейер ленточный.a3d

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Ролик 159х950.m3d

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Борт 1217-2.m3d

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Деталь _ Рама секции привода.m3d

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Борт 1147.m3d

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Рама натяжная.a3d

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Конвейер ленточный КЛ8040-60-11,2 корр.a3d

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Секция натяжная корр.a3d

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Станция приводная корр.a3d

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Рама натяжной секции.m3d

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Борт 900-1.m3d

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Рама натяжной секции.tif

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Опора катковая корр.m3d

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Борт 1217.m3d

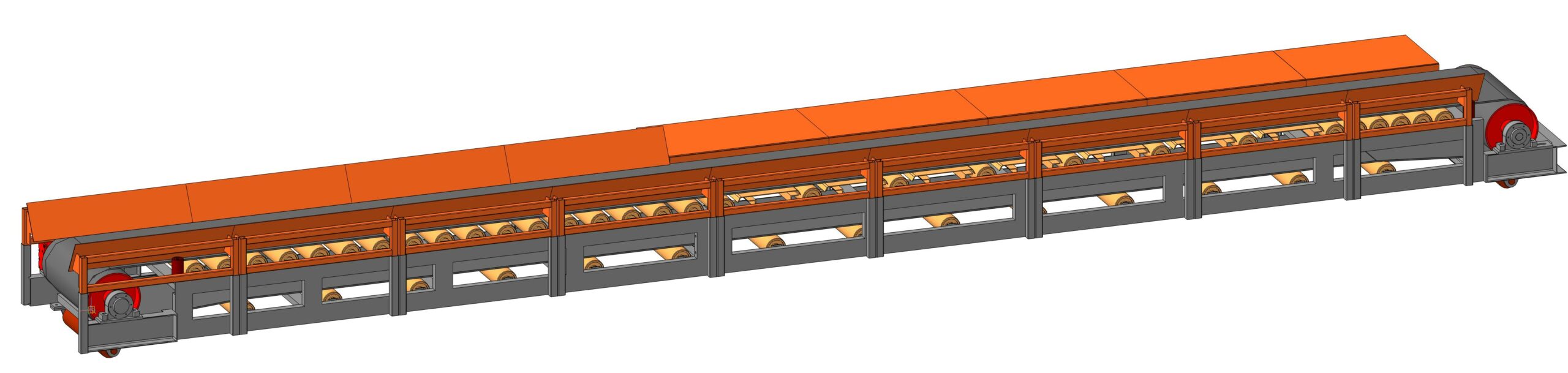

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Конвейер ленточный КЛ8040-60-11,2 корр.jpg

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Борт 1147-1.m3d

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Борт 900.m3d

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Ролик дефлекторный 89.m3d

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Настил.m3d

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Борт 1217-1.m3d

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/3_KA77_T DRS132M4BE11_AL_DH/

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/3_KA77_T DRS132M4BE11_AL_DH/KA77_T DRS132M4BE11_AL_DHbs10ib55x4enuq452je3oiaeAutoCAD R2000 DXF_2.Dxf

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/3_KA77_T DRS132M4BE11_AL_DH/KA77_T DRS132M4BE11_AL_DH_BS10IB55X4ENUQ452JE3OIAE.txt

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/3_KA77_T DRS132M4BE11_AL_DH/KA77_T DRS132M4BE11_AL_DHbs10ib55x4enuq452je3oiae.igs

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/3_KA77_T DRS132M4BE11_AL_DH/KA77_T DRS132M4BE11_AL_DHbs10ib55x4enuq452je3oiae_4_0.m3d

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/3_KA77_T DRS132M4BE11_AL_DH/KA77_T DRS132M4BE11_AL_DHbs10ib55x4enuq452je3oiaeAutoCAD R12 DXF_3D.Dxf

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/3_KA77_T DRS132M4BE11_AL_DH/KA77_T DRS132M4BE11_AL_DHbs10ib55x4enuq452je3oiaeAutoCAD R2000 DXF_3.Dxf

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/3_KA77_T DRS132M4BE11_AL_DH/KA77_T DRS132M4BE11_AL_DHbs10ib55x4enuq452je3oiae_4_0.sat

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/3_KA77_T DRS132M4BE11_AL_DH/KA77_T DRS132M4BE11_AL_DHbs10ib55x4enuq452je3oiae_AP214.stp

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/3_KA77_T DRS132M4BE11_AL_DH/KA77_T DRS132M4BE11_AL_DHbs10ib55x4enuq452je3oiaeAutoCAD R2000 DXF_4.Dxf

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/3_KA77_T DRS132M4BE11_AL_DH/KA77_T DRS132M4BE11_AL_DHbs10ib55x4enuq452je3oiaeAutoCAD R2000 DXF_7.Dxf

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/3_KA77_T DRS132M4BE11_AL_DH/KA77_T DRS132M4BE11_AL_DHbs10ib55x4enuq452je3oiaeAutoCAD R2000 DXF_5.Dxf

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/3_KA77_T DRS132M4BE11_AL_DH/KA77_T DRS132M4BE11_AL_DHbs10ib55x4enuq452je3oiaeAutoCAD R2000 DXF_6.Dxf

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Борт 1217-1.tif

Конвейер КЛ8040-60-1/Конвейер ленточный КЛ8040-60/Лента.m3d

Конвейер КЛ8040-60-1/МУВП/

Конвейер КЛ8040-60-1/МУВП/ПЛ 804060.06.001 Полумуфта редуктора.cdw

Конвейер КЛ8040-60-1/МУВП/ПЛ 804060.06.000 МУВП.cdw

Конвейер КЛ8040-60-1/МУВП/ПЛ 804060.06.003 Палец.cdw

Конвейер КЛ8040-60-1/МУВП/ПЛ 804060.06.002 Полумуфта двигателя.cdw

Конвейер КЛ8040-60-1/МУВП/ПЛ 804060.06.004 Кольцо.cdw

Конвейер КЛ8040-60-1/Муфта КД/

Конвейер КЛ8040-60-1/Муфта КД/ПЛ 804060.09.000 Кожух тихоходной муфты.cdw

Конвейер КЛ8040-60-1/Муфта КД/ПЛ 804060.07.002 Полумуфта барабана.cdw

Конвейер КЛ8040-60-1/Муфта КД/ПЛ 804060.09.002 Стенка.cdw

Конвейер КЛ8040-60-1/Муфта КД/ПЛ 804060.08.000 Кожух быстроходной муфты.cdw

Конвейер КЛ8040-60-1/Муфта КД/ПЛ 804060.07.003 Диск промежуточный.cdw

Конвейер КЛ8040-60-1/Муфта КД/ПЛ 804060.08.002 Стенка.cdw

Конвейер КЛ8040-60-1/Муфта КД/ПЛ 804060.07.000 Муфта кулачково-дисковая.cdw

Конвейер КЛ8040-60-1/Муфта КД/ПЛ 804060.09.003 Подошва.cdw

Конвейер КЛ8040-60-1/Муфта КД/ПЛ 804060.07.001 Полумуфта редуктора.cdw

Конвейер КЛ8040-60-1/Муфта КД/ПЛ 804060.08.001 Стенка.cdw

Конвейер КЛ8040-60-1/Муфта КД/ПЛ 804060.09.001 Стенка.cdw

Конвейер КЛ8040-60-1/Муфта КД/ПЛ 804060.08.003 Подошва.cdw

Конвейер КЛ8040-60-1/Барабаны 8040-60/

Конвейер КЛ8040-60-1/Барабаны 8040-60/Барабан неприводной 8040-60.a3d

Конвейер КЛ8040-60-1/Барабаны 8040-60/Барабан 8040-60.a3d

Конвейер КЛ8040-60-1/Барабаны 8040-60/Крышка глухая 3612.m3d

Конвейер КЛ8040-60-1/Барабаны 8040-60/Ступица 3612-1.m3d

Конвейер КЛ8040-60-1/Барабаны 8040-60/Ступица 3612.m3d

Конвейер КЛ8040-60-1/Барабаны 8040-60/Диск 3612.m3d

Конвейер КЛ8040-60-1/Барабаны 8040-60/Вал 8040-60.m3d

Конвейер КЛ8040-60-1/Барабаны 8040-60/Барабан 8040-60-1170 к.a3d

Конвейер КЛ8040-60-1/Барабаны 8040-60/Корпус 3612.m3d

Конвейер КЛ8040-60-1/Барабаны 8040-60/Барабан приводной 8040-60.a3d

Конвейер КЛ8040-60-1/Барабаны 8040-60/Крышка сквозная 3612-1.m3d

Конвейер КЛ8040-60-1/Барабаны 8040-60/Обечайка 8040-60.m3d

Конвейер КЛ8040-60-1/Барабаны 8040-60/Корпус подш. 3612.a3d

Конвейер КЛ8040-60-1/Барабаны 8040-60/Корпус подш. 3612-1.a3d

Конвейер КЛ8040-60-1/Барабаны 8040-60/Барабан 8040-60-01.a3d

Конвейер КЛ8040-60-1/Барабаны 8040-60/Крышка сквозная 3612.m3d

Конвейер КЛ8040-60-1/Барабаны 8040-60/Барабан 8040-60-1170.a3d

Конвейер КЛ8040-60-1/Барабаны 8040-60/Вал 8040-60-01.m3d

Конвейер КЛ8040-60-1/Барабаны 8040-60/Ось 8040-60.m3d
