Конвейер ленточный стационарный

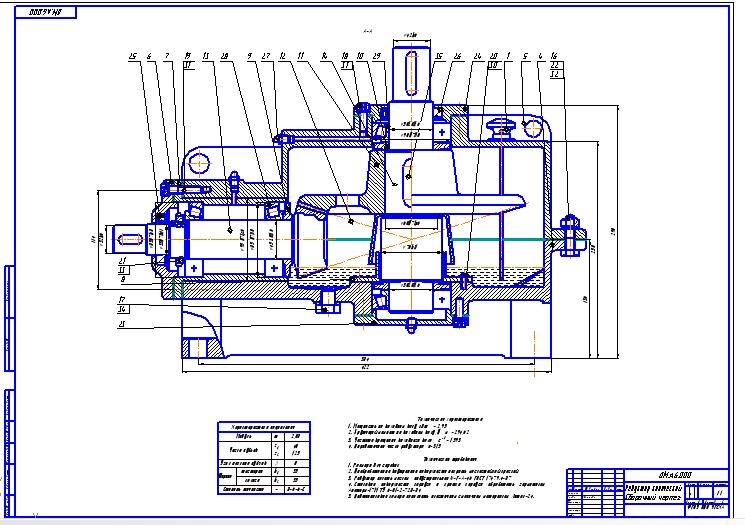

Пояснительная записка,чертеж конвейера , привода, редуктора и спецификация редуктора, конвейера, привода.

Задание: Спроектировать стационарный ленточный конвейер и приводную станцию, состоящую из электродвигателя, цепной передачи, конического редуктора и упругой втулочно-пальцевой муфты, соединяющей вал электродвигателя с валом редуктора.

Состав: Сборочный чертеж(СБ), Вид общий (ВО), Спецификация, ПЗ Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Детали машин / Конвейер ленточный стационарный

Просмотр файлов
а 6\~$дуктор 2.cd~
а 6\~$дуктор1.cd~
а 6\записка.docx
а 6\конвейер.cdw
а 6\привод.cdw
а 6\редуктор 2.cdw
а 6\редуктор1.cdw
а 6\спецификация
а 6\спецификация Конвейер 1.cdw
а 6\спецификация Конвейер 2.cdw
а 6\спецификация привод 1.cdw
а 6\спецификация привод 2.cdw
