Конвейер скребковый СПЦ 230 с гидроприводом
Конвейер скребковый СПЦ 230 с гидроприводом. Данный конвейер представляет собой транспортирующее устройство непрерывного действия, в котором перемещение насыпных грузов (пшеницы и др.) осуществляется по неподвижному желобу - рештаку, с помощью скребков, закрепленных на одной тяговой цепи и погруженных в слой насыпного груза. Особенностью данного конвейера является, то что для привода тяговой цепи использован гидромотор Compact Ca 50, а в качестве привода заслонок бункера использован гидроцилиндр.
Техническая характеристика конвейера:
1. Перемещаемый груз: пшеница и др.
2. Скорость конвейера, м/с 0,9
3. Производительность, т/ч 1000
4. Ширина настила, мм 1100
5, Тяговый орган скребковая цепь
6. Тип привода гидравлический
7. Тип гидромотора Compact Ca 50
8. Рабочий объем, м/об 3,14х10
9. Крутящий момент, Н · м 17500
10. Номинальная скорость вращения, об/мин 200
11. Максимальная скорость вращения, об/мин 280
12. Максимальное давление, МПа 35
13. Привод заслонок бункера гидроцилиндр 1.10.1.У-50х22х250

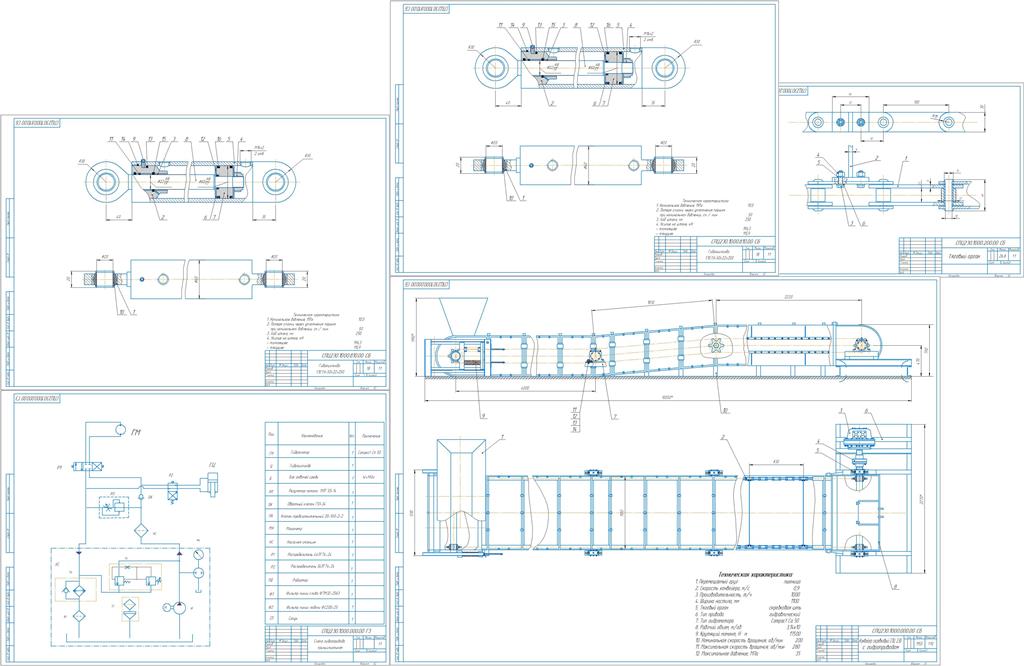

Состав: Конвейер скребковый (СБ), Спецификация (1 лист), Бункер загрузочный (СБ), Спецификация (2 листа), Гидроцилиндр (СБ), Спецификация (1 лист), Тяговый орган (СБ), Спецификация (1 лист), Схема гидропривода принципиальная (1 лист).
Софт: КОМПАС-3D 11
