Проектирование скребкового конвейера 15м пшеница

Набережночелнинский институт К(П)ФУ
Кафедра высокоэнергетических процессов и агрегатов
Курсовой проект по дисциплине "Подъемно-транспортные установки"
На тему: "Проектирование скребкового конвейера"
Набережные Челны 2014

В данном проекте рассчитывается скребковый конвейер. ПЗ содержит в себе:
1. Введение
1.1 Устройство и основные элементы скребковых конвейеров
2. Предварительный расчет
2.1 Определение основных параметров скребковых конвейеров
2.2 Тяговый расчет

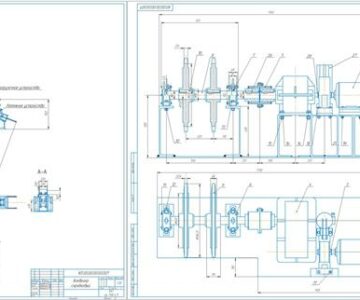

3. Расчет приводной станции
4. Расчет натяжной станции
5. Расчет вала и подбор подшипников
Список литературы

Курсовой проект включает в себя 1 лист формата А1, 29 страниц пояснительной записки, спецификацию.

Исходные данные:
1. Средняя массовая производительность Qср = 1200 т/см;
2. Максимальная производительность Qmax = 1400 т/см;
3. Длина трассы L = 15 м;
4. Продолжительность смены Т = 7 ч (2 смены);
5. Коэффициент неравномерности Кн = 1,3;
6. Материал - пшеница.

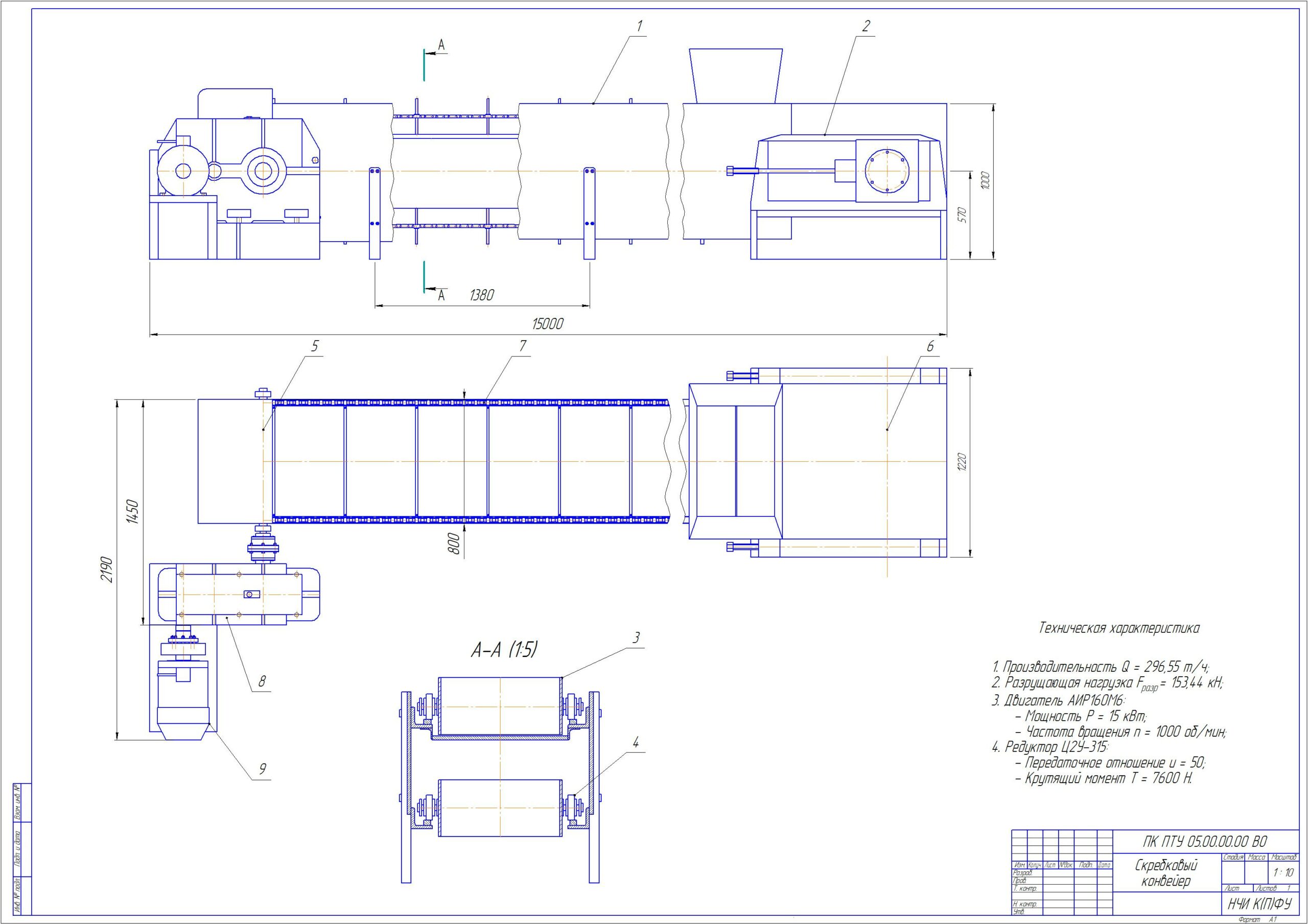

Техническая характеристика
1. Производительность Q = 296,55 т/ч;
2. Разрущающая нагрузка F= 153,44 кН;
3. Двигатель АИР160М6:
- Мощность P = 15 кВт;
- Частота вращения n = 1000 об/мин;
4. Редуктор Ц2У-315:
- Передаточное отношение и = 50;
- Крутящий момент Т = 7600 Н.
