Конвейер цепной для труб ПВХ

Конвейер цепной 12-ти метровый . Предназначен для перемещения труб ПВХ диаметром от 250 до 800 мм. Скорость 0,25 м/c.

Технические характеристики
1. Скорость движения , м/с 0,25
2. Цепь, тип ТРД-38-4600-3-10-12
3. Мотор- редуктор, тип BOX 090 i-60
4. Электродвигатель:
- мощность, квт 1,5
- частота вращения, об/мин 1400
5. Кол-во ложе-мест , шт 13+13

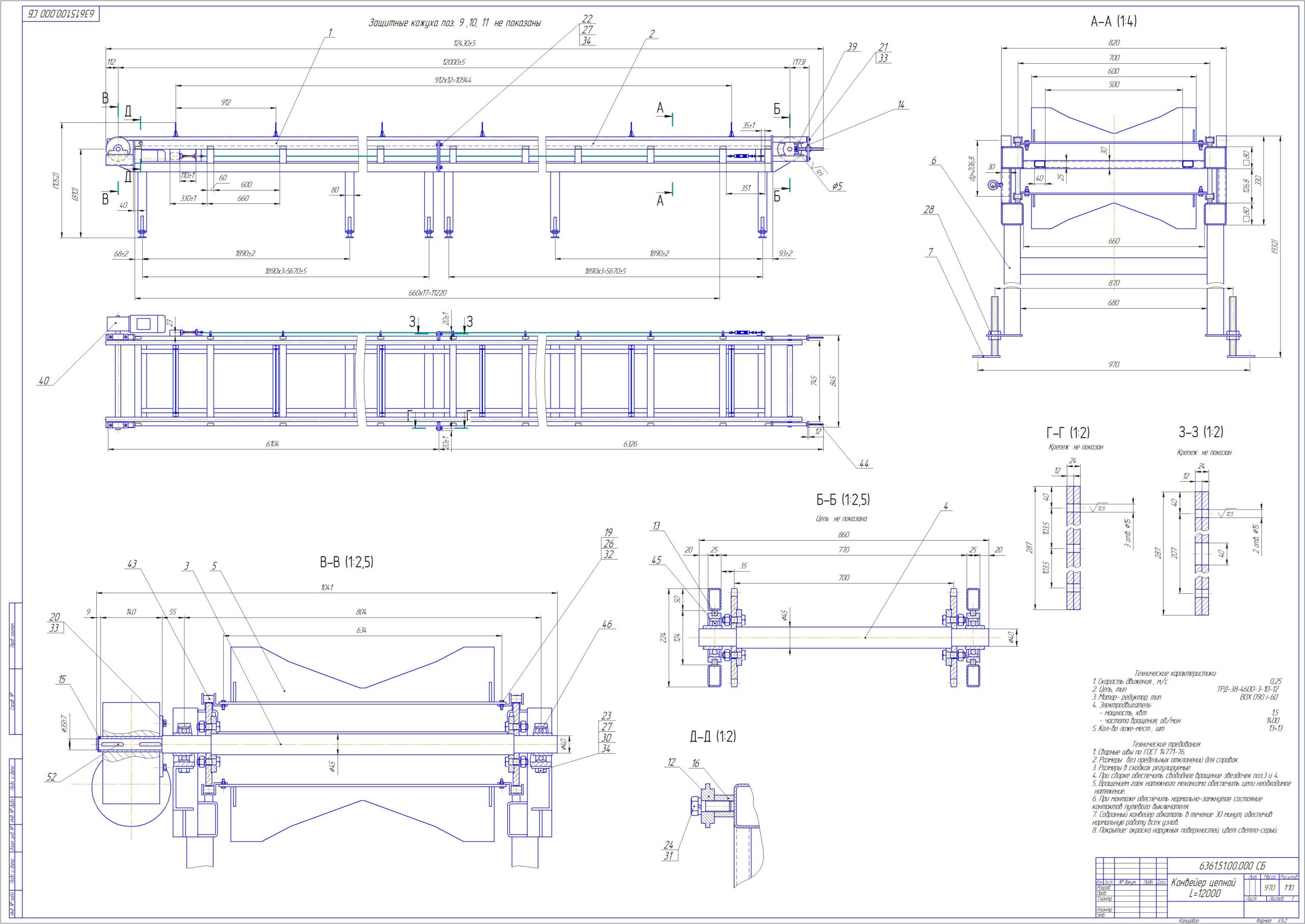

Состав: Сборочный чертеж (СБ), Схема аварийного выключения, Сборочные единицы (Рама передняя , рама задняя, звездочка приводная, звездочка обводная, ложемент, стойка, опора, толкатель, кожух-1, кожух-2) , Деталировка ( направляющая, планка, кольцо, бонка, пластина, уголок), Спецификация.

Софт: КОМПАС-3D 10 SP2

Файлы:

Цепной конвейер 6361.51.00.000 СБ/

Цепной конвейер 6361.51.00.000 СБ/Уголок 6361.37.00.007.cdw

Цепной конвейер 6361.51.00.000 СБ/Пластина 6361.37.00.006.cdw

Цепной конвейер 6361.51.00.000 СБ/Направляющая 6361.37.00.002.cdw

Цепной конвейер 6361.51.00.000 СБ/Стойка 6361.51.06.000/

Цепной конвейер 6361.51.00.000 СБ/Стойка 6361.51.06.000/Спецификация 6361.51.06.000 Стойка.frw

Цепной конвейер 6361.51.00.000 СБ/Стойка 6361.51.06.000/Плита 6361.37.06.001.cdw

Цепной конвейер 6361.51.00.000 СБ/Стойка 6361.51.06.000/Стойка 6361.51.06.000 СБ.cdw

Цепной конвейер 6361.51.00.000 СБ/Спецификация ( 3 лист ) 6361.51.00.000 Конвейер цепной.frw

Цепной конвейер 6361.51.00.000 СБ/Конвейер цепной 6361.51.00.000 СБ.cdw

Цепной конвейер 6361.51.00.000 СБ/Кожух 6361.37.10.000/

Цепной конвейер 6361.51.00.000 СБ/Кожух 6361.37.10.000/Спецификация 6361.37.10.000 Кожух.frw

Цепной конвейер 6361.51.00.000 СБ/Кожух 6361.37.10.000/Кожух 6361.37.10.000 СБ.cdw

Цепной конвейер 6361.51.00.000 СБ/Кожух 6361.37.10.000/Закрытие 6361.37.09.001.cdw

Цепной конвейер 6361.51.00.000 СБ/Кожух 6361.37.10.000/Стенка 6361.37.10.002.cdw

Цепной конвейер 6361.51.00.000 СБ/Спецификация 6361.51.00.000СБ Конвейер цепной.frw

Цепной конвейер 6361.51.00.000 СБ/Планка 6361.37.00.003.cdw

Цепной конвейер 6361.51.00.000 СБ/Кольцо 6361.37.00.004.cdw

Цепной конвейер 6361.51.00.000 СБ/Рама задняя 6361.51.02.000/

Цепной конвейер 6361.51.00.000 СБ/Рама задняя 6361.51.02.000/Рама задняя 6361.51.02.000 СБ.cdw

Цепной конвейер 6361.51.00.000 СБ/Рама задняя 6361.51.02.000/Спецификация 6361.51.02.000 СБ Рама задная(1).frw

Цепной конвейер 6361.51.00.000 СБ/Рама задняя 6361.51.02.000/Платик 6361.37.02.002.cdw

Цепной конвейер 6361.51.00.000 СБ/Рама задняя 6361.51.02.000/Спецификация 6361.51.02.000 CБ Рама задная (2).frw

Цепной конвейер 6361.51.00.000 СБ/Рама задняя 6361.51.02.000/Труба 6361.37.01.004.cdw

Цепной конвейер 6361.51.00.000 СБ/Рама задняя 6361.51.02.000/Ребро 6361.37.02.001.cdw

Цепной конвейер 6361.51.00.000 СБ/Рама задняя 6361.51.02.000/Пластина 6361.37.01.003.cdw

Цепной конвейер 6361.51.00.000 СБ/Рама задняя 6361.51.02.000/Платик 6361.51.01.001.cdw

Цепной конвейер 6361.51.00.000 СБ/Рама передняя 6361.51.01.000/

Цепной конвейер 6361.51.00.000 СБ/Рама передняя 6361.51.01.000/Швеллер 6361.37.01.002.cdw

Цепной конвейер 6361.51.00.000 СБ/Рама передняя 6361.51.01.000/Рама передняя 6361.51.01.000 СБ.cdw

Цепной конвейер 6361.51.00.000 СБ/Рама передняя 6361.51.01.000/Труба 6361.37.01.004.cdw

Цепной конвейер 6361.51.00.000 СБ/Рама передняя 6361.51.01.000/Ребро 6361.37.01.001.cdw

Цепной конвейер 6361.51.00.000 СБ/Рама передняя 6361.51.01.000/Спецификация 6361.51.01.000 CБ Рама передняя (2).frw

Цепной конвейер 6361.51.00.000 СБ/Рама передняя 6361.51.01.000/Пластина 6361.37.01.003.cdw

Цепной конвейер 6361.51.00.000 СБ/Рама передняя 6361.51.01.000/Спецификация 6361.51.01.000 СБ Рама передняя .frw

Цепной конвейер 6361.51.00.000 СБ/Рама передняя 6361.51.01.000/Платик 6361.51.01.001.cdw

Цепной конвейер 6361.51.00.000 СБ/Ложемент 6361.51.05.000/

Цепной конвейер 6361.51.00.000 СБ/Ложемент 6361.51.05.000/Подставка 6361.51.05.001.cdw

Цепной конвейер 6361.51.00.000 СБ/Ложемент 6361.51.05.000/Спецификация 6361.51.05.000 Ложемент.cdw

Цепной конвейер 6361.51.00.000 СБ/Ложемент 6361.51.05.000/Планка 6361.51.05.002.cdw

Цепной конвейер 6361.51.00.000 СБ/Ложемент 6361.51.05.000/Ложемент 6361.51.05.000 СБ.cdw

Цепной конвейер 6361.51.00.000 СБ/Ложемент 6361.51.05.000/Ребро 6361.51.05.003.cdw

Цепной конвейер 6361.51.00.000 СБ/Бонка 6361.37.00.005.cdw

Цепной конвейер 6361.51.00.000 СБ/Опора 6361.51.07.000/

Цепной конвейер 6361.51.00.000 СБ/Опора 6361.51.07.000/Спецификация 6361.51.07.000 Опора.cdw

Цепной конвейер 6361.51.00.000 СБ/Опора 6361.51.07.000/Подошва 6361.37.07.001.cdw

Цепной конвейер 6361.51.00.000 СБ/Опора 6361.51.07.000/Опора 6361.51.07.000СБ .cdw

Цепной конвейер 6361.51.00.000 СБ/Схема аварийного выключения.cdw

Цепной конвейер 6361.51.00.000 СБ/Звездочка приводная 6361.51.03.000/

Цепной конвейер 6361.51.00.000 СБ/Звездочка приводная 6361.51.03.000/Звездочка приводная 6361.51.03.000 СБ.cdw

Цепной конвейер 6361.51.00.000 СБ/Звездочка приводная 6361.51.03.000/Звездочка 6361.37.03.002.cdw

Цепной конвейер 6361.51.00.000 СБ/Звездочка приводная 6361.51.03.000/Спецификация 6361.51.03.000 Звездочка приводная.frw

Цепной конвейер 6361.51.00.000 СБ/Звездочка приводная 6361.51.03.000/Вал в сборе 6361.51.03.100 СБ/

Цепной конвейер 6361.51.00.000 СБ/Звездочка приводная 6361.51.03.000/Вал в сборе 6361.51.03.100 СБ/Вал в сборе 6361.51.03.100 СБ.cdw

Цепной конвейер 6361.51.00.000 СБ/Звездочка приводная 6361.51.03.000/Вал в сборе 6361.51.03.100 СБ/Спецификация 6361.51.03.100 Вал в сборе.frw

Цепной конвейер 6361.51.00.000 СБ/Звездочка приводная 6361.51.03.000/Вал в сборе 6361.51.03.100 СБ/Фланец 6361.37.03.002.cdw

Цепной конвейер 6361.51.00.000 СБ/Звездочка приводная 6361.51.03.000/Вал в сборе 6361.51.03.100 СБ/Ось 6361.51.03.001.cdw

Цепной конвейер 6361.51.00.000 СБ/Звездочка приводная 6361.51.03.000/Звездочка 6361.37.03.001.cdw

Цепной конвейер 6361.51.00.000 СБ/Спецификация ( 2 лист ) 6361.51.00.000 Конвейер цепной.frw

Цепной конвейер 6361.51.00.000 СБ/Кожух 6361.37.09.000/

Цепной конвейер 6361.51.00.000 СБ/Кожух 6361.37.09.000/Кожух 6361.37.09.000 СБ.cdw

Цепной конвейер 6361.51.00.000 СБ/Кожух 6361.37.09.000/Стенка 6361.37.09.002.cdw

Цепной конвейер 6361.51.00.000 СБ/Кожух 6361.37.09.000/Спецификация 6361.37.09.000 Кожух.frw

Цепной конвейер 6361.51.00.000 СБ/Кожух 6361.37.09.000/Закрытие 6361.37.09.001.cdw

Цепной конвейер 6361.51.00.000 СБ/Толкатель 6361.37.08.000/

Цепной конвейер 6361.51.00.000 СБ/Толкатель 6361.37.08.000/Спецификация 6361.37.08.000 Толкатель.frw

Цепной конвейер 6361.51.00.000 СБ/Толкатель 6361.37.08.000/Кольцо 6361.37.08.004.cdw

Цепной конвейер 6361.51.00.000 СБ/Толкатель 6361.37.08.000/Фланец 6361.37.08.002.cdw

Цепной конвейер 6361.51.00.000 СБ/Толкатель 6361.37.08.000/Штырь 6361.37.08.003.cdw

Цепной конвейер 6361.51.00.000 СБ/Толкатель 6361.37.08.000/Фланец 6361.37.08.001.cdw

Цепной конвейер 6361.51.00.000 СБ/Толкатель 6361.37.08.000/Толкатель 6361.37.08.000 СБ.cdw

Цепной конвейер 6361.51.00.000 СБ/Звездочка обводная 6361.51.04.000/

Цепной конвейер 6361.51.00.000 СБ/Звездочка обводная 6361.51.04.000/Звездочка обводная 6361.51.04.000 СБ.cdw

Цепной конвейер 6361.51.00.000 СБ/Звездочка обводная 6361.51.04.000/Звездочка 6361.37.03.002.cdw

Цепной конвейер 6361.51.00.000 СБ/Звездочка обводная 6361.51.04.000/Вал в сборе 6361.51.04.100 СБ/

Цепной конвейер 6361.51.00.000 СБ/Звездочка обводная 6361.51.04.000/Вал в сборе 6361.51.04.100 СБ/Ось 6361.51.04.001.cdw

Цепной конвейер 6361.51.00.000 СБ/Звездочка обводная 6361.51.04.000/Вал в сборе 6361.51.04.100 СБ/Спецификация 6361.51.04.100 Вал в сборе.frw

Цепной конвейер 6361.51.00.000 СБ/Звездочка обводная 6361.51.04.000/Вал в сборе 6361.51.04.100 СБ/Вал в сборе 6361.51.04.100 СБ.cdw

Цепной конвейер 6361.51.00.000 СБ/Звездочка обводная 6361.51.04.000/Вал в сборе 6361.51.04.100 СБ/Фланец 6361.37.03.002.cdw

Цепной конвейер 6361.51.00.000 СБ/Звездочка обводная 6361.51.04.000/Звездочка 6361.37.03.001.cdw

Цепной конвейер 6361.51.00.000 СБ/Звездочка обводная 6361.51.04.000/Спецификация 6361.51.04.000 Звездочка приводная.frw
