Ленточный конвейер производительность 110 т/час , ширина ленты 500 мм

0
433
25701
46
6
20

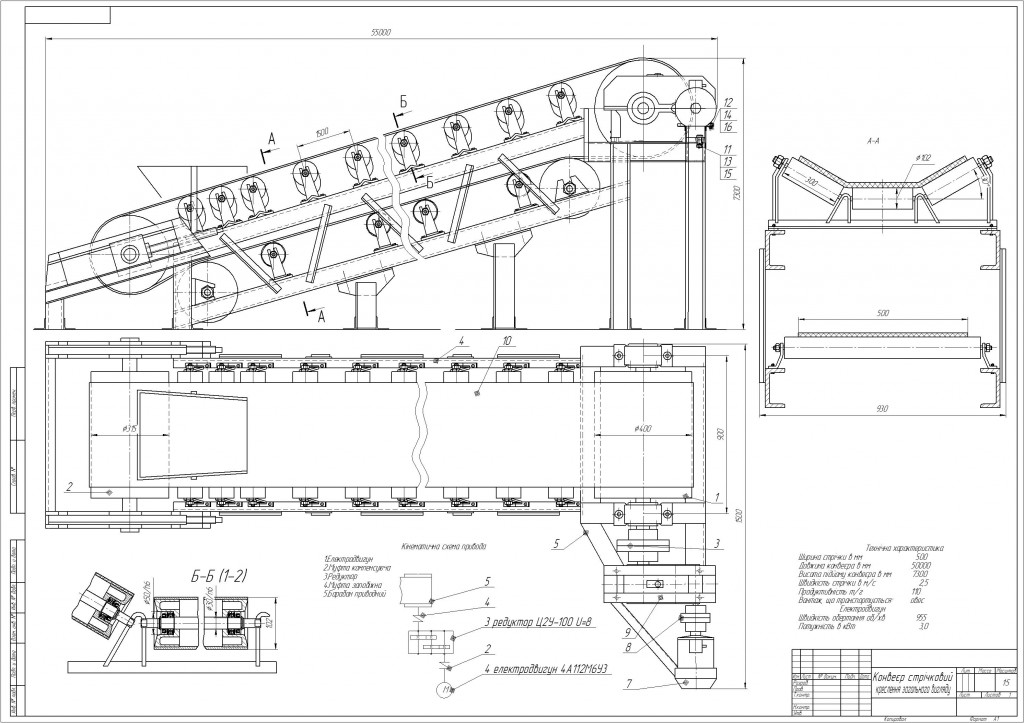

Чертеж Ленточный конвейер производительность 110 т/час , ширина ленты 500 мм

Креслення стрічкового конвеєра

На кресленні зображено загальний вигляд стрічкового конвеєра для транспортування вівса під кутом до горизонту. Продуктивність 110 т/год. Потужність двигуна 3 кВт. Ширина стрічки конвеєра - 500мм.

Чертеж ленточного конвеера.
На чертеже изображен общий вид ленточного конвейера для транспортировки овса под углом к горизонту. Производительность 110 т/час. Мощность двигателя 3 кВт. Ширина ленты конвейера - 500мм.

Конвейер Ленточный
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Олександр Бабин
Дата
01.04.2012
Язык
Украинский
Состав
Вигляд загальний(ВЗ), Барабан приводний складальне креслення(СК), Натяжний механізм(СК), Специфікації
Софт
Компас v13 SP1, CDW
Содержимое архива
  • Барабан складальне.cdw
  • Натяжний механізм складальне.cdw
  • Специфікація конвеєр лист 2.cdw
  • Специфікація барабан.cdw
  • Специфікація конвеєр лист 1.cdw
  • Загальний вигляд.cdw
  • Специфікація барабан лист 2.cdw
  • Специфікація натяжн.cdw
  • Записка.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
