Ленточный конвейер с шириной ленты 600 мм, производительность 150

250

100

3D модель Ленточный конвейер с шириной ленты 600 мм, производительность 150

Ленточный конвейер с шириной ленты 600 мм, производительность 150 т/ч, угол наклона 8 градусов, транспортируемый груз – антрацит мелкокусковой сухой; редуктор Ц2-350, Тормоз ТКМП-400, диаметр приводного барабана 500 мм при длине 750 мм.

конвейер ленточный Привод конвейера приводной барабан ширина 600

Автор

Арья

Дата

23.02.2022

Язык

Русский

Состав

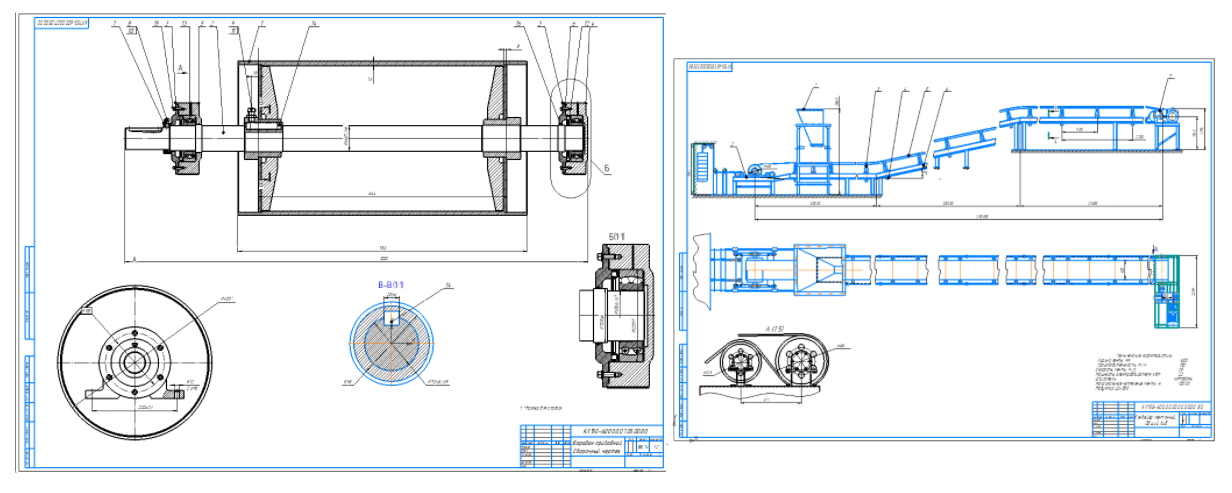

Чертеж общего и спецификация, чертеж привода и спецификация, приводной барабан (3D-модель, СБ) и спецификация, деталировка (4 детали),

Софт

КОМПАС-3D 19.1 Как открыть?

Содержимое архива

Конвейер ленточный
- Привод КЛ150-600.cdw
- Конвейер ленточный _ КЛ150-600.00.00.00.00.00.spw
- Крышка _ КЛ150-600.00.07.05.00.02.cdw
- Станция приводная _ КЛ150-500.00.05.00.00.spw
- Барабан приводной _ КЛ150-600.00.07.05.00.00 .cdw
- Барабан приводной _ КЛ150-600.00.07.05.00.00 .spw
- Приводной барабан
  - Крышка _ КЛ150-600.00.07.06.00.07.m3d
  - Корпус подшипника _ КЛ150-600.00.07.05.00.02.m3d
  - Вал приводного барабана _ КЛ150-600.00.07.06.00.01.m3d
  - Корпус барабана _ КЛ150-500.00.04.01.04.m3d
  - Барабан приводной _ КЛ150-600.00.07.05.00.00 .a3d
  - Диск _ КЛ150-500.00.04.01.03.m3d
  - Проставка _ КЛ150-500.00.04.00.02.m3d
  - Ребро _ КЛ150-600.00.07.06.01.05.m3d
  - Уплотнительное кольцо.m3d
  - Прокладка корпуса _ КЛ150-500.00.04.00.06.m3d
  - Втулка _ КЛ150-500.00.07.06.01.04.m3d
  - Барабан сварной _ КЛ150-600.00.07.06.01.00.a3d
  - Втулка-заглушка.m3d
  - Корпус подшипника _ КЛ150-600.00.07.06.00.03я.m3d
  - Манжета 1.1-70x95-1 ГОСТ 8752-79.m3d
  - Втулка _ КЛ150-500.00.07.06.01.03.m3d
  - Кольцо уплотнительное 70х84.m3d
- Корпус подшипника _ КЛ150-600.00.07.05.00.04.cdw
- Конвейер ленточный. Общий вид _ КЛ150-600.00.00.00.00.00 ВО.cdw
- Втулка _ КЛ150-500.00.07.06.01.04.cdw
- Вал приводного барабана _ КЛ150-600.00.07.05.00.01.cdw
