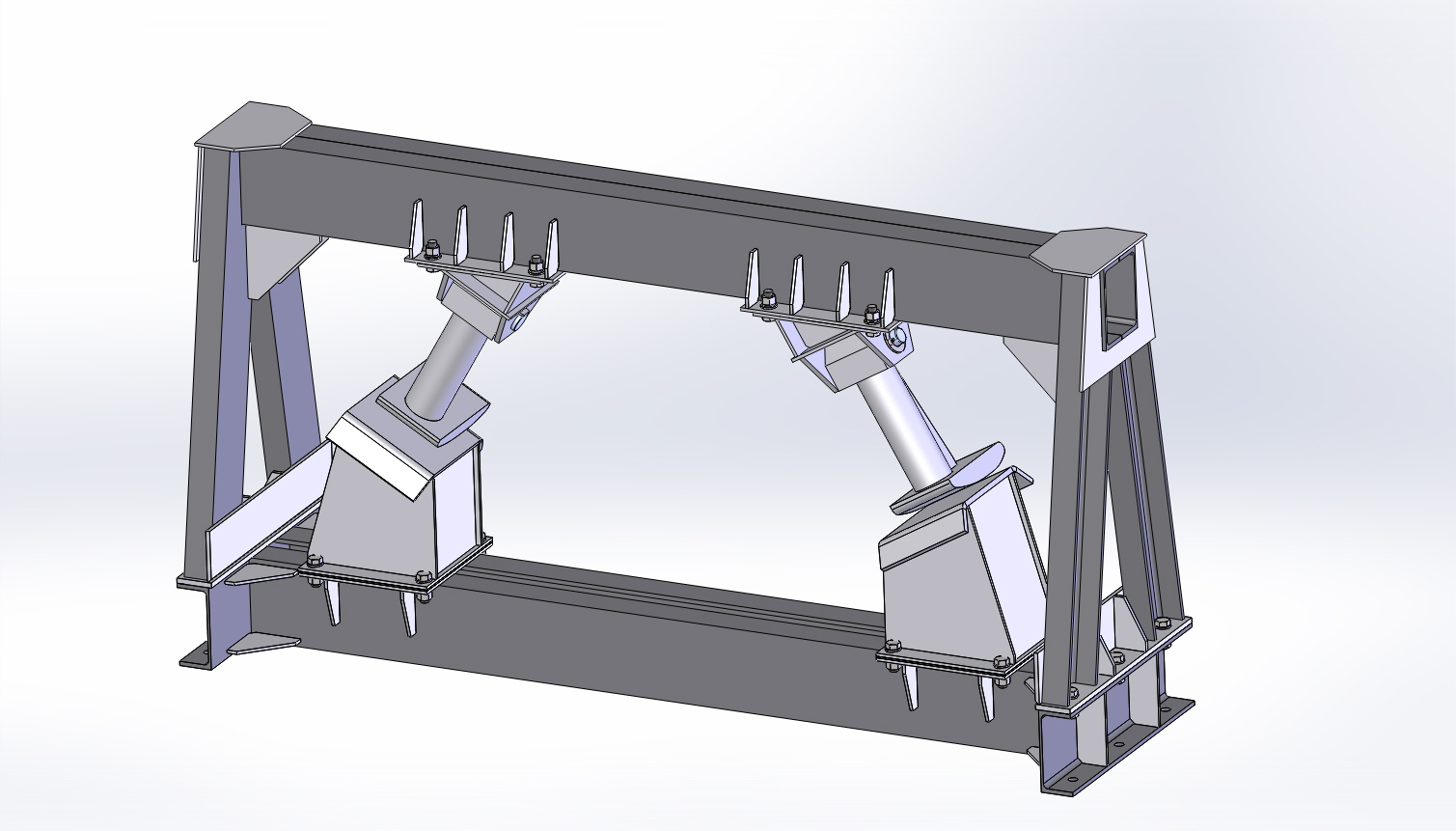

Ловитель ленты маятниковый

Ловитель ленты маятниковый служит для улавливания и остановки ленты наклонного конвейера при его остановке и предотварещие проворота ленты в обратном направлении. При обратном вращении ленты происходит ее зажатие кулаками между опорными площадками. Ловитель устанавливается в области угловых 30-и градусных роликоопор. Ширина рабочей ленты, мм. -1400. Присоеденительные отверстия по оси симметрии, мм - 1750х380; диаметр отверстий под крепеж, мм. - 18. Габаритные размеры ДхШхВ - 1816х500х966. Масса, кг -273.

Состав: 3D Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

01.000 Ловитель ленты маятниковый/

01.000 Ловитель ленты маятниковый/01.000 Ловитель ленты маятниковый.SLDASM

01.000 Ловитель ленты маятниковый/01.000 Ловитель ленты маятниковый.SLDDRW

01.000 Ловитель ленты маятниковый/01.000 Ловитель ленты маятниковый.spfpdm

01.000 Ловитель ленты маятниковый/01.001 Ось.SLDDRW

01.000 Ловитель ленты маятниковый/01.001 Ось.SLDPRT

01.000 Ловитель ленты маятниковый/01.002 Пластина.SLDDRW

01.000 Ловитель ленты маятниковый/01.002 Пластина.SLDPRT

01.000 Ловитель ленты маятниковый/01.100 Рама.SLDASM

01.000 Ловитель ленты маятниковый/01.100 Рама.SLDDRW

01.000 Ловитель ленты маятниковый/01.100 Рама.spfpdm

01.000 Ловитель ленты маятниковый/01.101 Балка.SLDDRW

01.000 Ловитель ленты маятниковый/01.101 Балка.SLDPRT

01.000 Ловитель ленты маятниковый/01.102 Балка.SLDDRW

01.000 Ловитель ленты маятниковый/01.102 Балка.SLDPRT

01.000 Ловитель ленты маятниковый/01.103 Ребро.SLDDRW

01.000 Ловитель ленты маятниковый/01.103 Ребро.SLDPRT

01.000 Ловитель ленты маятниковый/01.104 Ребро.SLDDRW

01.000 Ловитель ленты маятниковый/01.104 Ребро.SLDPRT

01.000 Ловитель ленты маятниковый/01.105 Ребро.SLDDRW

01.000 Ловитель ленты маятниковый/01.105 Ребро.SLDPRT

01.000 Ловитель ленты маятниковый/01.106 Пластина.SLDDRW

01.000 Ловитель ленты маятниковый/01.106 Пластина.SLDPRT

01.000 Ловитель ленты маятниковый/01.200 Стойка.SLDASM

01.000 Ловитель ленты маятниковый/01.200 Стойка.SLDDRW

01.000 Ловитель ленты маятниковый/01.200 Стойка.spfpdm

01.000 Ловитель ленты маятниковый/01.201 Балка.SLDDRW

01.000 Ловитель ленты маятниковый/01.201 Балка.SLDPRT

01.000 Ловитель ленты маятниковый/01.202 Балка.SLDDRW

01.000 Ловитель ленты маятниковый/01.202 Балка.SLDPRT

01.000 Ловитель ленты маятниковый/01.202-01 Балка.SLDPRT

01.000 Ловитель ленты маятниковый/01.203 Пластина.SLDDRW

01.000 Ловитель ленты маятниковый/01.203 Пластина.SLDPRT

01.000 Ловитель ленты маятниковый/01.204 Пластина.SLDDRW

01.000 Ловитель ленты маятниковый/01.204 Пластина.SLDPRT

01.000 Ловитель ленты маятниковый/01.205 Пластина.SLDDRW

01.000 Ловитель ленты маятниковый/01.205 Пластина.SLDPRT

01.000 Ловитель ленты маятниковый/01.206 Пластина.SLDDRW

01.000 Ловитель ленты маятниковый/01.206 Пластина.SLDPRT

01.000 Ловитель ленты маятниковый/01.207 Ребро.SLDDRW

01.000 Ловитель ленты маятниковый/01.207 Ребро.SLDPRT

01.000 Ловитель ленты маятниковый/01.208 Ребро.SLDDRW

01.000 Ловитель ленты маятниковый/01.208 Ребро.SLDPRT

01.000 Ловитель ленты маятниковый/01.209 Пластина.SLDDRW

01.000 Ловитель ленты маятниковый/01.209 Пластина.SLDPRT

01.000 Ловитель ленты маятниковый/01.300 Подвеска.SLDASM

01.000 Ловитель ленты маятниковый/01.300 Подвеска.SLDDRW

01.000 Ловитель ленты маятниковый/01.300 Подвеска.spfpdm

01.000 Ловитель ленты маятниковый/01.301 Пластина.SLDDRW

01.000 Ловитель ленты маятниковый/01.301 Пластина.SLDPRT

01.000 Ловитель ленты маятниковый/01.302 Пластина.SLDDRW

01.000 Ловитель ленты маятниковый/01.302 Пластина.SLDPRT

01.000 Ловитель ленты маятниковый/01.303 Пластина.SLDDRW

01.000 Ловитель ленты маятниковый/01.303 Пластина.SLDPRT

01.000 Ловитель ленты маятниковый/01.304 Пластина.SLDDRW

01.000 Ловитель ленты маятниковый/01.304 Пластина.SLDPRT

01.000 Ловитель ленты маятниковый/01.305 Косынка.SLDDRW

01.000 Ловитель ленты маятниковый/01.305 Косынка.SLDPRT

01.000 Ловитель ленты маятниковый/01.306 Платик.SLDDRW

01.000 Ловитель ленты маятниковый/01.306 Платик.SLDPRT

01.000 Ловитель ленты маятниковый/01.400 Стол.SLDASM

01.000 Ловитель ленты маятниковый/01.400 Стол.SLDDRW

01.000 Ловитель ленты маятниковый/01.400 Стол.spfpdm

01.000 Ловитель ленты маятниковый/01.401 Ребро.SLDDRW

01.000 Ловитель ленты маятниковый/01.401 Ребро.SLDPRT

01.000 Ловитель ленты маятниковый/01.402 Стол.SLDDRW

01.000 Ловитель ленты маятниковый/01.402 Стол.SLDPRT

01.000 Ловитель ленты маятниковый/01.403 Пластина.SLDDRW

01.000 Ловитель ленты маятниковый/01.403 Пластина.SLDPRT

01.000 Ловитель ленты маятниковый/01.404 Пластина.SLDDRW

01.000 Ловитель ленты маятниковый/01.404 Пластина.SLDPRT

01.000 Ловитель ленты маятниковый/01.500 Маятник.SLDASM

01.000 Ловитель ленты маятниковый/01.500 Маятник.SLDDRW

01.000 Ловитель ленты маятниковый/01.500 Маятник.spfpdm

01.000 Ловитель ленты маятниковый/01.501 Бобышка.SLDDRW

01.000 Ловитель ленты маятниковый/01.501 Бобышка.SLDPRT

01.000 Ловитель ленты маятниковый/01.502 Стойка.SLDDRW

01.000 Ловитель ленты маятниковый/01.502 Стойка.SLDPRT

01.000 Ловитель ленты маятниковый/01.503 Кулак.SLDDRW

01.000 Ловитель ленты маятниковый/01.503 Кулак.SLDPRT

01.000 Ловитель ленты маятниковый/01.504 Ребро.SLDDRW

01.000 Ловитель ленты маятниковый/01.504 Ребро.SLDPRT

01.000 Ловитель ленты маятниковый/01.505 Втулка.SLDDRW

01.000 Ловитель ленты маятниковый/01.505 Втулка.SLDPRT

01.000 Ловитель ленты маятниковый/Болт М16-6gх45.88.019 ГОСТ 7798-70.SLDPRT

01.000 Ловитель ленты маятниковый/Гайка М16-6Н.8.019 ГОСТ 5915-70.SLDPRT

01.000 Ловитель ленты маятниковый/Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT

01.000 Ловитель ленты маятниковый/Шайба С.16.01.019 ГОСТ 11371-78.SLDPRT

01.000 Ловитель ленты маятниковый/Шайба С.30.01.019 ГОСТ 11371-78.SLDPRT

01.000 Ловитель ленты маятниковый/Шплинт 6,3х50.019 ГОСТ 397-79.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Рейтинг: 150

Софт: КОМПАС-3D 16

Состав: 3D сборка+ Комплект рабочих че

680

Ловитель ленты В-1400

Замок для конвейерной ленты

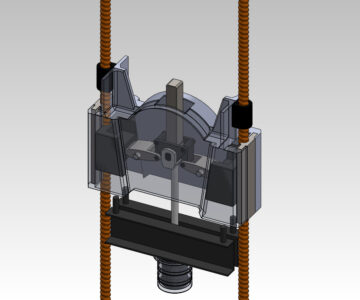

Ловитель парашютов
