Модернизация ленточного конвейера с пространственной трассой производительностью 250 т/ч путем сворачивания ленты в замкнутое кольцо

ФГБОУ ВПО «ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ – УЧЕБНО-НАУЧНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС»
Институт транспорта
Специальность: Подъемно-транспортные, строительные, дорожные машины и оборудование
Тема дипломного проекта
«Модернизация ленточного конвейера с пространственной трассой производительностью 250 т/ч путем сворачивания ленты в замкнутое кольцо»
Орел 2015

Исходные данные: ленточный конвейер производительностью 250т/ч

Поставленная цель решается путем проектирования трассы конвейера сложной формы, что позволит:
увеличить сохранность транспортируемого груза от воздействия негативных внешних факторов;
снизить вредные выбросы от транспортируемого груза в окружающую среду;
исключить потери груза при транспортировке;
увеличить угол наклона трассы;
поворачивать трассу конвейера без использования модульных лент.

Дипломный проект содержит следующие разделы:
аналитический;
проектно-конструкторский
технологический;
безопасности жизнедеятельности;
организационно-экономический.

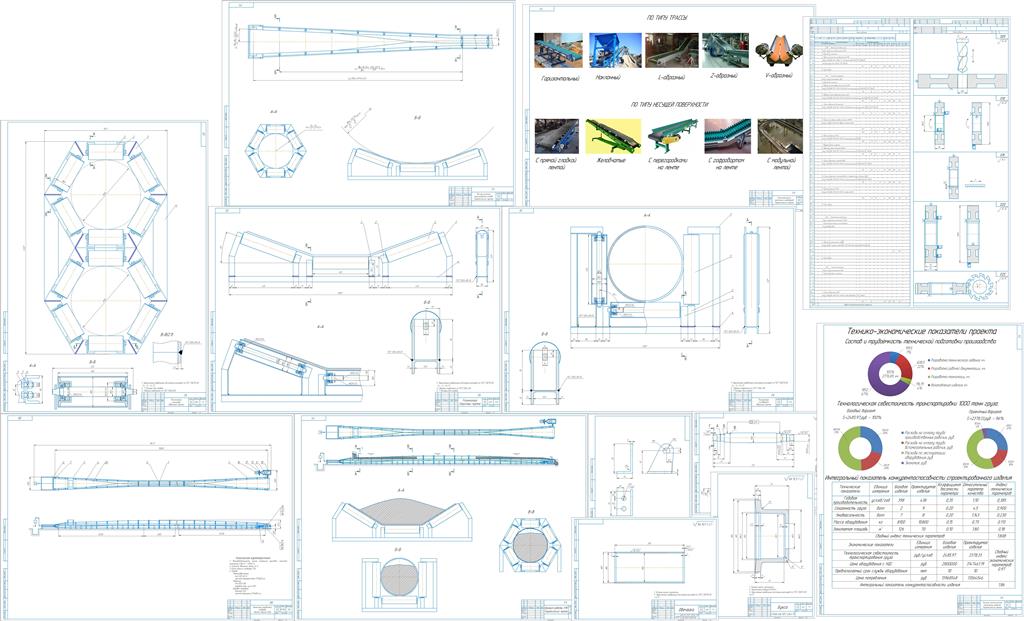

Графическая часть проекта состоит из десяти листов формата А1 и со-держит:
классификация ленточных конвейеров;
общий вид машины;
эксплуатация машины;
расчет участка формирования жёлоба;
сборочный чертёж кольцевой роликиипоры;
сборочный чертёж первой заворачивающей роликоопоры;
сборочный чертёж последней заворачивающей роликоопоры;
деталировка;
технология машиностроения;
технико-экономические показатели проекта.
В дипломном проекте использовано: 28 таблиц, 39 рисунков, 115 формул, список использованной литературы содержит 26 источников.
Общий объем дипломного проекта составляет 149 страниц.

Содержание:
Введение
1 Аналитической раздел
1.1 Общие сведения о транспортирующих машинах
1.1.1 Роль и значение транспортирующих машин
1.1.2 Назначение машин непрерывного транспорта
1.1.3 Классификация и основные виды транспортирующих машин
1.1.4 Основы выбора типа транспортирующей машины
1.2 Ленточные конвейеры общего назначения с прорезиненной лентой
1.2.1 Общее устройство, типы и области применения
1.2.2 Основные элементы ленточных конвейеров
1.2.2.1 Конвейерная лента
1.2.2.2 Опорные устройства
1.2.2.3 Барабаны
1.2.2.4 Загрузочные и разгрузочные устройства
1.2.2.5 Натяжные, отклоняющие и очистные устройства
1.2.2.6 Станина, контрольные и предохранительные устройства
2 Проектно-конструкторский раздел
2.1 Устройство и принцип работы
2.2 Расчёт параметров ленты
2.3 Выбор геометрических параметров участка формирования желоба
2.4 Тяговый расчёт и выбор электродвигателя
2.5 Расчёт и выбор основных элементов привода
2.5.1 Расчёт и выбор барабанов
2.5.2 Расчёт и выбор редуктора
2.5.3 Расчёт и выбор натяжного устройства
2.5.4 Расчёт и выбор тормоза
2.5.4 Расчёт и выбор муфты
2.6 Проверочные расчёты
2.6.1 Проверка двигателя по продолжительности разгона
2.6.2 Определение коэффициента перегрузки тягового органа при пуске
3 Технологический раздел
3.1 Характеристика детали
3.1.1 Характеристика узла и детали
3.1.2 Физико-механические свойства материала детали
3.2 Анализ технологичности конструкции детали
3.2.1 Качественная оценка
3.2.2 Количественная оценка
3.3 Определение типа производства
3.4 Анализ существующего технологического процесса
3.5 Выбор варианта заготовки и его технико-экономическое обоснование
3.6 Разработка плана операций и описание технологического процесса
3.7 Выбор базовых поверхностей и технологических баз
3.8 Расчёт припусков на механическую обработку
3.9 Расчёт режимов резания
3.9.1 Черновое точение
3.9.2 Чистовое точение
3.9.2 Шлифование
3.10 Расчёт технической нормы времени
4 Раздел безопасность жизнедеятельности
4.1 Вредные и опасные факторы возникающие при работе машины
4.2 Определение вредных выбросов и воздействий при работе машины
4.2.1 Загрязнение воздушной среды
4.2.2 Производимый производственный шум
4.2.3 Виброзащита рабочего места
4.3 Обеспечение электробезопасности рабочего места
4.3 Общие требования безопасности предъявляемые к конвейерному транспорту
4.4 Экологические требования к производственным процессам и оборудованию
5 Организационно-экономический раздел
5.1 Общие сведения о разрабатываемом изделии
5.2 Конструкторская подготовка производства
5.2.1 Затраты времени на разработку технического задания
5.2.2 Затраты времени на разработку рабочей документации
5.2.3 Определение трудоемкости изготовления изделия
5.3 Технологическая подготовка производства
5.4 Трудоемкость технической подготовки производства
5.5 Расчет затрат на всех стадиях жизненного цикла изделия
5.5.1 Смета затрат на техническую подготовку производства
5.5.2 Расчет себестоимости и цены нового изделия
5.5.3 Определение затрат у потребителя изделия
5.6 Определение интегрального показателя конкурентоспособности спроектированного изделия
5.7 Технико-экономические показатели проекта
Заключение
Список используемых источников
Приложения

Состав: Аннотация, ПЗ, Классификация ленточных конвейеров (ТЧ), ленточный трубчатый конвейер (ВО), принцип работы ЛТК (ТЧ), расчёт уяастка формирования желоба (ЧТ), роликоопора кольцевая (СБ), роликоопора (СБ), роликоопора изгибающая (СБ), деталировка (крепление, вал, обечайка, букса), тнхнологическая карта изготовления детали (ТЧ), тнхнико-экономические показатели проэкта (ТЧ), спецификации. Язык документа

Софт: КОМПАС-3D 16.0.8

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Конвейеры / Модернизация ленточного конвейера с пространственной трассой производительностью 250 т/ч путем сворачивания ленты в замкнутое кольцо

ДП\~$ ПЗ
ДП\~$ ПЗ
ДП\Аннотация.docx
ДП\ДП Лист 1.cdw
ДП\ДП Лист 10.cdw
ДП\ДП Лист 2.cdw
ДП\ДП Лист 3.cdw
ДП\ДП Лист 4.cdw
ДП\ДП Лист 5.cdw
ДП\ДП Лист 6.cdw
ДП\ДП Лист 7.cdw
ДП\ДП Лист 8.1.cdw
ДП\ДП Лист 8.2.cdw
ДП\ДП Лист 8.3.cdw
ДП\ДП Лист 8.4.cdw
ДП\ДП Лист 9.cdw
ДП\ДП ПЗ.docx
ДП\Спецификация Лист 2.spw
ДП\Спецификация Лист 5.spw
ДП\Спецификация Лист 6.spw
ДП\Спецификация Лист 7.spw
ДП\Титульник.doc
ДП
