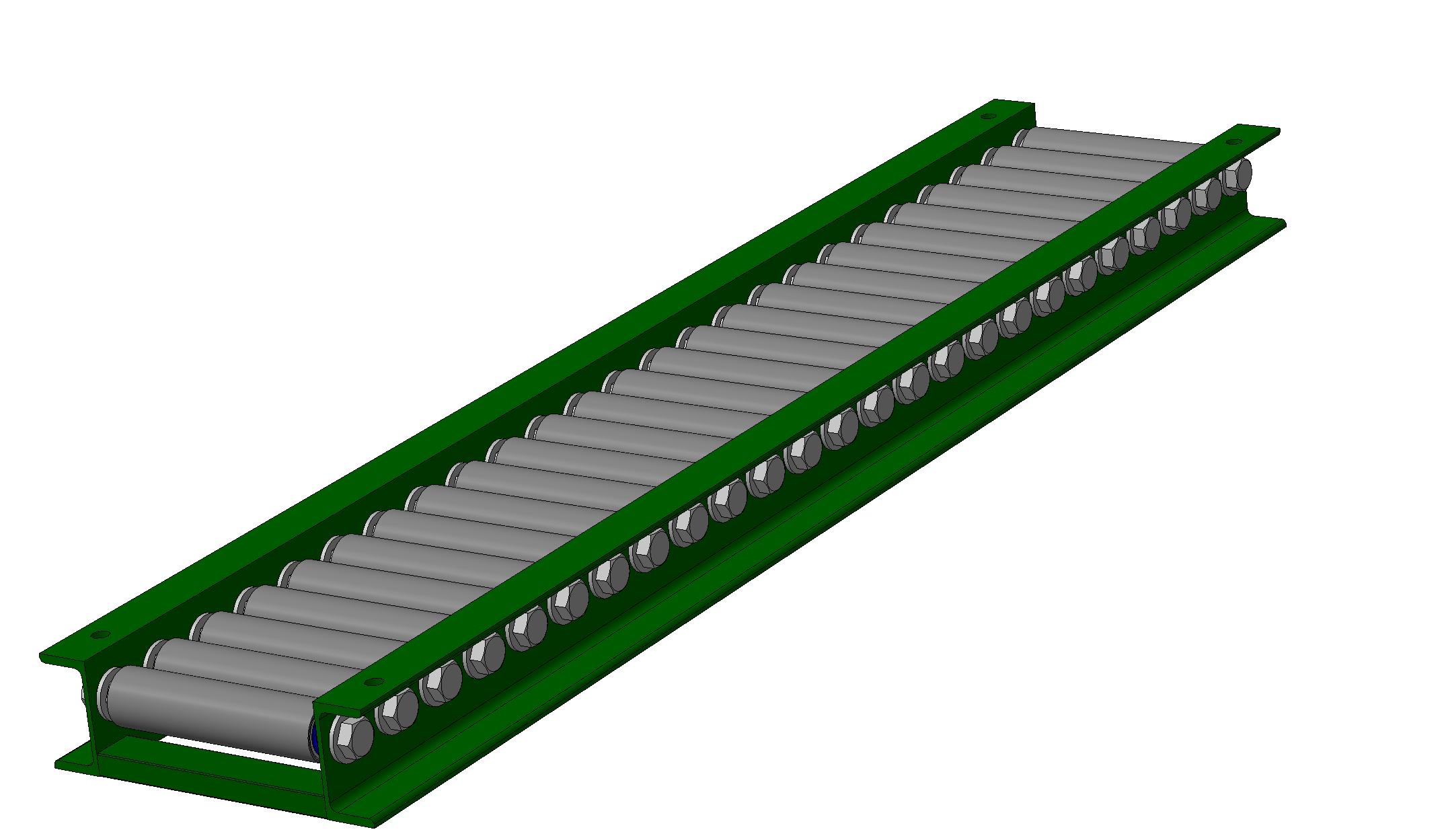

Модуль рольганга с шириной ролика 200 мм. Во вложении имеется так-же чертеж роликов с исполнениями других размеров (до 1000 мм). Втулки устанавливающиеся в подшипник перетачиваются из болта М20 и устанавливаются таким способом, что не допускают осевые смещения ролика и подшипника - это влияет на долгосрочную эксплуатацию агрегата без замены подшипников. Подшипники 6303 2RS, труба Ф51х2,5, болты М20х65, гайки М20, шайбы М20, швеллер П10, профильная трубу 40х20х1,5, знакомый токарь и сварщик - рольганг готов.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Конвейеры -
- Модуль рольганга 200 мм
Модуль рольганга 200 мм
0
1
162
1
0
50
Автор
Евгений
Гористов
Дата
26.06.2021
Язык
Русский
Состав
3D сборка, деталировка, чертеж габаритный, чертежи запчастей
Софт
КОМПАС-3D 16
Как открыть?
Содержимое архива
-
200
-
Втулка стяжная в сборе.m3d
-
Втулка с гайкой в сборе.a3d
-
Ролик с втулками в сборе.jpg
-
Общая сборка.jpg
-
Спецгайка.m3d
-
Труба _ ГАПР.150.11.926.cdw
-
Труба ГАПР.150.11.926.m3d
-
5 роликов.a3d
-
Ролик в сборе2.a3d
-
Втулка стяжная ГАПР.150.11.927.m3d
-
Общая сборка.a3d
-
Модуль рольгангов _ 200х1500х25.cdw
-
Ролик с втулками в сборе.a3d
-
Поперечные ребра.m3d
-
6303
-
_6303-2Z_PART2.m3d
-
_6303-2Z_PART1.m3d
-
_6303-2Z_PART4.m3d
-
_6303-2Z_PART3.m3d
-
6303-2Z.a3d
-
-
Затяжная втулка _ ГАПР.150.11.927.cdw
-
Боковое ребро.m3d
-
