Конвейер роликовый (рольганг) предназначен для транспортировки к обрабатывающим станкам длинномерных грузов (доска, бревно).
Техническая характеристика:
1. Вид конструкции - сборно - сварная;
2. Тип - передвижной, прямой;
3. Шаг роликов, мм - 700;
4. Диаметр роликов, мм - 57;
5. Габаритные размеры, мм - 3000х880х840;
6. Масса, кг - 94,1.
7. Грузоподъёмность, кг - 300.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Конвейеры -
- Конвейер роликовыйм (рольганг)
Конвейер роликовыйм (рольганг)
1
4
1126
6
0
80
Сообщить о проблеме
Автор
Дата
24.09.2018
Язык
Русский
Состав

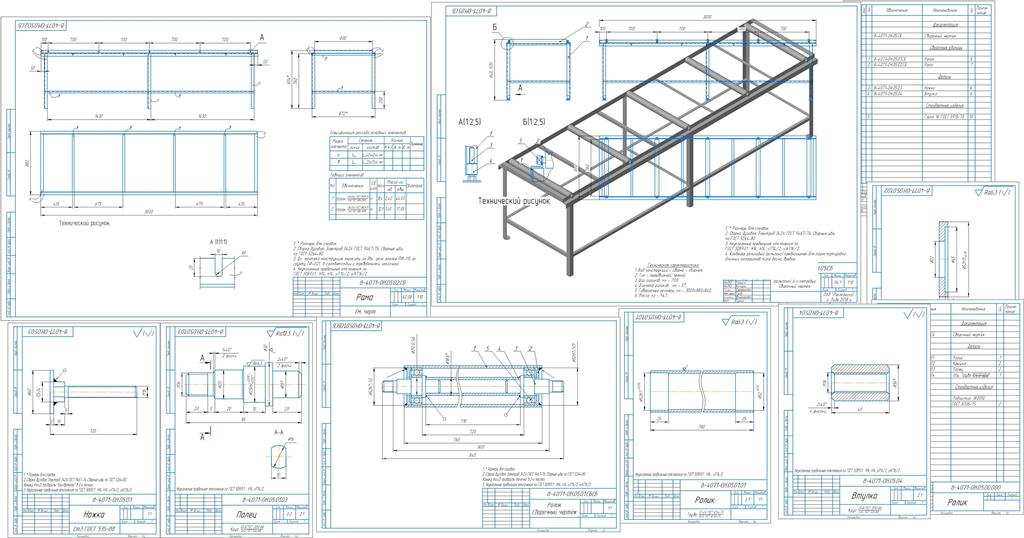

Сборочый чертёж (СБ), Деталировка, Спецификация, 3D - модели
