Конвейер с рольгангом

ГрГУ, Инженерный факультет, вне дисциплинарная работа, 2016

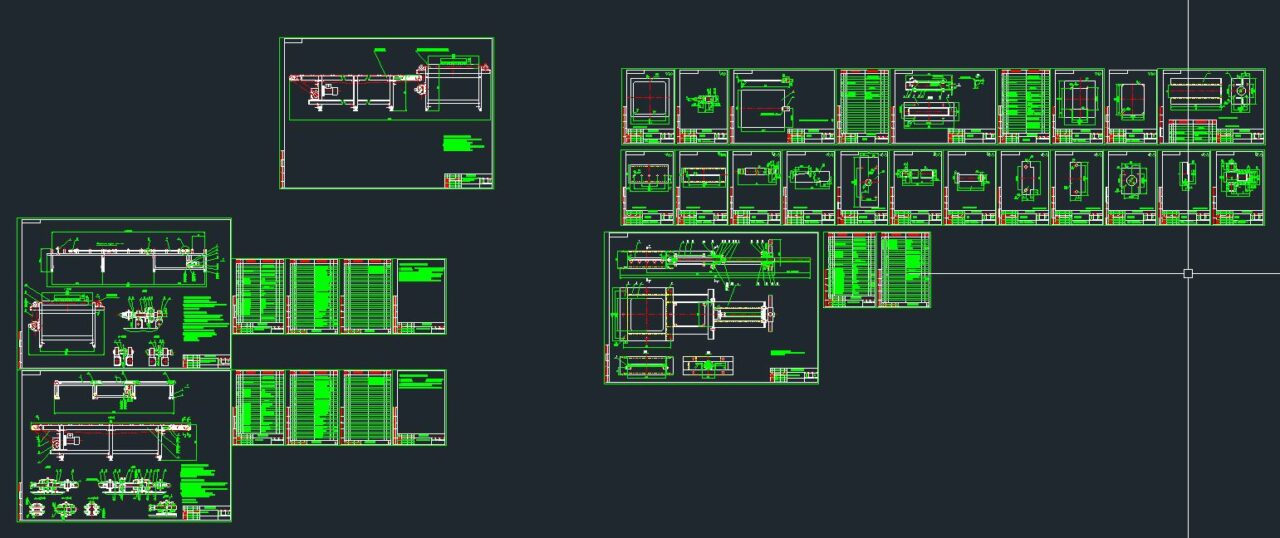

Чертежи конвейера с рольгангом, поперечным сбрасывателем и транспортером все в одном файле.
Конвейер с рольгангом, поперечным сбрасывателем и транспортером для транспортировки заготовок (изделий) между двумя единицами оборудования, либо между единицей оборудования и зоной упаковки (разгрузки).
Технические характеристики:
Транспортер.
1. Скорость транспортера - 0,2 м/с
2. Мотор-редуктор EV080-100L/6-01-47/30-1.5/1000 B3
3. Максимальный вес на транспортере 360 кг.
4. Высота транспортера регулируется опорами
5. Цепная передача i=1,4
6. Максимальные габариты передвигаемого объекта 700х700х700 мм
Рольганг.
1. Скорость цепи сбрасывателя - 0,5 м/с
2. Мотор-редуктор MR172-90L/4-01-12,6/11,08-1.5/1500 M5
3. Максимальный вес на рольганге 120 кг.
4. Высота рольганга регулируется опорами
5. Цепная передача i=1,4
6. Максимальные габариты передвигаемого объекта 700х700х700 мм
