Рольганг с боковым сбросом

0
0
51
0
0
400
3D модель Рольганг с боковым сбросом
3D модель Рольганг с боковым сбросом

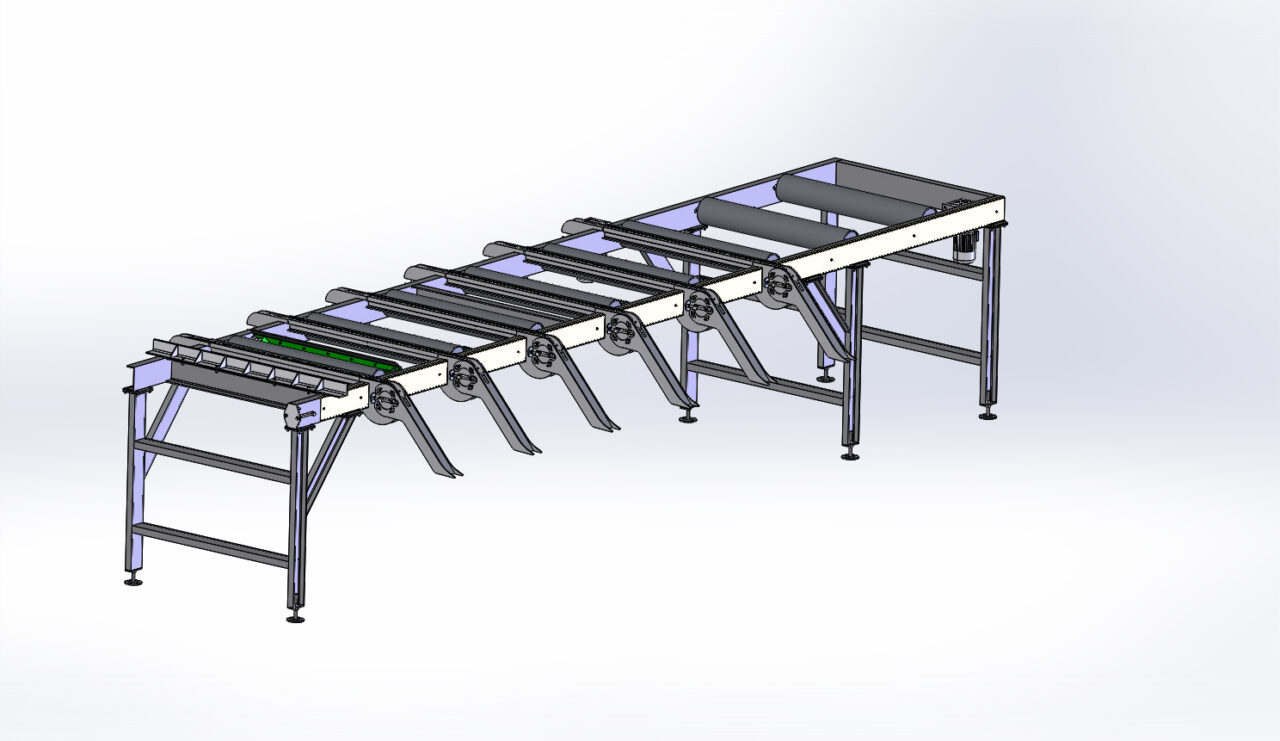

Рольганг с боковым сбросом служит для транспортировки полубруса после брусовала и сбросом на бок на накопительный стол линии сортировки. Диаметр рабочего ролика, мм - 220; Длина ролика, мм- 1500. Привод роликов цепной, вращение осуществляется мотор редуктором MU 90 30-1 PAM24-140 B3 FC 90LB-1 2.2kW 4P. Боковой сброс осуществляется цепями, привод приводится в движение мотор-редуктором MU 90 30-1 FBM PAM24-140 V6 FC 90LB-1 2.2kW 4P. Сигнал на сброс осуществляется вращением шторки при упоре полубруса в упор рольганга. Сбрасыватели на бок имеют регулировку по углу сброса. Габаритные размеры рольганга ДхШхВ, мм - 9029х2998х1855. Масса, кг - 2675.

3D Модели Конвейер Полубрус привод Привод цепного конвеера Приводной рольганг Рольганг с боковым сбросом транспортер Цепь ПР цепь приводная
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar bysergos
Дата
04.09.2025
Язык
Русский
Состав

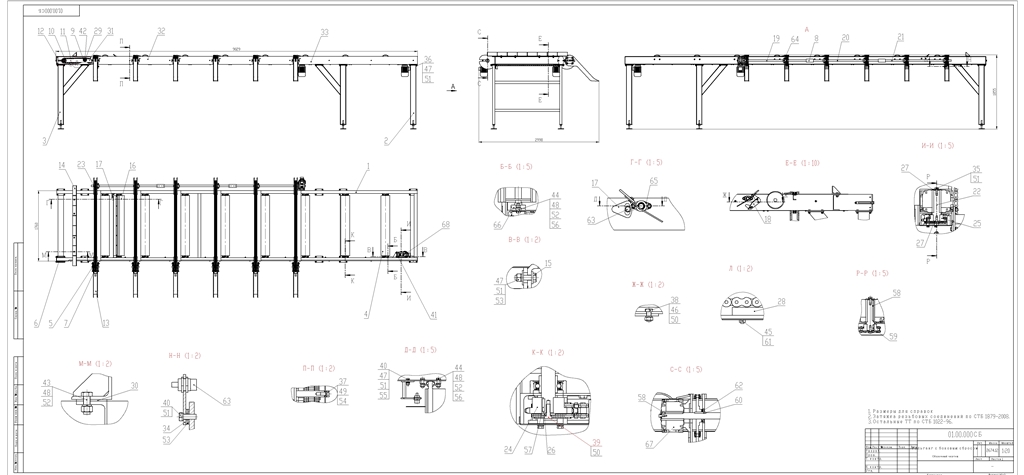

3D модель с чертежами и спецификациями
Софт
SolidWorks 2019 SP5 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • 01.00.000 Рольганг с боковым сбросом.DWG
  • 01.00.000 Рольганг с боковым сбросом.SLDASM
  • 01.00.000 Рольганг с боковым сбросом.SLDDRW
  • 01.00.000 Рольганг с боковым сбросом.STEP
  • 01.00.001 Вал.SLDDRW
  • 01.00.001 Вал.SLDPRT
  • 01.00.002 Вал.SLDDRW
  • 01.00.002 Вал.SLDPRT
  • 01.00.003 Вал.SLDDRW
  • 01.00.003 Вал.SLDPRT
  • 01.00.004 Вал.SLDDRW
  • 01.00.004 Вал.SLDPRT
  • 01.00.005 Звездочка приводная цепи ПР-25,4-60 (16 А-1) z=30.SLDDRW
  • 01.00.005 Звездочка приводная цепи ПР-25,4-60 (16 А-1) z=30.SLDPRT
  • 01.00.006 Звездочка ПР-25,4-60 (16 А-1) z=13.SLDDRW
  • 01.00.006 Звездочка ПР-25,4-60 (16 А-1) z=13.SLDPRT
  • 01.00.007 Звездочка ПР-25,4-60 (16 А-1) z=13.SLDDRW
  • 01.00.007 Звездочка ПР-25,4-60 (16 А-1) z=13.SLDPRT
  • 01.00.008 Шайба.SLDDRW
  • 01.00.008 Шайба.SLDPRT
  • 01.00.009 Шайба.SLDDRW
  • 01.00.009 Шайба.SLDPRT
  • 01.00.012 Пластина.SLDDRW
  • 01.00.012 Пластина.SLDPRT
  • 01.00.013 Шайба.SLDDRW
  • 01.00.013 Шайба.SLDPRT
  • 01.00.014 Пластина.SLDDRW
  • 01.00.014 Пластина.SLDPRT
  • 01.00.016 Кожух цепи.SLDDRW
  • 01.00.016 Кожух цепи.SLDPRT
  • 01.00.017 Кожух цепи.SLDDRW
  • 01.00.017 Кожух цепи.SLDPRT
  • 01.00.018 Кожух цепи.SLDDRW
  • 01.00.018 Кожух цепи.SLDPRT
  • 01.01.000 Рама.SLDASM
  • 01.01.000 Рама.SLDDRW
  • 01.01.001 Направляющая.SLDDRW
  • 01.01.001 Направляющая.SLDPRT
  • 01.01.002 Пластина.SLDDRW
  • 01.01.002 Пластина.SLDPRT
  • 01.01.003 Пластина.SLDDRW
  • 01.01.003 Пластина.SLDPRT
  • 01.01.004 Пластина.SLDDRW
  • 01.01.004 Пластина.SLDPRT
  • 01.01.005 Направляющая.SLDDRW
  • 01.01.005 Направляющая.SLDPRT
  • 01.01.006 Направляющая.SLDDRW
  • 01.01.006 Направляющая.SLDPRT
  • 01.01.007 Отбойник.SLDDRW
  • 01.01.007 Отбойник.SLDPRT
  • 01.01.008 Ребро.SLDDRW
  • 01.01.008 Ребро.SLDPRT
  • 01.01.009 Пластина.SLDDRW
  • 01.01.009 Пластина.SLDPRT
  • 01.01.011 Площадка редуктора.SLDDRW
  • 01.01.011 Площадка редуктора.SLDPRT
  • 01.01.012 Ребро.SLDDRW
  • 01.01.012 Ребро.SLDPRT
  • 01.01.013 Пластина.SLDDRW
  • 01.01.013 Пластина.SLDPRT
  • 01.01.015 Бонка.SLDDRW
  • 01.01.015 Бонка.SLDPRT
  • 01.01.100 Основание.SLDASM
  • 01.01.100 Основание.SLDDRW
  • 01.01.101 Балка.SLDDRW
  • 01.01.101 Балка.SLDPRT
  • 01.01.102 Балка.SLDDRW
  • 01.01.102 Балка.SLDPRT
  • 01.01.103 Перемычка.SLDDRW
  • 01.01.103 Перемычка.SLDPRT
  • 01.01.104 Перемычка.SLDDRW
  • 01.01.104 Перемычка.SLDPRT
  • 01.01.105 Перемычка.SLDDRW
  • 01.01.105 Перемычка.SLDPRT
  • 01.02.000 Опора.SLDASM
  • 01.02.000 Опора.SLDDRW
  • 01.02.100 Стойка.SLDASM
  • 01.02.100 Стойка.SLDDRW
  • 01.02.101 Балка.SLDDRW
  • 01.02.101 Балка.SLDPRT
  • 01.02.102 Перемычка.SLDDRW
  • 01.02.102 Перемычка.SLDPRT
  • 01.02.103 Пластина.SLDDRW
  • 01.02.103 Пластина.SLDPRT
  • 01.02.200 Опора.SLDASM
  • 01.02.200 Опора.SLDDRW
  • 01.02.201 Диск опорный.SLDDRW
  • 01.02.201 Диск опорный.SLDPRT
  • 01.02.202 Винт.SLDDRW
  • 01.02.202 Винт.SLDPRT
  • 01.03.000 Опора.SLDASM
  • 01.03.000 Опора.SLDDRW
  • 01.03.100 Стойка.SLDASM
  • 01.03.100 Стойка.SLDDRW
  • 01.03.101 Раскос.SLDDRW
  • 01.03.101 Раскос.SLDPRT
  • 01.03.101-01 Раскос.SLDPRT
  • 01.04.000 Ролик.SLDASM
  • 01.04.000 Ролик.SLDDRW
  • 01.04.001 Вал.SLDDRW
  • 01.04.001 Вал.SLDPRT
  • 01.04.002 Обечайка.SLDDRW
  • 01.04.002 Обечайка.SLDPRT
  • 01.04.003 Фланец.SLDDRW
  • 01.04.003 Фланец.SLDPRT
  • 01.05.000 Звездочка натяжная.SLDASM
  • 01.05.000 Звездочка натяжная.SLDDRW
  • 01.05.001 Звездочка ПР-25,4-60 (16 А-1) z=30.SLDDRW
  • 01.05.001 Звездочка ПР-25,4-60 (16 А-1) z=30.SLDPRT
  • 01.05.002 Шайба.SLDDRW
  • 01.05.002 Шайба.SLDPRT
  • 01.05.003 Вал.SLDDRW
  • 01.05.003 Вал.SLDPRT
  • 01.05.100 Винт натяжки.SLDASM
  • 01.05.100 Винт натяжки.SLDDRW
  • 01.05.101 Винт.SLDDRW
  • 01.05.101 Винт.SLDPRT
  • 01.06.000 Цепь.SLDASM
  • 01.06.000 Цепь.SLDDRW
  • 01.06.001 Упор.SLDDRW
  • 01.06.001 Упор.SLDPRT
  • 01.07.000 Муфта.SLDASM
  • 01.07.000 Муфта.SLDDRW
  • 01.07.001 Втулка.SLDDRW
  • 01.07.001 Втулка.SLDPRT
  • 01.08.000 Звездочка обводная.SLDASM
  • 01.08.000 Звездочка обводная.SLDDRW
  • 01.08.001 Звездочка ПР-25,4-60 (16 А-1) z=11.SLDDRW
  • 01.08.001 Звездочка ПР-25,4-60 (16 А-1) z=11.SLDPRT
  • 01.08.002 Ось.SLDDRW
  • 01.08.002 Ось.SLDPRT
  • 01.08.003 Шайба.SLDDRW
  • 01.08.003 Шайба.SLDPRT
  • 01.09.000 Звездочка натяжная.SLDASM
  • 01.09.000 Звездочка натяжная.SLDDRW
  • 01.09.001 Звездочка ПР-25,4-60 (16 А-1) z=13.SLDDRW
  • 01.09.001 Звездочка ПР-25,4-60 (16 А-1) z=13.SLDPRT
  • 01.09.002 Шайба.SLDDRW
  • 01.09.002 Шайба.SLDPRT
  • 01.09.003 Вал.SLDDRW
  • 01.09.003 Вал.SLDPRT
  • 01.10.000 Цепь.SLDASM
  • 01.10.000 Цепь.SLDDRW
  • 01.11.000 Крышка.SLDASM
  • 01.11.000 Крышка.SLDDRW
  • 01.11.001 Пластина.SLDDRW
  • 01.11.001 Пластина.SLDPRT
  • 01.11.002 Планка.SLDDRW
  • 01.11.002 Планка.SLDPRT
  • 01.12.000 Сбрасыватель.SLDASM
  • 01.12.000 Сбрасыватель.SLDDRW
  • 01.12.001 Направляющая.SLDDRW
  • 01.12.001 Направляющая.SLDPRT
  • 01.12.002 Перемычка.SLDDRW
  • 01.12.002 Перемычка.SLDPRT
  • 01.12.003 Перемычка.SLDDRW
  • 01.12.003 Перемычка.SLDPRT
  • 01.15.000 Упор.SLDASM
  • 01.15.000 Упор.SLDDRW
  • 01.15.001 Балка.SLDDRW
  • 01.15.001 Балка.SLDPRT
  • 01.15.002 Ребро.SLDDRW
  • 01.15.002 Ребро.SLDPRT
  • 01.16.000 Планка.SLDASM
  • 01.16.000 Планка.SLDDRW
  • 01.16.001 Пластина.SLDDRW
  • 01.16.001 Пластина.SLDPRT
  • 01.17.000 Шторка.SLDASM
  • 01.17.000 Шторка.SLDDRW
  • 01.17.001 Шора.SLDDRW
  • 01.17.001 Шора.SLDPRT
  • 01.17.002 Планка.SLDDRW
  • 01.17.002 Планка.SLDPRT
  • 01.17.100 Рамка.SLDASM
  • 01.17.100 Рамка.SLDDRW
  • 01.17.101 Вал.SLDDRW
  • 01.17.101 Вал.SLDPRT
  • 01.17.102 Пластина.SLDDRW
  • 01.17.102 Пластина.SLDPRT
  • 01.17.103 Пластина.SLDDRW
  • 01.17.103 Пластина.SLDPRT
  • 01.18.000 Кронштейн датчика.SLDASM
  • 01.18.000 Кронштейн датчика.SLDDRW
  • 01.18.001 Пластина.SLDDRW
  • 01.18.001 Пластина.SLDPRT
  • 01.18.003 Сектор.SLDDRW
  • 01.18.003 Сектор.SLDPRT
  • 01.18.004 Связь.SLDDRW
  • 01.18.004 Связь.SLDPRT
  • 01.19.000 Отбойник.SLDASM
  • 01.19.000 Отбойник.SLDDRW
  • 01.19.100 Кронштейн.SLDASM
  • 01.19.100 Кронштейн.SLDDRW
  • 01.19.101 Основание.SLDDRW
  • 01.19.101 Основание.SLDPRT
  • 01.19.102 Площадка.SLDDRW
  • 01.19.102 Площадка.SLDPRT
  • Болт М10-6gх25.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М10-6gх30.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М10-6gх35.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М12-6gх30.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М12-6gх35.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М12-6gх40.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М12-6gх45.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М12-6gх75.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М16-6gх45.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М16-6gх50.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М6-6gх14.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М8-6gх16.88.019 ГОСТ 7798-70.SLDPRT
  • Винт с потайной головкой ГОСТ Р ИСО 7046-1 - М8х35-4.8.SLDPRT
  • Винт установочный с шестигранным углублением ГОСТ Р ИСО 4026-М10х16-45Н.SLDPRT
  • Гайка М10-6Н.8.019 ГОСТ 5915-70.SLDPRT
  • Гайка М12-6Н.8.019 ГОСТ 5915-70.SLDPRT
  • Гайка М16-6Н.8.019 ГОСТ 5915-70.SLDPRT
  • Гайка М24-6Н.8.019 ГОСТ 5915-70.SLDPRT
  • Гайка М8-6Н.8.019 ГОСТ 5915-70.SLDPRT
  • Датчик скорости Turck Ni30U-M30-AP6Х.SLDPRT
  • Звено внешнее цепи ПР-25,4-60 ГОСТ 13568-97 (16 А-1 ИСО 606-94).SLDPRT
  • Звено внутреннее цепи ПР-25,4-60 ГОСТ 13568-97 (16 А-1 ИСО 606-94).SLDPRT
  • Звено соединительное С-ПР-25,4-60 ГОСТ 13568-97 (16 А-1 ИСО 606-94).SLDPRT
  • Кольцо стопорное DIN 471 - 30 x 1.5.SLDPRT
  • Кольцо стопорное DIN 471 - 40 x 1.75.SLDPRT
  • Корпусной подшипник UCF 208.SLDPRT
  • Корпусной подшипник UCFL 205.SLDPRT
  • Корпусной подшипник UCFL 207 (SKF).SLDPRT
  • Мотор-редуктор MU 90 30-1 FBM PAM24-140 V6 FC 90LB-1 2.2kW 4P.SLDPRT
  • Мотор-редуктор MU 90 30-1 PAM24-140 B3 FC 90LB-1 2.2kW 4P.SLDPRT
  • Отбойник (буфер) резиновый Ø-43 H-50, М10х27 (конический).SLDPRT
  • Подшипник 180205 ГОСТ 8882-75.SLDPRT
  • Подшипник 180206 ГОСТ 8882-75.SLDPRT
  • Подшипник 180508 ГОСТ 8882-75.SLDPRT
  • Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
  • Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
  • Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
  • Шайба 6 65Г 019 ГОСТ 6402-70.SLDPRT
  • Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT
  • Шайба A.12.01.019 ГОСТ 6958-78.SLDPRT
  • Шайба А.12.01.019 ГОСТ 11371-78.SLDPRT
  • Шайба А.16.01.019 ГОСТ 11371-78.SLDPRT
  • Шайба А.8.01.019 ГОСТ 11371-78.SLDPRT
  • Шпонка 10х8х125 ГОСТ 23360-78.SLDPRT
  • Шпонка 12х8х32 ГОСТ 23360-78.SLDPRT
  • Шпонка 12х8х70 ГОСТ 23360-78.SLDPRT
  • Шпонка 8х7х32 ГОСТ 23360-78.SLDPRT
