Стол цепной 6360х3620х1286 мм

0
1
48
0
0
300

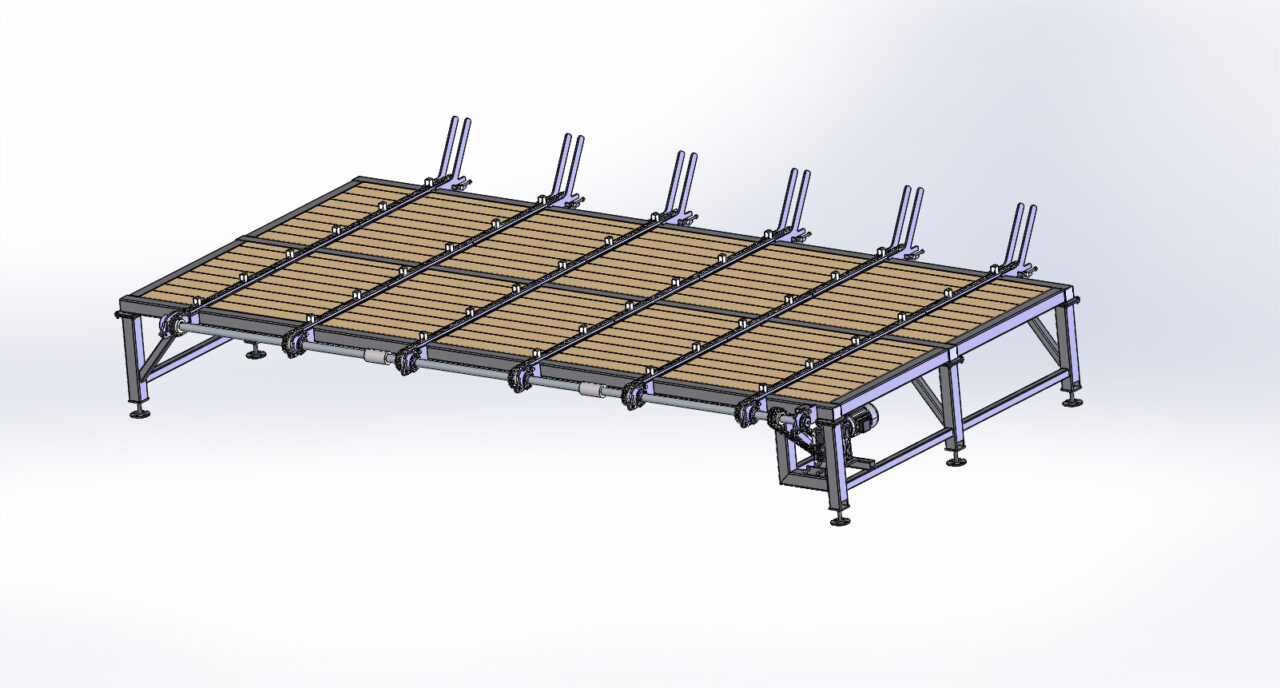

3D модель Стол цепной 6360х3620х1286 мм

Стол цепной служит для транспортировки обрезков с линии лесопиления до ленточного конвейера поставляющего обрезки в дробилку. Приводится в движение мотор-редуктором MU 110 30-1 PAM24-140 V6 FC 90LB-4 3kW 4P. Максимальный крутящий момент - 1000 Нм. Имеет 6 цепей ПР-25,4-60 ГОСТ 13568-97 (16 А-1 ИСО 606-94) в рабочей зоне. Габаритные размеры ДхШхВ, мм - 6360х3620х1286. Масса, кг - 1954.

3D Модели звезда Конвейер привод приводная цепь Стол цепной Цепь ПР
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar bysergos
Дата
14.01.2025
Язык
Русский
Состав
3D модель с чертежами и спецификациями
Софт
SolidWorks 2019 SP5 Как открыть?
Содержимое архива
  • 01.00.000 Стол цепной.SLDASM
  • 01.00.000 Стол цепной.SLDDRW
  • 01.00.001 Вал.SLDDRW
  • 01.00.001 Вал.SLDPRT
  • 01.00.002 Вал.SLDDRW
  • 01.00.002 Вал.SLDPRT
  • 01.00.003 Вал.SLDDRW
  • 01.00.003 Вал.SLDPRT
  • 01.00.006 Шайба.SLDDRW
  • 01.00.006 Шайба.SLDPRT
  • 01.00.008 Звёздочка цепи ПР-25,4-60 (16 А-1) z=17.SLDDRW
  • 01.00.008 Звёздочка цепи ПР-25,4-60 (16 А-1) z=17.SLDPRT
  • 01.00.009 Звёздочка 2ПР-25,4-114 (16 А-2) z=15.SLDDRW
  • 01.00.009 Звёздочка 2ПР-25,4-114 (16 А-2) z=15.SLDPRT
  • 01.00.011 Звёздочка 2ПР-25,4-114 (16 А-2) z=13.SLDDRW
  • 01.00.011 Звёздочка 2ПР-25,4-114 (16 А-2) z=13.SLDPRT
  • 01.00.012 Вал.SLDDRW
  • 01.00.012 Вал.SLDPRT
  • 01.00.013 Шайба.SLDDRW
  • 01.00.013 Шайба.SLDPRT
  • 01.01.000 Стол.SLDASM
  • 01.01.000 Стол.SLDDRW
  • 01.01.001 Доска.SLDDRW
  • 01.01.001 Доска.SLDPRT
  • 01.01.002 Доска.SLDDRW
  • 01.01.002 Доска.SLDPRT
  • 01.01.003 Доска.SLDDRW
  • 01.01.003 Доска.SLDPRT
  • 01.01.004 Доска.SLDDRW
  • 01.01.004 Доска.SLDPRT
  • 01.01.100 Рама.SLDASM
  • 01.01.100 Рама.SLDDRW
  • 01.01.101 Балка.SLDDRW
  • 01.01.101 Балка.SLDPRT
  • 01.01.102 Балка.SLDDRW
  • 01.01.102 Балка.SLDPRT
  • 01.01.103 Балка.SLDDRW
  • 01.01.103 Балка.SLDPRT
  • 01.01.104 Пластина.SLDDRW
  • 01.01.104 Пластина.SLDPRT
  • 01.01.105 Ребро.SLDDRW
  • 01.01.105 Ребро.SLDPRT
  • 01.01.106 Пластина.SLDDRW
  • 01.01.106 Пластина.SLDPRT
  • 01.01.107 Пластина.SLDDRW
  • 01.01.107 Пластина.SLDPRT
  • 01.01.108 Заглушка.SLDDRW
  • 01.01.108 Заглушка.SLDPRT
  • 01.01.109 Пластина.SLDDRW
  • 01.01.109 Пластина.SLDPRT
  • 01.01.111 Пластина.SLDDRW
  • 01.01.111 Пластина.SLDPRT
  • 01.01.112 Опора.SLDDRW
  • 01.01.112 Опора.SLDPRT
  • 01.01.113 Пластина.SLDDRW
  • 01.01.113 Пластина.SLDPRT
  • 01.02.000 Опора.SLDASM
  • 01.02.000 Опора.SLDDRW
  • 01.02.001 Балка.SLDDRW
  • 01.02.001 Балка.SLDPRT
  • 01.02.002 Пластина.SLDDRW
  • 01.02.002 Пластина.SLDPRT
  • 01.02.003 Связь.SLDDRW
  • 01.02.003 Связь.SLDPRT
  • 01.02.004 Раскос.SLDDRW
  • 01.02.004 Раскос.SLDPRT
  • 01.03.000 Опора.SLDASM
  • 01.03.000 Опора.SLDDRW
  • 01.03.001 Балка.SLDDRW
  • 01.03.001 Балка.SLDPRT
  • 01.03.002 Балка.SLDDRW
  • 01.03.002 Балка.SLDPRT
  • 01.03.003 Балка.SLDDRW
  • 01.03.003 Балка.SLDPRT
  • 01.03.004 Связь.SLDDRW
  • 01.03.004 Связь.SLDPRT
  • 01.03.005 Площадка редуктора.SLDDRW
  • 01.03.005 Площадка редуктора.SLDPRT
  • 01.03.006 Пластина.SLDDRW
  • 01.03.006 Пластина.SLDPRT
  • 01.03.007 Ребро.SLDDRW
  • 01.03.007 Ребро.SLDPRT
  • 01.03.008 Балка.SLDDRW
  • 01.03.008 Балка.SLDPRT
  • 01.04.000 Звёздочка натяжная.SLDASM
  • 01.04.000 Звёздочка натяжная.SLDDRW
  • 01.04.001 Звёздочка цепи ПР-25,4-60 (16 А-1) z=17.SLDDRW
  • 01.04.001 Звёздочка цепи ПР-25,4-60 (16 А-1) z=17.SLDPRT
  • 01.04.002 Шайба.SLDDRW
  • 01.04.002 Шайба.SLDPRT
  • 01.04.003 Вал.SLDDRW
  • 01.04.003 Вал.SLDPRT
  • 01.04.100 Винт натяжки.SLDASM
  • 01.04.100 Винт натяжки.SLDDRW
  • 01.04.101 Винт.SLDDRW
  • 01.04.101 Винт.SLDPRT
  • 01.05.000 Муфта.SLDASM
  • 01.05.000 Муфта.SLDDRW
  • 01.05.001 Втулка.SLDDRW
  • 01.05.001 Втулка.SLDPRT
  • 01.06.000 Цепь.SLDASM
  • 01.06.000 Цепь.SLDDRW
  • 01.06.002 Упор.SLDDRW
  • 01.06.002 Упор.SLDPRT
  • 01.06.100 Цепь.SLDASM
  • 01.06.100 Цепь.SLDDRW
  • 01.07.000 Цепь.SLDASM
  • 01.07.000 Цепь.SLDDRW
  • 01.08.000 Опора.SLDASM
  • 01.08.000 Опора.SLDDRW
  • 01.08.001 Диск опорный.SLDDRW
  • 01.08.001 Диск опорный.SLDPRT
  • 01.08.002 Винт.SLDDRW
  • 01.08.002 Винт.SLDPRT
  • Болт М12-6gх35.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М12-6gх40.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М12-6gх50.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М16-6gх45.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М16х130.88.019 ГОСТ Р 50793-95.SLDPRT
  • Болт М6-6gх14.88.019 ГОСТ 7798-70.SLDPRT
  • Винт установочный с шестигранным углублением ГОСТ Р ИСО 4026-М10х16-45Н.SLDPRT
  • Винт установочный с шестигранным углублением ГОСТ Р ИСО 4026-М10х20-45Н.SLDPRT
  • Гайка М12-6Н.8.019 ГОСТ 5915-70.SLDPRT
  • Гайка М16-6Н.8.019 ГОСТ 5915-70.SLDPRT
  • Гайка М24-6Н.8.019 ГОСТ 5915-70.SLDPRT
  • Звено внешнее цепи 2ПР-25,4-114 ГОСТ 13568-97 (16 А-2 ИСО 606-94).SLDPRT
  • Звено внешнее цепи ПР-25,4-60 ГОСТ 13568-97 (16 А-1 ИСО 606-94).SLDPRT
  • Звено внутреннее цепи 2ПР-25,4-114 ГОСТ 13568-97 (16 А-2 ИСО 606-94).SLDPRT
  • Звено внутреннее цепи ПР-25,4-60 ГОСТ 13568-97 (16 А-1 ИСО 606-94).SLDPRT
  • Звено соединительное С-2ПР-25,4-114 ГОСТ 13568-97 (16 А-2 ИСО 606-94).SLDPRT
  • Звено соединительное С-ПР-25,4-60 ГОСТ 13568-97 (16 А-1 ИСО 606-94).SLDPRT
  • Кольцо стопорное DIN 471 - 35 x 1.5.SLDPRT
  • Корпусной подшипник UCFL 211 (SKF).SLDPRT
  • Мотор-редуктор MU 110 30-1 PAM24-140 V6 FC 90LB-4 3kW 4P.SLDPRT
  • Подшипник 180507 ГОСТ 8882-75.SLDPRT
  • Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
  • Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
  • Шайба 6 65Г 019 ГОСТ 6402-70.SLDPRT
  • Шайба A.12.01.019 ГОСТ 6958-78.SLDPRT
  • Шайба А.12.01.019 ГОСТ 11371-78.SLDPRT
  • Шайба А.16.01.019 ГОСТ 11371-78.SLDPRT
  • Шпонка 12х8х140 ГОСТ 23360-78.SLDPRT
  • Шпонка 14х9х63 ГОСТ 23360-78.SLDPRT
  • Шпонка 16х10х100 ГОСТ 23360-78.SLDPRT
  • Шпонка 16х10х70 ГОСТ 23360-78.SLDPRT
  • Шпонка 16х10х80 ГОСТ 23360-78.SLDPRT
